Ремонт системы охлаждения видеокарты, в картинках для самых маленьких!

Рекомендованные сообщения






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Chingizzz Щас  такие же картинки сделаю, как установить виндовс, как начать майнить, итд. реально вопросы такие поступают:biggrin:еще хамить начинают.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

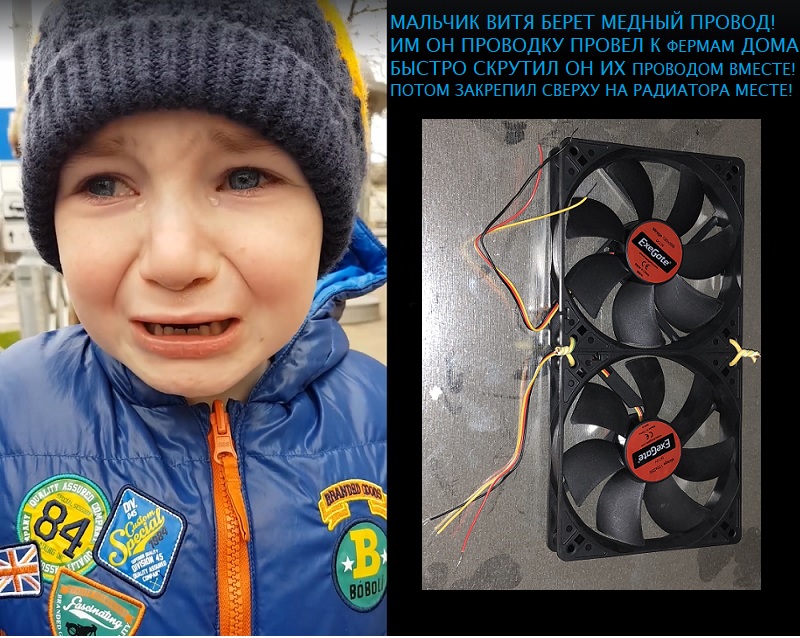

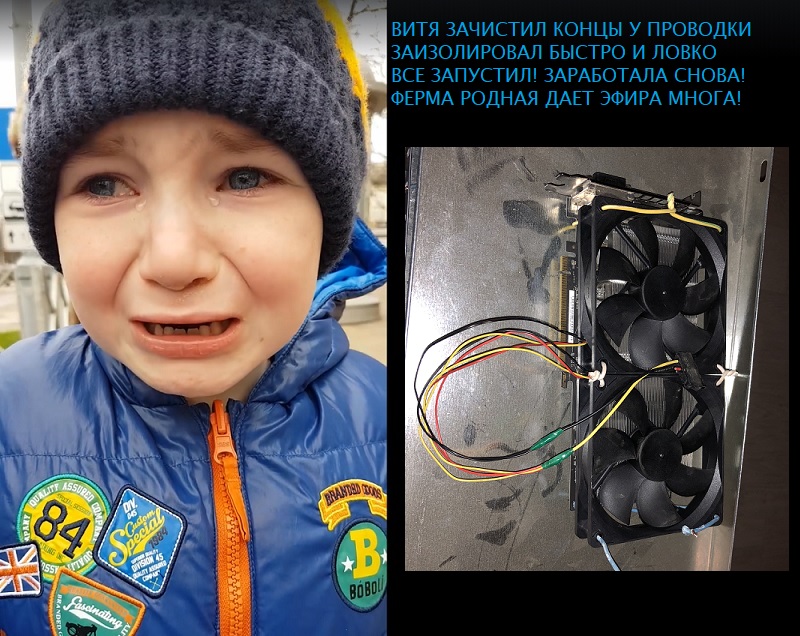

Витя похоже неправильно провода соединил, раз всё ещё плачет даже на последней картинке. :biggrin: Кстати, если купить вентиляторы с переходником на molex в комплекте, то даже не придётся ничего резать и изолировать (для целевой аудитории этого гайда может быть немаловажным фактором). Инструкция норм, сам буду делать такое на днях. Только надо ещё разобраться каким лезвием снимать с винтика гарантийную наклейку, а то без его выкручивания кожух с вентиляторами не снять, а карты ещё на гарантии, возвращать их сейчас за деньги не вариант ибо покупались заметно дешевле нынешних цен. Так что хотелось бы и вентиляторы заменить, и гарантии не лишиться. Учитывая, что винтик с бумажной гар. пломбой слегка утоплен, не всякое лезвие подойдёт.. если у кого есть опыт аккуратного снятия таких пломб, то в этом топике он будет очень актуален. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

120мм вентилятор будет выступать за края видеокарты, отчего основной поток воздуха пойдет мимо радиатора.

идеально 90мм встают пара. а в остальном супер гайд

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@ivan2yandexru Ну я подбирал конкретно под ASUS rx 470\570 где 120мм охватывает максимально потоком весь радиатор и ВРМ. За края не выступает. Ну может миллиметров 5. 90мм, будут хуже ИМХО, 90мм это стоковые вентиляторы, на них температура выше на 10-15 градусов на максимальных оборотах , чем на 2х120.

@ololo Что за модель? Там обычно у всех почти кожух снимается НЕ трогая гарантийные пломбы, сам радиатор снимать не нужно, только пластик сверху с вертушками.

@ololo Не верно, гайд идеален и прекрасен, молекс вентиляторы не подойдут:biggrin: Т.к ВСЕ молексы обычно уже заняты USB райзерами. даже в 2хбп комбинации подключения. а для видеокарт понадобиться еще 6-8 молекс разьемов, либо придется все тянуть на 1 провод и его в молекс запитывать(в этом случае все 6-8 видеокарт рига будут зависить от ОДНОГО молекс разьема, и ОДНОГО бп, в случае его отключения. система охлаждения фермы выйдет из строя и все хана:biggrin:),в любом случае, МОЛЕКС в майнинг ферме диффицитный разьем, а вот САТА ДЕРЬМА, обычно навалом:biggrin: в НЕ модульных бп САТА дерьмо тупо не снимается и лежит колечком свернутым, и там 3-4 сата разьема. а тут все идеально используется:smile:

Изменено пользователем alzov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 минут назад, alzov сказал:

Что за модель? Там обычно у всех почти кожух снимается НЕ трогая гарантийные пломбы, сам радиатор снимать не нужно, только пластик сверху с вертушками.

Palit GTX 1060 Dual. На них пара пломб гарантийных, первая на одном из 4-х винтиков что крепят основной радиатор, а вторая на одном из 4-х саморезов, которые держат пластиковый кожух. Буквально 5 минут назад вытащил карту из рига, неделю назад умер 1-й вентилятор, а вчера ночью второй. Примерил на неё разные вентиляторы, по-моему 92мм всё же получше подходит (120мм за края выпирает прилично). Корпусные вентиляторы в большинстве своём 25мм толщиной, потому даже 92мм должны быть заметно эффективнее штатных плоских вентиляторов. Щас присобачу пару arctic f9, посмотрим что там будет с температурами. Только резать провода родных вентиляторов не хочется, воткну пока арктики в материнку.



Насчёт дефицита молекс согласен. Хотя для тех же 1060 я без проблем райзеры и от сата запитываю, imho там небольшое потребление через слот. Для более прожорливых карт да, страшновато.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@ololo 120 лучше охлаждают, чисто практикой проверено, я беру вертушки от 2000+ оборотов с хорошим потоком. 92мм это немного не то, не забывайте что у вертушек есть мертвая зона под самим моторчиком,120ку вы сможете навесить так, что лопасти максимально будут продувать радиатор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 12.01.2018 в 20:25, ivan2yandexru сказал:

120мм вентилятор будет выступать за края видеокарты, отчего основной поток воздуха пойдет мимо радиатора.



В БП, чтобы поток воздуха не проходил мимо охлаждаемых элементов, на вентиляторе делают экран закрывающий часть поперечного сечения вентилятора. Так что 120 мм будет получше, если грамотно вырезать экран.



Похожее изображение

Похожее изображение

Похожее изображение

Изменено пользователем Alminer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Альтернативный рецепт от Andrew822 в картинках.



В моей схеме из плюсов имеем:

-низкий уровень шума

-высокий ресурс (двойной шарикоподшипник намного надежней стоковых пропеллеров)

-управление и монторинг оборотов штатными средствами карты.

-отсутствие необходимости  в дополнительных подключениях питания

-На 5-10 градусов прохладней чем в стоке от Asus

-простота и быстрота обслуживания для замены одного или обоих вентиляторов из инструмента нужны только кусачки( для стяжек)



1. Покупаем на Али:

-кулеры 92мм 3600об/мин с pwm - delta, стоимость примерно 3,5$

-разьемы JST 2.0 (будут включаться в видеокарту) 0,15$

-Разьемы вентиляторов 4pin (я покупал разветвитель вентиляторов) 0,35$ за пару

-стяжки нейлоновые

Итого 7,5$ на карту.



2. Собираем все хозяйство







3. Наслаждаемся выполненной работой.

Изменено пользователем andrew822

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 11.01.2018 в 21:59, ololo сказал:

если у кого есть опыт аккуратного снятия таких пломб

Такой вот ножичек здесь

А дальше у кого как руки дрожат. Лезвие острое, волосы на руках сбривает) Конец тоже, очень острый, можно так тронуть, что кровь пойдет.

Изменено пользователем frezak77

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

О госпади! Что я только что тут прочёл? )) Разве нельзя просто заклинивший вентилятор пальцами выжать из оси, почистить и капнуть веретёнки в отверстие для оси? 4 болта открутить, даже не отключая кулер, повернуть на бок и надавить. Я так уже 2 года обслуживаю свои видяхи. Только раз умудрился сломать одну лопасть, потому как не шатал вверх-вниз надавливая.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Nikita Serdjukov даже не смешно)) там сейчас в вентиляторах втулка, да и раньше была, эта втулка полностью убивается, т.е физически от трения разносится и разваливается, капать уже некуда маслицем)

@andrew822 Аккуратно сделано) но цена 8.5 баксов на каждую карту, против 4 в моем варианте. В 2 раза дороже) +ждать че-то с али, так можно если ждать сразу комплектные по маркеровке с али заказать и вообще колхозить не нужно будет))

Можно фото в макро, за что стяжками крепил ??? За рёбра?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если не сложно добавь ссылки на али экспресс на вертушки и разветвительный эти .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Nikita Serdjukov, на 100%  с вами согласен, сам почти так же делаю постоянно и ничего все работает. А то что лопасть отломали не беда, новый вентилятор копейки стоит и менять быстро.
