Здравствуйте, Товарищи Майнеры!

У нас фирма производит уличные термошкафы для электрооборудования и в последнее время к нам часто стали поступать запросы на разработку термошкафов для майнинговых ферм. Посему, руководство дало задание изучить вопрос и провести опытно-конструкторские работы.

Для теплотехнических расчетов нужны данные по тепловыделению оборудования, но в описаниях к картам данных не нашел, так же, нет данных по материнке, процессору, блоку питания, hdd.

1) Подскажите, для примерного расчета какой % потребляемой энергии уходит в тепло?

2) Меняется ли энергопотребление в процессе работы или оно постоянное?

3) Какие обычно пусковые токи в % от номинала?

4) Есть ли ограничения по нижней рабочей температуре (от 0, или -10, или -20 ... град. С)?

5) Есть ли ограничения по длинам кабелей/шлефов ?

6) Есть ли требования электромагнитной совместимости у карт и компонентов (не влияют ли они друг на друга при плотном размещении)?

7) Запустятся ли видеокарты, если убрать их штатные куллера, а вместо них будет приточно-вытяжная вентиляция шкафа (возможно с направленным потоком на карту)?



Так же, будем рады любым рекомендациям, идеям, пожеланиям. Готовы изготовить тестовые образцы для опытной эксплуатации в обмен на помощь и содействие.

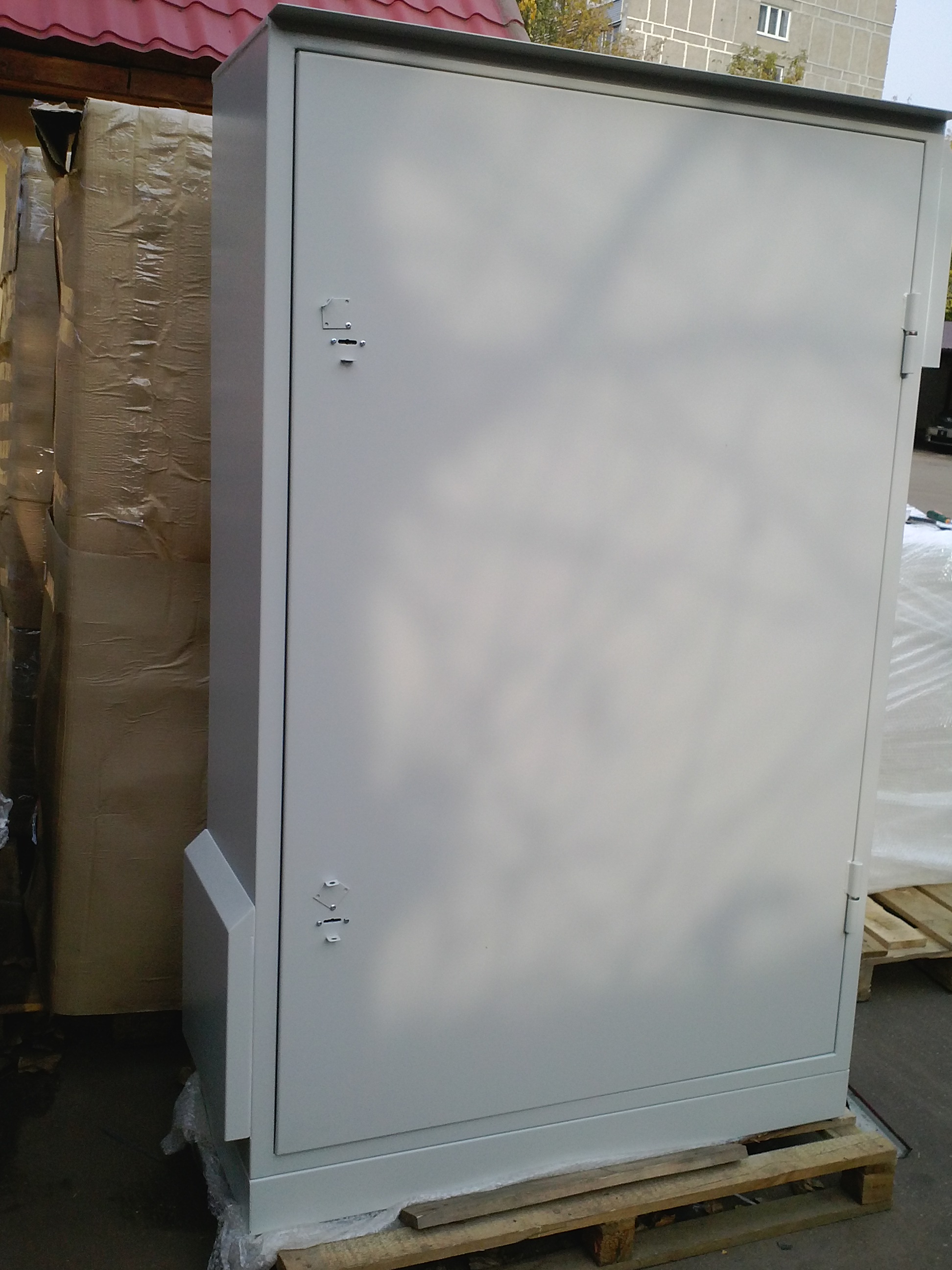

фото наших типовых термошкафов прилагаю.

P.s. в майнинговых терминах пока не силен.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1) Вся мощность практически уходит в тепло

2) Условно постоянное. Под простоем потребление меняется в десятки раз, а во время майнинга меняется при переключении алгоритмов.

3) Сложно такими терминами мерять майнинг. Может быть 10%. Непонятно как считать.

4) Не менее 10-15 градусов по цельсию.

5) Все по стандарту ATX и спецификациям PCIe если так можно выразиться.

6) Не влияют так, чтобы это мешало.

7) Это огромное поле для эксприментов. Радиаторы точно оставить надо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ваши термошкафы не подходят для майнинга. В чем их смысл?

Изучите тему https://forum.bits.media/index.php?/topic/20382-корпуса-атх-3u-4u-для-gpu-фермы-конструкция-компоновка-охлаждение/

по сути железные корпуса = термошкаф. Кое-как можно применять (с доработкой) 1-ю конструкцию(маленький), но нужно добавить вентиляторов.

Возьмите с силой подуйте на руку - вот с таким потоком продувки термошкафа будет работать на любом гпу оборудовании. Но тут возникает сразу несколько проблем:

шум, безопасность итд



Большие шкафы можно использовать в качестве "уличных серверных шкафов" если оборудовать их хорошей вентиляцией и сделать крепления для тех-же готовых 4U корпусов ферм.

C ASIC хватит и просто полочек, но там требования к охлаждению еще выше

Изменено пользователем Rastishka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Цитата

1) Подскажите, для примерного расчета какой % потребляемой энергии уходит в тепло?

до 160% примерно (ватт электрический к TDP), сильно варьируется от модели (чисто по картам)



Цитата

2) Меняется ли энергопотребление в процессе работы или оно постоянное?

при штатной работе можно считать постоянным



Цитата

3) Какие обычно пусковые токи в % от номинала?

сильно зависит от оборудования.  от единиц процентов до 90% (но система многокомпонентна в любом случае) запуск компонентов по отдельности - не проблема



Цитата

4) Есть ли ограничения по нижней рабочей температуре (от 0, или -10, или -20 ... град. С)?

если мы говорим про тепловые трубки, то при длительном простое можем не запустить систему уже при минус 10

если мы говорим про систему на обычных радиаторах, понимая что максимально отказались механических частей или подготовили их минусовым  температурам (смазка соответствующей вязкости), то все будет работать



Цитата

5) Есть ли ограничения по длинам кабелей/шлефов ?

- чем короче - тем лучше

- на штатном оборудовании (АТХ блоки питания) заданные длины кабелей (возможны удлинители, но не особо желательны)

- масса кастомных вариантов питания (в Вашем случае можно заложить шину (группу шин при необходимости) для 12 вольт внутри шкафа и дооборудовать кабелями pci-e 6+2  в рассчете на конкретное оборудование)


Цитата




6) Есть ли требования электромагнитной совместимости у карт и компонентов (не влияют ли они друг на друга при плотном размещении)?



- требования есть, но по большому счету на практике не влияют


Цитата




7) Запустятся ли видеокарты, если убрать их штатные куллера, а вместо них будет приточно-вытяжная вентиляция шкафа (возможно с направленным потоком на карту)?



- если вы обеспечите проток воздуха близкий к расчетному запустятся

- штатные куллера снимать малость расточительно и часто связано с гарантией. но  хороший пример пандамайнер, где налеплены кастомные радиаторы.



----------------------------------

вот Вам ход мыслей:

- Ваш шкаф просто хранилище (но в нем продумано надежное и удобное размещение компонентов)

- Ваш шкаф по сути является продуваемой "трубой". но с РАВНОМЕРНЫМ продувом всех компонентов

- в Вашем шкафу есть штатные крепления для притока/вытяжки (скажем одеть гофру и выкинуть ее из помещения) и скажем закрепить канальные вентиляторы.

- майнить на улице, не в промышленных масштабах - сомнительная идея (безопасность оборудования очень волнует)

- скорость воздушного потока может быт значительна (или играйте площадью забора воздуха, и выдува)

- скорее всего нужна фильтрация воздуха (штатные крепления)

- уровень шума обычно последнее, что волнует майнера. но это шум от воздушного потока и его (шум) значительно можно ослабить на выходе

- шкаф большого объема под кучу оборудования:

    - не интересен для малого майнера

    - интересен для среднего майнера



вот Вам виденье:

- большая дверь/двери (удобство обслуживания)

- не очень толстый металл (и переплачивать не хочется и нагрузка на пол меньше)

- полки под карты на разерах, крепления для материнок, штатные места для серверных блоков питания, отверстия для ввода силы и сети

- подготовленная разводка на 12 вольт ко всем компонентам

- снизу 2 - 4 крепления под гофру (скажем 200 или 150) для притока воздуха, внутри направляющие для фильтра

- сверху вытяжка аналогично (вентилятор можете Вы задать, а может и пользователь под свой выбор)

- кнопка деньги

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо товарищам gantzalexRastishka и der за Ваши отзывы!

Внутренний конструктив - обычно самое сложное, понимание приходит с опытом эксплуатации.



Насчет небольшого термошкафа:  Посмотрел фотографии ферм, собранных из подручных материалов и стоящих на кухнях, подоконниках, балконах и т.п. (как это всё Ваши жёны терпят :smile: ) и подумалось,  что удобно будет термошкаф с фермой выставлять на улицу, вешать на уличную стену, как внешний блок кондиционера. Тем самым экономите место в квартире, уменьшаете шум, и решаете вопрос с теплоотводом.

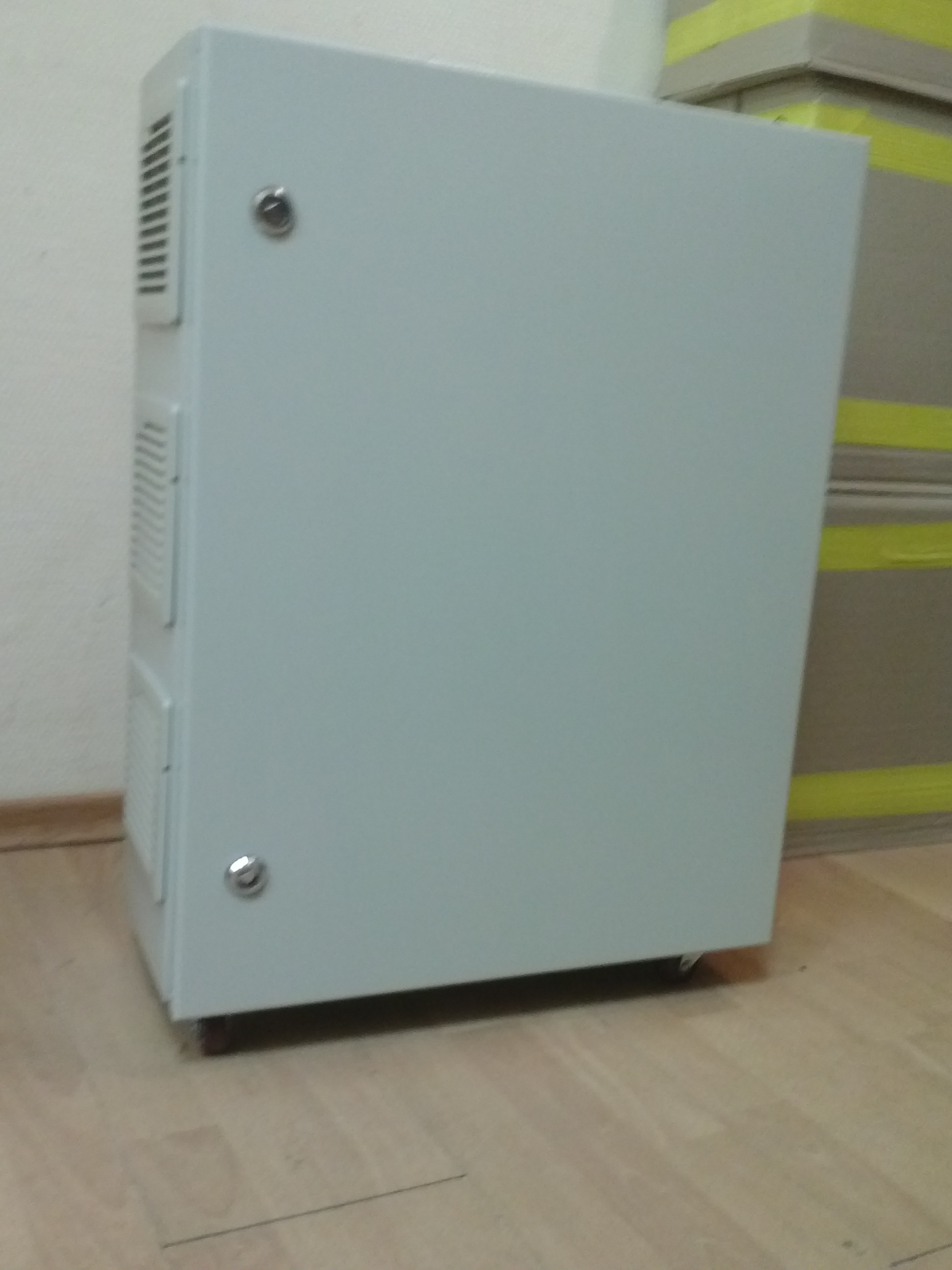

Вот собрал тестовую ферму в термошкафу, покритикуйте, пожалуйста!



P.S. обычно, термошкафы у нас со слоем термоизоляции, с отоплением и вентиляцией/кондиционером, предпусковым прогревом, тепловой защитой и т.п. это пока голый корпус для отработки воздушных потоков и размещения.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 minutes ago, ATF3000 said:

...удобно будет термошкаф с фермой выставлять на улицу, вешать на уличную стену, как внешний блок кондиционера

Блок кондиционера работает бесшумно. Соседи, любящие свежий воздух, через открытые окна услышав фермы будут недовольны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

карточку заменить или условно разер поправить я буду альпинистов вызывать?

да бывает такое раз в год, но бывает же.



может в стране и есть места где плевать на фасады зданий, но надеюсь таких мест будет все меньше



----------------------

И сразу встречный вопрос: термоизоляция- что дает? У воздуха одна из самых низких теплопроводностей.

Вопрос скорее в другом: вечером солнышко нагревает фасад, на фото вентиляторы мне радостно от экрана горячий воздух на карты погонят?

А нагретый корпус на солнышке, термоизоляция защитит от лишнего тепла излучаемого внутрь с огромной поверхности? ясно конечно, что частично защитит - на сколько?

Форма дифузоров в сочетании с достаточно мощными вентиляторами гарантирует сухость и защищенность оборудования внутри? Да конечно сами карты как осушитель очень качественный, но есть же туман/дождь.



по шуму вопрос решаемый, надо заставить воздушный поток несколько раз отразиться от поверхности, а на поверхности звукопоглащающие материалы. понятно что мы потеряем немного воздушный поток.



по фото:

- радиальные радиаторы не при фронтальном обдуве?

- каждая четная карта страдает дико наверное

- при хорошем воздушном потоке, можно много плотнее набивать крты



____________________

условно на закрытом балкон:

- набить данный стенд референсами

- выброс воздуха в окно (вентиляторы с вытяжки снять если референсы)

- обепечить хороший приток воздуха через другое окно

- каскадировать данные стенды (3-8 штук друг на друга)

- продумать выброс или доступ к USB, сети и силовому кабелю

- побороться с шумом, фальшпанелью

- добавить фильтр воздуха

- ЗАКРЕПИТЬ НОРМАЛЬНО ПОТРОХА (автомат внутри имхо лишний)



= готовый продукт (для мощностей квартиры по электричеству)



----------------------------



если можно: размеры и массу в студию

и можно ли в готовом образце поменять размеры и расположение дырок?

возможен вариант с ручками/или ушами для стойки?

Изменено пользователем der

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Товарищ der!

Уточните, пож-ста, что означает "- набить данный стенд референсами" ?



Вы правы, насчет радиальных радиаторов, но они там радиально-лучевые - по кругу, поэтому половина обдувается прямотоком.



В вентиляторах стоят синтепоновые фильтры, снижают производительность с 55 куб.м/ч до 43 куб.м/ч, решетки + фильтры защищают от осадков - это проверено уже годами эксплуатации. На больших шкафах с мощными вентиляторами (500 - 800 куб.м/ч)  ставим защитные кожухи.



Насчет термоизоляции - она нужна зимой для сильного (в 10 и более раз) уменьшения теплопотерь (для майнинга не актуально), исключения конденсата, уменьшения шума, а в летнее время - как Вы правильно заметили, для уменьшения натекаемого тепла. Так же, козырек сильно помогает круглый год.



Размеры корпуса ВхШхГ: 650х500х220 мм

Масса: около 10 кг

В комплекте есть петли для подвеса к стене.

Колёсики приделал для себя.

19"-стойки обычно ставим в глубоких шкафах.



Вопросы по удобству эксплуатации вот какие:

1) как часто необходимо подключаться к материнке  USB/Ethernet ? Надо ли эти порты выводить на корпус в виде промышленных разъёмов?

2)  нужна ли индикация в виде светодиодов на корпусе чего-либо (сеть, мать, проц...)?



И ещё, подскажите, при включении блока питания 1000Вт Zalman ZM1000-EBT v2.3 вышибает автомат 6А, причем, и без нагрузки, полностью свободный блок питания. Похоже, что пусковой ток больше 130% ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Референс это карты в виде радиатора, закрытого плотно кожухом. В кожухе сзади есть "окно" через который турбина нагнетает воздушный поток, он снимает выделяемое тепло со стенок радиатора и выходит через металлическую решетку спереди (это передняя планка с разъемами). Референсы обычно это первые модели карт, ибо такая система производительна и дешева. Потом производители придумывают как расположить на карте элементы по другому и на все это дело поставить группу радиаторов на тепловых трубках.



Суть референса, что воздух внутри кожуха идет только по ребрам радиатора, мы не расходуем воздушный поток зря.



Видеокарта ASUS GeForce GTX 1060 TURBO TURBO-GTX1060-6G 6144Mb 1506Mhz NVIDIA GTX1060/GDDR5/8008Mhz/192 bit/PCI-E/DVI,DP,HDMI

референсы практически не греют элементы системы вокруг себя. их можно располагать с шагом 10 -20 мм (зазор считается от скорости работы турбинки на конкретной модели, подбирается больше эмпирическим путем =)  )

_______________

по вентиляторам: 55 кубов это цифра ниочем... конечно можно строить систему где этого хватает, но запас должен быть... по кубам все считается просто: знаем количество тепла которое нам надо отвести с карт, накидываем условно 150 ватт на проц, ссд, мать, БП (эта цифра может быть и меньше, взято с запасом). понимаем что наш воздушный поток на 90% идет через карты (убираем лишние дыры, регилируем выход воздуха охлаждающего эти части системы.



сейчас эталон вентилятора для майнинга это Дельта, 97 cfm - 167 кубов в час.



Но повторюсь все считается. Люди считая для себя исходят из того, что за окном лето.



---------------------

размеры Вашего шкафа - приятные.

Исходите, что карта может быть 300 мм в длину. плюс мать, плюс бп закрепить так, что бы он не мешал основному потоку воздуха, но и не задохнулся.
____________

Цитата






1) как часто необходимо подключаться к материнке  USB/Ethernet ? Надо ли эти порты выводить на корпус в виде промышленных разъёмов?





в идеале 1 раз, при сборке.

потребности у всех разные, у многих необходим USB, как основной или резервный канал интернета (wi-fi или/и gsm). внутри железного ящика это не будет жить (можно вынести конечно антену - будет очень по-взрослому смотреться.) плюс gsm розетка бывает полезна.

Ethernet - всегда лучше, но не всегда есть возможность (гаражам привет)

на корпус не надо особо: служебное отверстие, манжета, силикон (если понадобится)



Цитата

2)  нужна ли индикация в виде светодиодов на корпусе чего-либо (сеть, мать, проц...)?

не особо. на первой ферме можно помедитировать глядя на лампочки, остальные и так слышно, индикация температуры и ваттметр больше расскажут.

даже не так: если это реально дешево - почему бы и нет (из полезного: индикатор нагрузки/включения/температуры)


Цитата




И ещё, подскажите, при включении блока питания 1000Вт Zalman ZM1000-EBT v2.3 вышибает автомат 6А, причем, и без нагрузки, полностью свободный блок питания. Похоже, что пусковой ток больше 130% ?



Вполне может быть, предположу, что  конденсаторы в бп виной, и это норма. Я не такой большой профессионал, и считаю пусковые токи уже за блоком питания, что бы у меня бп не ушел в защиту.

Спросите в ветке про блоки питания, там ребята толковые.



_________________

И чисто мое мнение: Ваш корпус должен быть конкурентноспособным. У меня из оцинковки ящики. Ваш должен иметь преимущества в: цене/удобстве/безопасности/может в готовой силовой части.

(подумайте хорошо о серверных блоках питания, с разводкой под карты и picopsu)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте, Товарищи майнеры!

В ходе опытной эксплуатации пришел к выводу, что для майнингового шкафа экономически целесообразно применять кондиционер с холодильной мощностью от 3 до 7 кВт.



Расчет получился такой:

6 карт Gforce 1060 + материнка + блок питания потребляют после разгона и настройки ~ 650 Вт.

Для продувания при окр. температуре Т1 = 10 град. используем 3 выдувных вентилятора ~ 100 Вт.

Для продувания при окр. температуре Т2 = 22 град. включаются ещё 3 приточных вентилятора, всего ~ 200 Вт.

Суммарный воздушный поток порядка 300 куб.м/ч, это всё позволяет удерживать температуру карт в районе +60 градусов при окружающей +22 град. С



Если расширить систему в 10 раз до 6,5 кВт, то потребуется не менее 2 кВт на продув, это очень мощные вентиляторы с очень большим шумом и быстрым забиванием фильтров.

Посему, прихожу к выводу, что 7 кВт кондиционер для термошкафа для майнинга целесообразнее, поскольку будет потреблять примерно те же 2-3 кВт электроэнергии, но внутри шкафа будет полная герметичность и отсутствие внешней пыли, стабильная температура, не зависящая от внешней, значительно меньший шум, а так же, есть возможность утилизировать тепло посредством воздушно-жидкостного теплообменника.



Как думаете, будет ли востребован термошкаф с кондеем, рассчитанным на 7 кВт майнингового оборудования?






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, ATF3000 сказал:

6 карт Gforce 1060 + материнка + блок питания потребляют после разгона и настройки ~ 650 Вт.

Для продувания при окр. температуре Т1 = 10 град. используем 3 выдувных вентилятора ~ 100 Вт.

Для продувания при окр. температуре Т2 = 22 град. включаются ещё 3 приточных вентилятора, всего ~ 200 Вт.



Что же это за вентиляторы-то такие?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
On 27.12.2017 at 12:15 PM, der said:

Референс это карты в виде радиатора, закрытого плотно кожухом. В кожухе сзади есть "окно" через который турбина нагнетает воздушный поток, он снимает выделяемое тепло со стенок радиатора и выходит через металлическую решетку спереди (это передняя планка с разъемами). Референсы обычно это первые модели карт, ибо такая система производительна и дешева. Потом производители придумывают как расположить на карте элементы по другому и на все это дело поставить группу радиаторов на тепловых трубках.



Суть референса, что воздух внутри кожуха идет только по ребрам радиатора, мы не расходуем воздушный поток зря.







Поправлю вас, но турбина забирает воздушный поток СБОКУ, а не сзади.

Изменено пользователем alzov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

спасибо!
действительно сбоку

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, ATF3000 сказал:

Расчет получился такой:

6 карт Gforce 1060 + материнка + блок питания потребляют после разгона и настройки ~ 650 Вт.

Для продувания при окр. температуре Т1 = 10 град. используем 3 выдувных вентилятора ~ 100 Вт.

Для продувания при окр. температуре Т2 = 22 град. включаются ещё 3 приточных вентилятора, всего ~ 200 Вт.

Суммарный воздушный поток порядка 300 куб.м/ч, это всё позволяет удерживать температуру карт в районе +60 градусов при окружающей +22 град. С

чисто в режиме потребителя мы получаем расходы на энергию на 30 процентов больше. это не критично для майнинга в большинстве случаев.

другой вопрос, что при цене оборудования, условно в 150 тысяч, мы дополняем его железкой, вентиляторами на сколько рублей? это увеличит срок окупаемости (пожалуй самый больной вопрос для майнера)



60 градусов на холодном 1060? - много для такого потока (пробегитесь еще раз по настройкам или потоку воздуха)

100 ватт на 300 кубиков в час - много (пробегитесь по расчетам, у меня бытовой канальник на 250 кубиков кушает 20 ватт, и при включении вешает все риги вокруг = ) )



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте, товарищ Der!

Какая нормальная рабочая температура должна быть карты 1060? Судя по тому, что свободно стоящая на столе карта греется до 70 градусов, мне показалось, что 60 градусов это для неё должно быть хорошо. Правда частота памяти разогнана на +410 МГц, не проверял на сколько это добавляет температуры.



100 Ватт на 300 кубов фильтрованного воздуха, фильтры класса G5 + решетки сильно снижают производительность, без них порядка 600 кубов будет.



Цена шкафа с кондиционером на 7 кВт при серийном производстве получится порядка 100 тыс. руб. Это 10% от стоимости оборудования для майнинга на 7 кВт (примерно 1 млн).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
20 часов назад, ATF3000 сказал:

Цена шкафа с кондиционером на 7 кВт при серийном производстве получится порядка 100 тыс. руб. Это 10% от стоимости оборудования для майнинга на 7 кВт (примерно 1 млн).



Более критичным является увеличение потребляемой энергии на 40%. Во-первых это постоянные расходы, а во-вторых, если в квартире, то 7кВт + 3кВт=10кВт. Это, как правило, ВСЯ мощность выделенная на квартиру.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Товарищ SeregaS72!

В квартире, само собой, термошкаф и не нужен.  Речь идет о промышленных уличных всепогодных термошкафах для установки оборудования вне помещений под открытым небом.

Насчет увеличения расходов - продуть вентиляторами  7 кВт тепла в помещении или охлаждать кондиционером в уличном термошкафу - по энергозатратам сопоставимо.

Вроде стоимость шкафа легко компенсирует стоимость аренды помещения. Дополнительные плюсы - можно сбрасываемое тепло от кондиционера направить на отопление жилых помещений.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
49 минут назад, ATF3000 сказал:

Какая нормальная рабочая температура должна быть карты 1060

Под хорошим обдувом, при +22 в комнате, от 48 до 54 градусов. Но, это при нормальной системе охлаждения (СО) на карте.  Если у Вас карты не поменялись, попробуйте поменять из расположение. (скажем угол потока воздуха относительно плоскости вентилятора)



49 минут назад, ATF3000 сказал:

Правда частота памяти разогнана на +410 МГц, не проверял на сколько это добавляет температуры.

Если я правильно помню, на Ваших картах (фото с постов вше) и память то не очень охлаждается.



По фильтрам (субъективное мнение) - избыточный класс.



10% стоимости оборудования - звучит хорошо. 7миллионов - звучит пугающе. У входящего на рынок не часто такая сумма, а карт на нее купить - еще та проблема. И с такой суммой мне кажется логичнее думать о контейнере грузовом (довольно стандартное решение у крупных майнеров).



Отдельно хочу сказать по идее кондиционирования:

- Не понятен принцип, у Вас все гоняется по контуру, или подготовка воздушного потока?

- Расчет, что 6 киловатт выделяемого тепла можно охладить или отвести 2 Киловатт эл-ва, не очень кажется правдоподобным....  (хотя на форуме у многих каша, относительно Си единиц, что они абсолютно разные, но для удобства конечно они обычно сопоставимы)

- Если электричество не дармовое (очень дешевое) - то кондиционирование обычно не рентабельно.



=====

Я пока вижу Ваш продукт по-старому: Не дорогой, продуманный продукт, для размещения в любом помещении и даже на улице. Ваш лозунг: Не горит, Не шумит, Не ломается. Усе продумано - только воткни карты (даже крепления для гофры, которой можно выкинуть горячий воздух).

Второй вариант: взять габариты асиков, подобрать из Вашего ассортимента шкафы под 2-3 асика с блоками питания, и позиционировать для размещения в промзоне (тогда это вариант сохранности).

Изменено пользователем der

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Товарищ Der!

про температуру понял, буду пробовать. Насчет фильтров - да, поставили, что бы максимально "задушить" вентиляторы для суровых условий.



почему 7 млн?  я примерно рассчитывал, что на 1 млн. руб. можно накупить майнингового оборудования на 7 кВт электрической мощности, и эти 7 кВт можно упаковать в термошкаф с кондиционером. По прикидкам, шкаф будет размером ВхШхГ 2000х800х800 мм (без учета размеров кондея).



Принцип кондиционирования прост - внутри шкафа/комнаты/автомобиля гоняется о замкнутому кругу воздух, который охлаждается испаряющимся фреоном (цикл Карно). Фреон переносит тепло наружу, которое рассеивается. Плюс кондиционирования в шкафу в том, что имеем постоянную температуру и зимой и летом, полная герметичность камеры с оборудованием, снижаем шум.

Насчет эноргозатрат на кондиционирование: в хорошем кондиционере 1 кВт электрической мощности позволяет генерировать около 3 кВт холодильной мощности, так же зависит от температуры окружающего воздуха.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В соседней теме товарищи обсуждают отопление майнингом, почему то никто не озадачился использовать кондиционер (тепловой насос) для этого.

Мне кажется это же во много раз проще, надежнее и безопаснее, чем мучиться с водяными радиаторами карт, погружать в масло и т.п.



В общем, будет запрос в обществе - сделаем майнинговый термошкаф с тепловым насосом на 5-7 кВт. Правда отопить 7 кВт получится всего лишь около 70 кв.м жилой площади.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И снова здравствуйте, товарищи майнеры!



Задумался ещё об одном неожиданном плюсе охлаждения оборудования в замкнутом пространстве термошкафа кондиционером.

Как известно, отводимая от узла тепловая мощность определяется выражением:

Q = Vпр * dt * ρ * С,  (Вт)

Где: Vпр – объем приточного воздуха м3/сек, dt - разница температур, ρ – плотность приточного воздуха, С – теплоемкость воздуха в Дж/кг*град,

Она прямо пропорциональна плотности воздуха.

Плотность воздуха может быть вычислена с использованием уравнения Менделеева-Клапейрона:

ρ = p*M/R*t ,
Здесь  ρ — плотность воздуха,  M — молярная масса (29 г/моль для сухого воздуха), p — абсолютное давление, R — универсальная газовая постоянная, t — абсолютная температура в Кельвинах.

Видим, что давление прямо влияет на плотность воздуха и, как следствие, на охлаждающую способность системы.

Прикинул, расчеты для системы вентиляции производительностью 510 куб.м/ч, dt = 8 градусов для давления 1 атм, 2 атм и 3 атм, получилась следующая картина:

Давление, атм

Плотность воздуха,

кг/м3

Отводимое тепло, Вт
1 1,25913 1455,55845
2 2,50180 2892,08296
3 3,74447

4328,60732



таким образом, накачав избыточное давление в герметичном шкафу, получим пропорциональное увеличение производительности системы охлаждения и, как следствие, снижение энергозатрат на кондиционирование.



Это ещё без учета того, что с ростом давления, начинает экспоненциально расти теплоёмкость воздуха (правда начиная с 10 атмосфер :smile:)



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, ATF3000 сказал:

Прикинул, расчеты для системы вентиляции ... для давления 1 атм, 2 атм и 3 атм



В атмосферах это как-то котолампово выглядит.

Давай переведем в более понятные единицы.

3 атмосферы это избыточное давление 3кг*см2

Получается, что на твою ладонь (это примерно 1кв. дециметр) будет действовать сила, равная 300кг.

А на площадь, равную дверце холодильника (0,5м * 1,5м) - 22,5 тонны.

Но есть эффективный способ противоборствования такому давлению, рекомендую:

(каждые 10м глубины = 1атм избыточного давления)




Кстати, автоматом отпадают все вопросы со сбросом тепла из СО.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Товарищ Uliss  - это гениально!

подогреем водоём, скроем с любопытных глаз.

Единственная сложность - обслуживать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, ATF3000 сказал:

это гениально!



Тут таких гениев, проходящий в школе мимо арихмектики и хвизики - пруд пруди.

Каждый второй, если не первый.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Зарегистрировать аккаунт

Войти

Уже зарегистрированы? Войдите здесь.

Войти сейчас

  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу.

×
