Расчет нагрузки на БП из проволоки

[cleopoison 473]

В связи с так сказать производственной необходимостью решил замутить небольшой стенд для проверки БП.



Вопрос состоит в том, что бы подобрать нагрузку. На форуме были пользователи которые использовали для этого автомобильные лампочки на 12В/ 25 Вт кажется, но мне это показалось дорогова то.



Хочу использовать проволоку Х20Н80 из магазинов.



Нам нужно для примера рассчитать нагрузку на 1 6pin, по даташиту у него максимум 9А на контакт, возьмем 6А, то есть ток будет 18А  и нагрузка должна быть 18*12=216 Вт



Итак:



Х20Н80 – площадь сечения при диаметре d=1.6 составляет около 2,00096



Удельное сопротивление Х20Н80 порядка 1,1



Сопротивление R= (1,1 * 1,2 м) / 2,0096 = 0,656 Ом



Проверяем себя 12В/0,656 Ом = 18,292А * 12В = 219,54



Проверьте, ни где не затупил?!

[Uliss 10227]

@cleopoison  по-факту - правильно, по идее - не очень.

Какой смысл делать нагрузку на один отдельный 6-пиновый разъем?

ИМХО, имеет смысл сделать нагрузочный стенд для всего БП со стандартным набором коннекторов 6-8 пин

В зависимости от минимального значения тока изготовить ряд нагрузок в котором каждая следующая мощнее предыдущей в 2 раза.

Таким образом получаем возможность выбора (коммутации) нагрузки от минимальной до суммарной из всех нагрузок с выбранным минимальным шагом.

Например ряд 5А, 10А, 20А, 40А, 80А даст возможность выбора нагрузки от 5А до 155А с шагом в 5А.



56 минут назад, cleopoison сказал:

автомобильные лампочки на 12В/ 25 Вт, но мне это показалось дороговато



Ну, так.... Ты бы еще на лампы для проекторов обратил внимание.

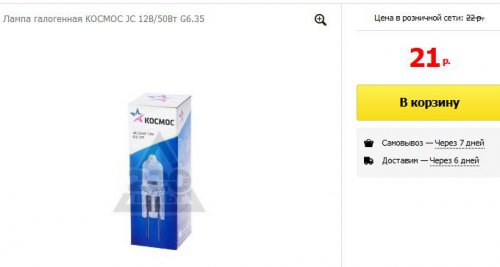

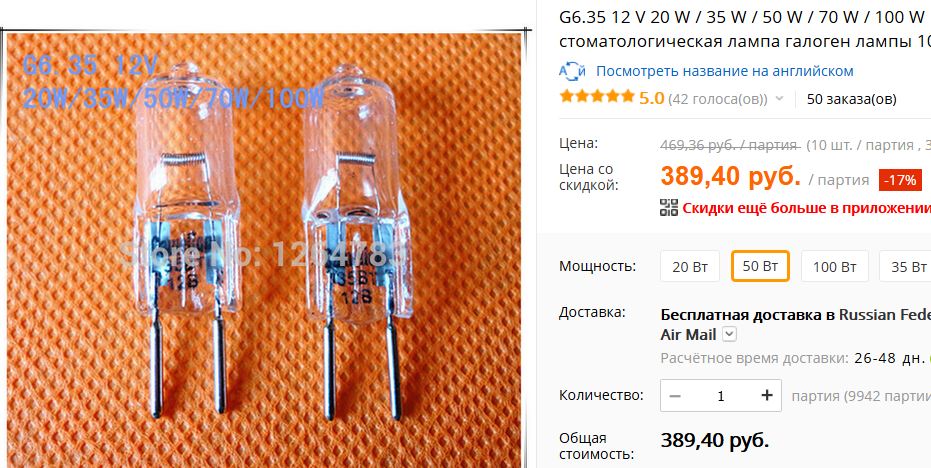

Все гораздо проще - обычные осветительные 12в галогенки от 10Вт до 50Вт (100Вт)





[cleopoison 473]

@Uliss один взял для примера. Буду делать суммарной мощностью на киловатт.



За лампочки спасибо их и возьму.



А еще подскажи встраиваемый вольт-амперметр "потребный" только. По-любому знаешь модельку какую.

[Uliss 10227]

17 минут назад, cleopoison сказал:

А еще подскажи встраиваемый вольт-амперметр "потребный" только.



Да любой к которому душа лежит, хоть стрелочный, хоть цифровой - один хрен, они на эти токи с внешними шунтами.

Я бы поставил V/A цифровой с шунтом на 200А.



[Rastishka 280]

@cleopoison  тут глянь, он как раз на галогенках делал, с изменением мощности

https://youtu.be/Qq84xrRWpxM

Edited 13 Dec 2017, 20:12 by Rastishka

[cleopoison 473]

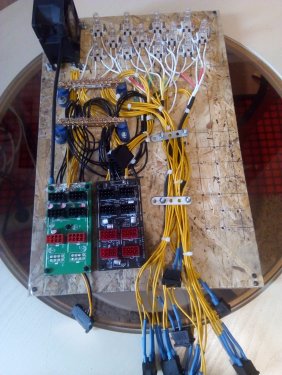

Ну как обычно, пару лет думаешь что соберешь аккуратную коробочку, сделаешь все по "фэн-шую", а в результате, когда очень нужно собираешь приблуду из подручного материала за 4 часа. Затраты 600 рублей и запчасти от мертвых БП, нагрузка на 550 ватт. :), хочу добавить еще 450. Шаг нагрузки по 50 и 100.

[Uliss 10227]

9 минут назад, cleopoison сказал:

Затраты 600 рублей и запчасти от мертвых БП, нагрузка на 550 ватт. :), хочу добавить еще 450. Шаг нагрузки по 50 и 100.



Галогеновый вариант хорош для изготовления на коленке и срочно.

Лучше несколько по-иному пути пойти.

Покупаешь вот такую открытую спираль для электроплитки:



Они бывают в продаже от 600 до 2000Вт. Прикидываешь и режешь по длине на кусочки 12в/5А - можно взять другой шаг, но главное не превысить рабочий ток спирали. И на нулевых шинах набираешь блоки нагрузки с двоичным шагом. 5А, 10А, 20А, 40А, 80А.

По центру одна длинная шина и с обеих сторон шины блоков.

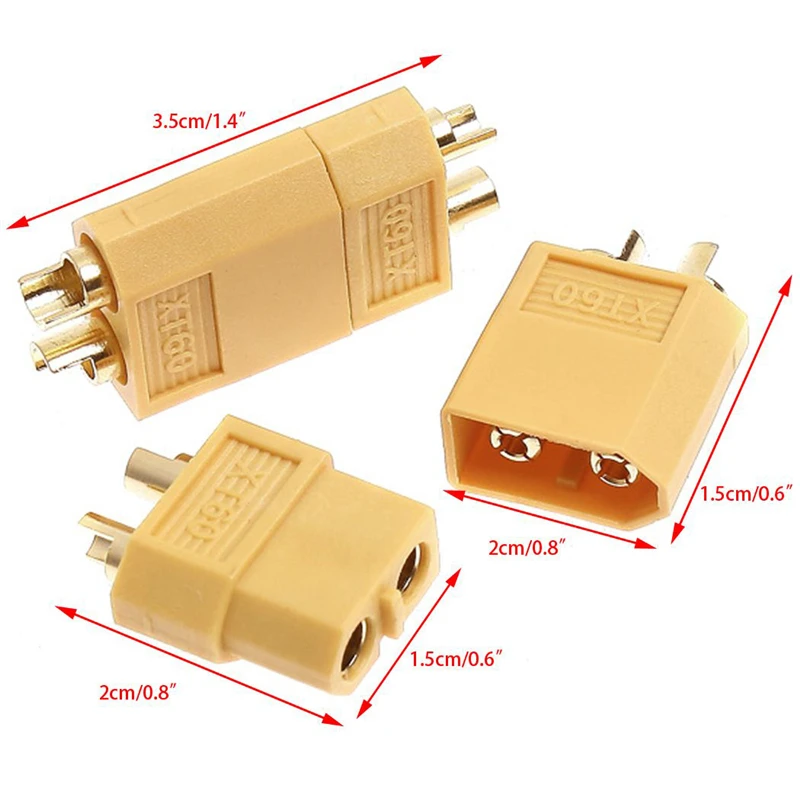

Для быстрой коммутации отлично подойдут мини рубильнички из медной трубки 6мм и 8мм для кондиционеров - они толстостенные и в самый раз для больших токов. Или взять китайские разъемы ХТ60 и коммутировать ими.

Спиральки в блоках ставятся в 2-3 уровня для компактности и выводы от спиральки складываются и скручиваются вдвое.

Сверху легкий кожух из разрезанной пивной банки и вентилятор для продувки и охлаждения спиралей.

[cleopoison 473]

@Uliss  :) :) мой первый пост в декабре 2017, твои предложения по лампочкам, сделал в феврале 2019, следующая модификация в 2022 м :) по твоему посту :)

Edited 17 Feb 2019, 11:08 by cleopoison

[Lexis77 11538]

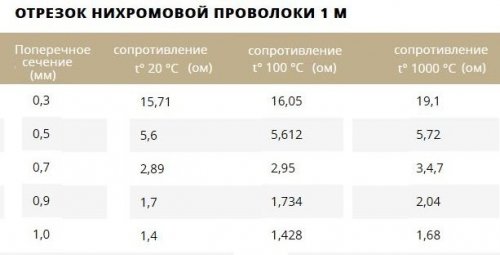

@cleopoison замерь сопротивление холодной спирали и нагретой :)

[kip102 187]

19 часов назад, Lexis77 сказал:

@cleopoison замерь сопротивление холодной спирали и нагретой :)

У меня сделана из спирали что на фото выше, грубо говоря доска чуть шире 120го вентилятора, с одной стороны прикручен цельный кусок профиля для гипсокартона, с другой 5 кусочков того же профиля, между профилями натянуты спирали по 300Вт каждая по итогу имеем 1.5кВт с дескретностью по 300Вт.

У меня сопротивление меняется  на 5% при нагреве.

[Uliss 10227]

23 часа назад, Lexis77 сказал:

замерь сопротивление холодной спирали и нагретой 🙂



Там не все так плохо на самом деле.

При интенсивном обдуве спираль нагреется до темно-коричневого цвета, это в пределах 550-600С

и то, если юзать спираль на максимальном по сечению токе.

Мощные спирали имеют сечение 0,5-0,6мм





[Lexis77 11538]

@kip102 @Uliss Я ващета про лампочки писал, которые в первом посте.

[cleopoison 473]

18.02.2019 в 23:48, Lexis77 сказал:

@kip102 @Uliss Я ващета про лампочки писал, которые в первом посте.

:) да это понятно. Ясень пень то что было куплено под маркировкой 50W в реалии выдало совсем другие цифры, нагрузку уже смотрел по факту :)
