Шкаф шумоизоляции своими руками

Рекомендованные сообщения

В икеа купил 6 уцененных листов с не понятным названием за 474 руб. в леруа железные уголки 3 пачки по 4 штуки по 54 руб за пачку.

дома скрутил быстренько и подготовил вырез для выдува теплого воздуха.

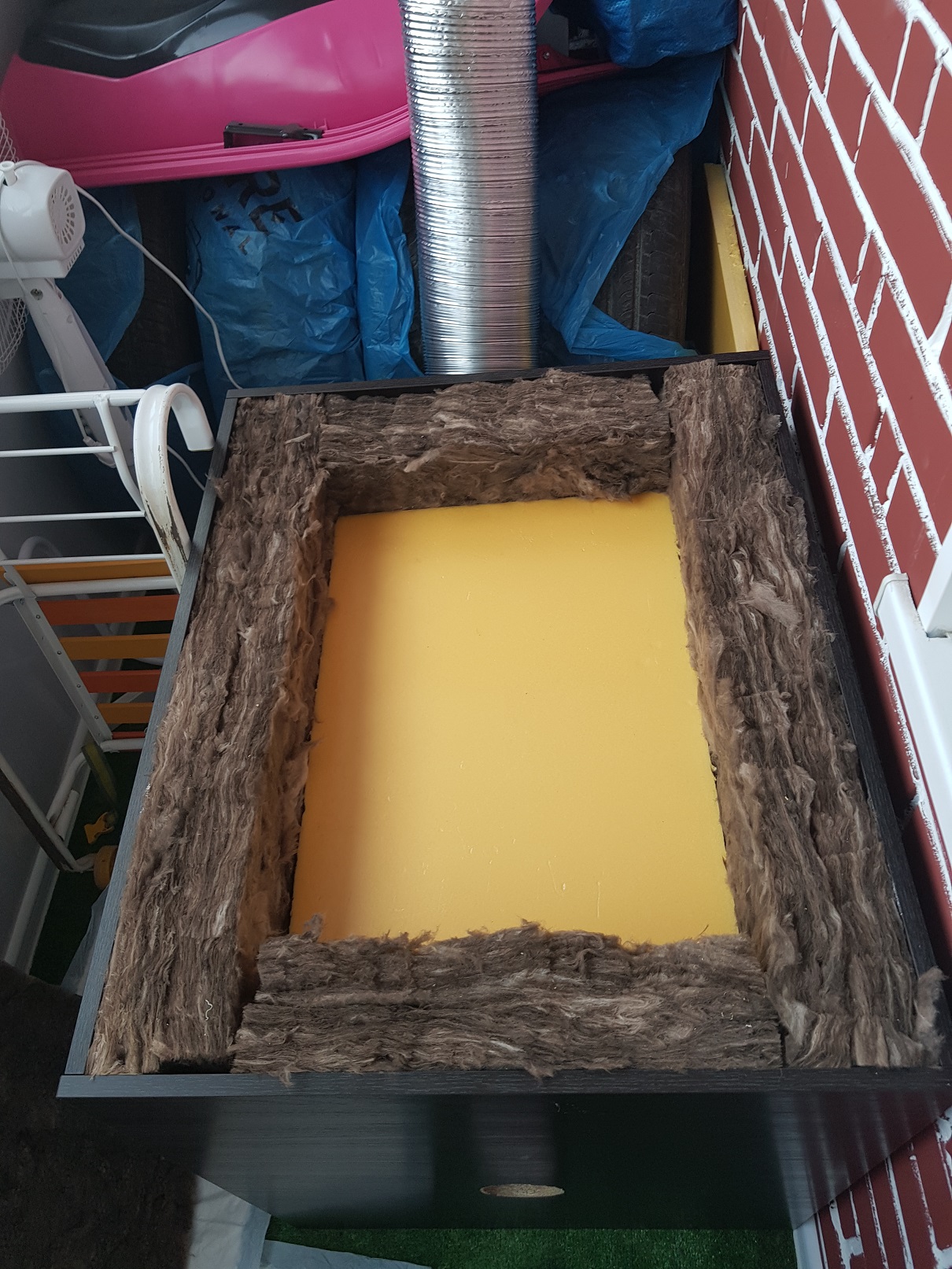

сегодня получилась просто коробочка. завтра планирую купить пеноплекс для шумоизоляции и продолжить сборку. немного попортил крышку, немного порезал, завтра куплю 1 лист новый или оставлю этот. думаю обклеив изоляцией на полет не повлияет.



если есть у когото  советы с радостью приму. мне интересно как лучше сделать забор воздуха (думаю круглые вырезы в днище перед всасывающем кулером), как можно прикрепить круглую гофру к кулеру выдува теплого воздуха. подойдет ли для этого гофра 150 мм?







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

через дырки внизу забор холодного воздуха, через переднюю дырку кабель питания и интернета с забором воздуха





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если это для асика то надо еще виброгасящим материалом внутри обклеивать насколько я понимаю.   Подробнее это можно посмотреть на аудиофорумах про внутреннюю отделку сабвуферов.

Хотя вы такую шубу сделали , что можно попробовать и так  ))

Забор воздуха я бы сделал внизу сбоку  чтобы не сосать пыль с пола.    А лучше ещё одну трубу вывести для забора холодного уличного воздуха.  Ну и фильтры на вход нужны разные для улицы и дома.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
46 минут назад, Ferst сказал:

через дырки внизу забор холодного воздуха, через переднюю дырку кабель питания и интернета с забором воздуха



Что-то у тебя приток с вытяжкой сечениями не совпадают, хотя при такой схеме, сечение притока должно быть раза в полтора больше, чем вытяжки, которая прокачивается вентилятором.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
20 минут назад, Uliss сказал:



Что-то у тебя приток с вытяжкой сечениями не совпадают, хотя при такой схеме, сечение притока должно быть раза в полтора больше, чем вытяжки, которая прокачивается вентилятором.

для притока 3 дырки (2 внизу и 1 впереди)  диаметром по 76мм на выдув 1 на 150мм. расчеты не проводил.

25 минут назад, sakost сказал:

Если это для асика то надо еще виброгасящим материалом внутри обклеивать насколько я понимаю.   Подробнее это можно посмотреть на аудиофорумах про внутреннюю отделку сабвуферов.

Хотя вы такую шубу сделали , что можно попробовать и так  ))

Забор воздуха я бы сделал внизу сбоку  чтобы не сосать пыль с пола.    А лучше ещё одну трубу вывести для забора холодного уличного воздуха.  Ну и фильтры на вход нужны разные для улицы и дома.

я думаю сверху ящик обклеить виброгасящим материалом. будет блестящий.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



шум стал заметно меньше. в комнате рядом с лоджией я стал слышать кулеры ноутбука. при работе асика в коробе температура не изменилась, такая же как и без короба. считаю что результат достигнут при минимальном вложении.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Ferst сказал:

для притока 3 дырки (2 внизу и 1 впереди)  диаметром по 76мм на выдув 1 на 150мм. расчеты не проводил.



площадь 3 отверстий диаметром 76мм = 3 х 45см2 = 135см2

Площадь отверстия  диаметром 150мм = 176см2

Для вытяжки  площадью 176смтребуются приточные отверстия площадью от 260см2, то-есть, в 2 раза больше имеющихся, как минимум.



Такая вот арихмектика уровня средней школы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 минут назад, Ferst сказал:

для притока 3 дырки (2 внизу и 1 впереди)  диаметром по 76мм на выдув 1 на 150мм. расчеты не проводил.



    А что тут считать то , зависимость квадратичная т.е.  круг диаметром 150  будет в 4 раза больше круга диаметром 75 мм.    Т.е.  дырок ваших нужно как минимум 4.

  Эммм ,  а  шум из дырок вы не учитываете ?   Попробуйте их заткнуть на 20 секунд и послушать .  Думаю за 20-30 сек ничего не сгорит.

Имхо одна труба 150 мм на вход холодного воздуха с улицы :  меньше и температуры и шумы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 минуты назад, Uliss сказал:



площадь 3 отверстий диаметром 76мм = 3 х 45см2 = 135см2

Площадь отверстия  диаметром 150мм = 176см2

Для вытяжки  площадью 176смтребуются приточные отверстия площадью от 260см2, то-есть, в 2 раза больше имеющихся, как минимум.



Такая вот арихмектика уровня средней школы.

полностью согласен. но насколько я знаком с аэродинамикой не важна площадь отверстия, это повлияет на скорость потока воздуха. ваш расчет полностью верен при одинаковой скорости потока на входе и выходе. у меня просто скорость воздуха на всасывание больше чем скорость выдува. объем прогоняемого воздуха будет одинаков.

3 минуты назад, sakost сказал:



    А что тут считать то , зависимость квадратичная т.е.  круг диаметром 150  будет в 4 раза больше круга диаметром 75 мм.    Т.е.  дырок ваших нужно как минимум 4.

  Эммм ,  а  шум из дырок вы не учитываете ?   Попробуйте их заткнуть на 20 секунд и послушать .  Думаю за 20-30 сек ничего не сгорит.

Имхо одна труба 150 мм на вход холодного воздуха с улицы :  меньше и температуры и шумы.

возможно добавлю еще отверстие на вдув. надо подумать в дно или спереди

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, Uliss сказал:

Для вытяжки  площадью 176смтребуются приточные отверстия площадью от 260см2



   Откуда дровишки ?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
17 минут назад, Ferst сказал:

насколько я знаком с аэродинамикой не важна площадь отверстия, это повлияет на скорость потока воздуха. ваш расчет полностью верен при одинаковой скорости потока на входе и выходе. у меня просто скорость воздуха на всасывание больше чем скорость выдува. объем прогоняемого воздуха будет одинаков.



Это в идеальной схеме и без учета динамического сопротивления каналов, которое прямопропорционально скрости потока.

Больше скорость потока --> выше сопротивление --> меньше производительность вытяжки/продувки системы.

Поэтому и увеличивают площадь на непрокачиваемых вентиляторами входах для снижения скорости и сопротивления.



14 минуты назад, sakost сказал:

Откуда дровишки ?



Усредненное значение из расчетов динамического сопротивления воздуховодов.

При (нескольких) поворотах воздуховода/потока воздуха требуется увеличивать сечение входных отверстий и каналов.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Uliss    А  разве из этих дырок 75 мм звук не будет идти наружу ?  Что-то я не понимаю.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 минуты назад, sakost сказал:

@Uliss    А  разве из этих дырок 75 мм звук не будет идти наружу ?  Что-то я не понимаю.





поэтому и нужна пропорция какае то дырок и шума. насверлить еще дырок не проблема, а вот из за этого добавится шум и потеряется весь смысл ящика

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, Ferst сказал:

поэтому и нужна пропорция какае то дырок и шума. насверлить еще дырок не проблема, а вот из за этого добавится шум и потеряется весь смысл ящика



Производительность вентиляции и шумоглушение темы пересекающиеся, но не взаимосвязанные и для каждой из них свои решения.

И решаются они последовательно. Вначале определяются необходимые сечения и длины воздуховодов, а потом решаются вопросы шумоподавления в имеющейся схеме вентиляции.

Применительно к этой конструкции, логичней было бы сделать приток сверху и вертикальной перегородкой создать акустический лабиринт для подавления шума на входе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Ferst   Сам вентилятор вытяжки ,  где находится и сколько у него дб  ?   Вентилятор также источник шума.

   Шумоизолятор у вас минеральная вата ?

Имхо при двойном слое  должно быть тихо .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 минуты назад, sakost сказал:

Вентилятор также источник шума.



Именно он и есть единственный источник шума. И основной шум распространяется именно от вентилятора по воздуховоду.

ИМХО было бы достаточно простенькой коробки с 20мм пенкой для АСИКа и шумопоглощающего воздуховода на вентилятор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 минут назад, Uliss сказал:

пенкой



  А что это ?



11 минуту назад, Uliss сказал:

  Я правильно понимаю ,  что это просто две трубы и между ними вата ?



Спасибо !   Кстати есть тихие канальные вентиляторы , например :

SOLER&PALAU TD-500/150-160 SILENT

Там также внутри корпуса гасится шум.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, sakost сказал:

@Ferst   Сам вентилятор вытяжки ,  где находится и сколько у него дб  ?   Вентилятор также источник шума.

   Шумоизолятор у вас минеральная вата ?

Имхо при двойном слое  должно быть тихо .

теперь основной шум от алюминиевой трубы, она звенит

3 часа назад, Uliss сказал:



Именно он и есть единственный источник шума. И основной шум распространяется именно от вентилятора по воздуховоду.

ИМХО было бы достаточно простенькой коробки с 20мм пенкой для АСИКа и шумопоглощающего воздуховода на вентилятор.

поищу такую трубу в магазинах



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, sakost сказал:

А что это ?



Практически любая мягкая тепло-шумо изоляция уровня поролона.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Ferst сказал:

поищу такую трубу в магазинах



Сделал ящик, сделай и глушитель. В этом разделе есть и примеры и описания как и из чего делать





23 часа назад, vvlad сказал:

по рецепту Улисса сделал два глушителя:  ПВХ сетку (продается в Сад-огород) свернул (даже без оправки) в трубу ф130-150мм

на нее в два слоя накатал войлок, закрывающий клей полиэтилен до конца не удалял, и поверх него обмотал скотчем.

получилась труба длиной 75см ф140 Ф180, одетая на выпускной фланец она существенно задушила шум.

вторую делал без сетки, просто обернул войлок на оправке, форму держит. служит впускным каналом. стал слышен сам асик, исчезли свистящие тона

картонную коробку (чуть больше родной тары) одел сверху на Асика (без БП),  вырезав канцножем по месту под провода и фланцы. пустоты в ней заполнил Кнауф Акустиком и тогда приутих сам Асик



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А внутренний короб из пеноплекса? Он же вроде горюч? Видел на форуме похожий вариант, вату пленкой пароизоляционной(не горючей) обматывали. Тем более пеноплекс теплоизоляционный материал в плане шумоизоляции он мало эффективен. Какие размеры шкафа получились и под какой аппарат делаете?
