Rayvennu

Z270-A PRO и переходник М.2

Рекомендованные сообщения

Всем ку.

Есть мать MSI Z270-A PRO,на которой давно и успешно работают 6 карт RX 470. Биос сообветственно последний, v1.2 настроен с отключением всего лишнего/ненужного.

Решил поставить седьмую точно такую же карту с помощью переходник М.2. Переходник стандартный, с Али. В итоге мать переходник не видит, в биосе он не активен с пометкой M,2 empty.

Подскажите куда копать? Например, на Асусах на 270 чипсете в биосе есть настройки М.2, но в биосе от MSI я таковых не нашел. Плохо искал? Или просто неисправный переходник? Его можно как-то проверить?

Вроде как есть мнение, что при установке такого переходника никаких дров и настроек не требуется?

Подскажите в общем, в каком направлении рыть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Распространённая проблема М.2 переходников.



Вот решение:



Т.е. суть в следующем - переходник необходимо чуть ниже ключом вниз (узкий который) вставить в слот М.2 для более корректного соприкосновения дорожек переходника с контактными ножками разъёма, т.к. присутствует небольшой люфт при посадке в гннздо +- 1 миллиметр.



Никаких дров и настроек не требуется.



По поводу вопроса запитывать переходник флопом или нет. Насколько мне известно - работает без питания без проблем.



p.s. В настройках BIOS где было выставлено Gen2, тип M.2 порта - переведи на Auto.

Изменено пользователем Zack

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





p.s. В настройках BIOS где было выставлено Gen2, тип M.2 порта - переведи на Auto.

В том то и дело, что НЕТ у меня никаких настроек, связанных с М.2. И я, соответственно, не могу указать тип. И поле М.2 сеттинг в биосе затенено, пишет что вам мол надо туда установить какое-то устройство, текущих устройств - ноль.

Все идет к тому, что переходник мне приехал дохлый..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это очень частая проблема. Причем, может быть как брак самого переходника, так и мат. плата может не видеть переходник который в другой плате виден. И МСИ особенно капризны в этом плане, в асусах переходники чаще работают.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
переходник необходимо чуть ниже ключом вниз (узкий который) вставить в слот М.2 для более корректного соприкосновения дорожек переходника с контактными ножками разъёма, т.к. присутствует небольшой люфт при посадке в гннздо +- 1 миллиметр.

Так, если я правильно понял - переходник необходимо как бы прижать ВНИЗ, обеспечив лучший контакт -  правильно?





МСИ особенно капризны в этом плане

Есть варианты, как проверить именно исправность самого адаптера?

Изменено пользователем Rayvennu

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

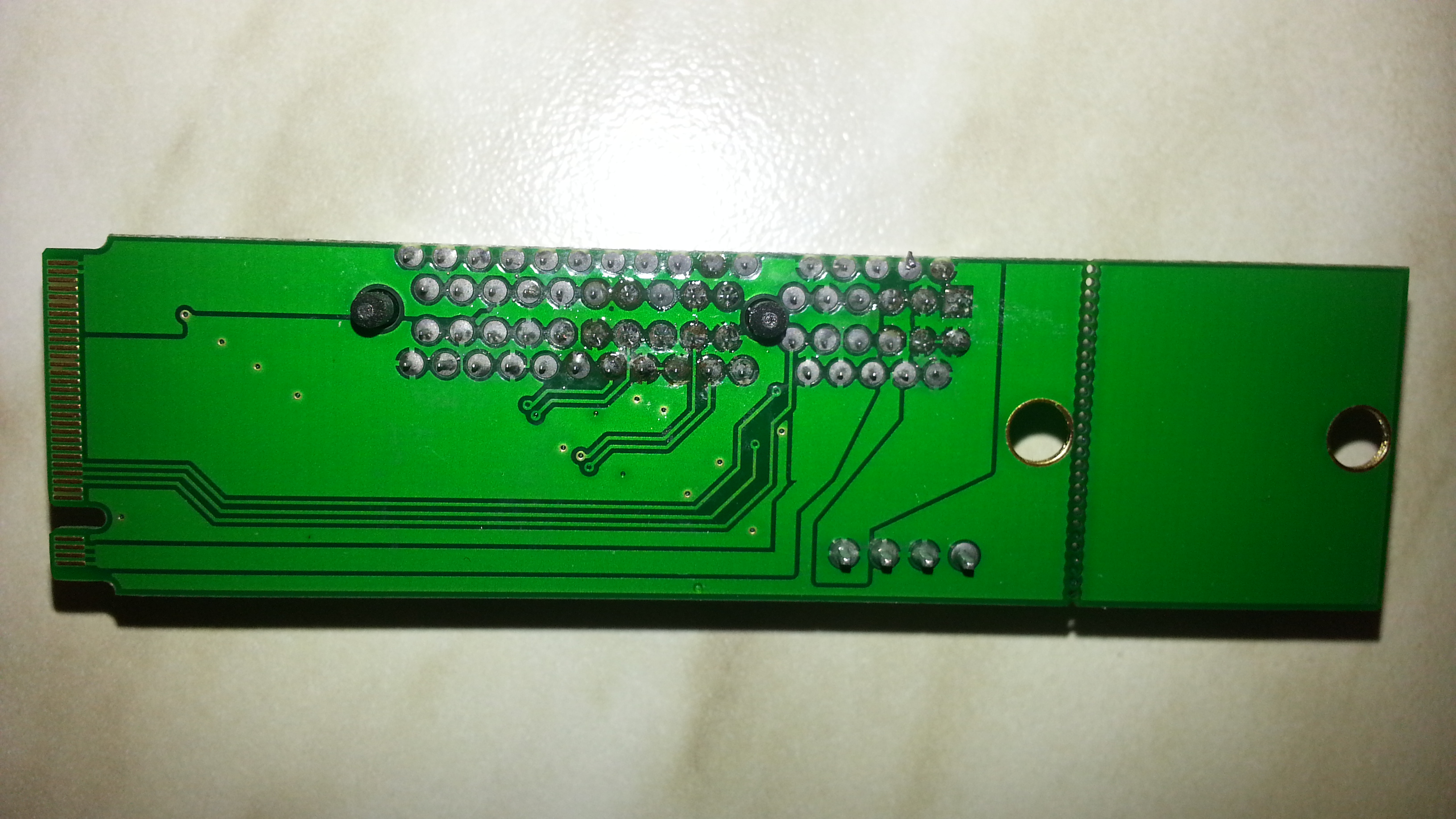

Ну...видимо не судьба.Переходник поперечного люфта почти не имеет, размер ключа соответствует вырезу в плате.Подвигать ни влево, ни вправо не получается.Следы на ламелях - почти по центру дорожки.Видимо все же брак.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый вечер,

так же имеется данная плата MSI z270-a PRO не хочет работать с видеокартой через слот м.2. у меня этих переходников 5 штук. все перепробовал.

при наведении мыши на м.2 слот показывает что слот пуст.

хотя, тот же переходник работает на Asus z270p Prime все 8 карт работают.

скорее всего, это проблемы с материнской платой.

Изменено пользователем erzhan89

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Страдал сегодня со своей ASUS Z270-P. Пробовал 2 разных М2, вставлял их тудя-сюда, пробовал другие карты, пробовал другие райзеры - хрен. Вставляешь в МСИ - все ок, видит и подхватывает сразу, вставляешь в ASUS - тишина, не видит ничего в принципе.



Попробую завтра еще пошевелить туда-сюда, но что-то мне подсказывает, что не выйдет, люфта действительно практически нет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Darthgrey, в БИОС какой режим работы слота установлен?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Darthgrey, в БИОС какой режим работы слота установлен?



Я все три по очереди попробовал: Auto, PCI-E и SATA, результат был одинаков, 6 карт есть, 7-й нет. До этого 6 стояли больше месяца, решил просто мелкоферму с балкона раздербанить и карты с нее в большие переткнуть, вот и заморочился с М2. На трех MSI Z270A Pro все завелось с полпинка, а на ASUS ну никак.



Я даже оставлял одну ведущую карту и одну в переходнике, т.е всего 2 карты в плате - виделась одна в итоге, сброс БИОСа не помог тоже.



UPD - взял один из переходников и воткнул в свою домашнюю Crosshair VI, не прикручивал даже. В нее воткнул Creative XFI Ti HD (чтобы с райзером не возиться и лишние модульные кабеля для карты не подключать, в моем корпусе надо его весь разобрать чтоб подключить) и прижал немного чтобы не развалилось и все определилось сразу, т.е переходник точно рабочий.



UPD2 - шевелил переходником во все стороны под всеми углами - хрен, эффекта 0 на Z270

Изменено пользователем Darthgrey

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну что получилось? Аналогичная проблема с ТС(

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

эти переходники мною проверены на платах ASUS Z270H Gaming и ASUS Z170-A. И там и там работают. а вот дохлые переходники, да - попадаются. у меня из 5 один дохлый. а еще в одном пришлось подбирать положение райзера чтоб работал. китай такой китай...



существуют переходники с М2 прямо на USB-райзер. Это, как мне кажется, более хороший вариант - меньше разъемных соединений - меньше вероятность неконтакта.




Изменено пользователем RA3MBL

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

существуют переходники с М2 прямо на USB-райзер.

Ссылки давать не обязательно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем ку.

Есть мать MSI Z270-A PRO,на которой давно и успешно работают 6 карт RX 470. Биос сообветственно последний, v1.2 настроен с отключением всего лишнего/ненужного.

Решил поставить седьмую точно такую же карту с помощью переходник М.2. Переходник стандартный, с Али. В итоге мать переходник не видит, в биосе он не активен с пометкой M,2 empty.

Подскажите куда копать? Например, на Асусах на 270 чипсете в биосе есть настройки М.2, но в биосе от MSI я таковых не нашел. Плохо искал? Или просто неисправный переходник? Его можно как-то проверить?

Вроде как есть мнение, что при установке такого переходника никаких дров и настроек не требуется?

Подскажите в общем, в каком направлении рыть.

Такая же проблема была на асус z270, 2 м2 переходника не становились никак, помогло видео от shabbat, которое выложено выше, подпилил маленьким напильником с правой стороны миллиметр примерно на каждом переходнике, только после этого определились карты..Похоже китайцы как то криво штампуют плату чуть смещая контакты. Кстати, уже есть райзеры которые напрямую в м2 подключаются, кто пробовал в работе? Становятся нормально?

Изменено пользователем wedtur13

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что в итоге, работает видеокарта через М.2 на Z270-A PRO?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Ссылки давать не обязательно?



https://www.aliexpress.com/item/NGFF-to-PCI-E-Riser-Card-M2-Slot-to-PCIe-Expansion-Card-Convertor-USB-3-0/32827983016.html?spm=2114.search0104.3.58.mrJcBq&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_10209_5400015_10307_10301_10137_10060_439_10155_10154_10056_10055_10054_5370015_10059_100031_10099_5380015_10103_10102_5410015_10169_5430015_10052_10053_10142_10107_10050_10051_10084_10083_10119_10080_10082_10081_5390015_10110_10111_10112_10113_10114_10312_10313_10314_10315_10078_10079_10210_10073_10120_5420015-10120,searchweb201603_2,ppcSwitch_5&btsid=36c74eff-0c9a-427f-b64a-a9716190f9aa&algo_expid=3cc0dc4f-7cbe-4924-a780-9501e42028b5-7&algo_pvid=3cc0dc4f-7cbe-4924-a780-9501e42028b5



А этот полный



https://www.aliexpress.com/item/NGFF-to-PCI-E-Convert-Card-M2-Interface-to-PCI-Express-16x-Slot-with-USB3-0/32825938603.html?spm=2114.search0104.3.173.mrJcBq&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_10209_5400015_10307_10301_10137_10060_439_10155_10154_10056_10055_10054_5370015_10059_100031_10099_5380015_10103_10102_5410015_10169_5430015_10052_10053_10142_10107_10050_10051_10084_10083_10119_10080_10082_10081_5390015_10110_10111_10112_10113_10114_10312_10313_10314_10315_10078_10079_10210_10073_10120_5420015-10120,searchweb201603_2,ppcSwitch_5&btsid=36c74eff-0c9a-427f-b64a-a9716190f9aa&algo_expid=3cc0dc4f-7cbe-4924-a780-9501e42028b5-23&algo_pvid=3cc0dc4f-7cbe-4924-a780-9501e42028b5



Дешевый и с отверточкой



https://www.aliexpress.com/item/NOTAYO-Mining-Machine-Special-Purpose-M-2-NGFF-to-PCI-E-channel-USB3-0-adapter-card/32826124206.html?spm=2114.search0104.3.132.Cs9Oxu&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_10209_5430020_10307_10301_10137_10060_439_10155_10154_10056_10055_10054_10059_5370017_100031_10099_5400020_10103_10102_10169_5410017_10052_10053_10142_10107_10050_10051_10084_10083_10119_10080_10082_10081_10110_10111_10112_5390011_10113_10114_5380017_10312_10313_10314_10315_10078_10079_10210_5420017_10073_10120,searchweb201603_2,ppcSwitch_5&btsid=a930fc28-3123-4eff-b50a-d17e7351c95e&algo_expid=1b6f9a85-96a4-4f52-985b-32ddc24079be-18&algo_pvid=1b6f9a85-96a4-4f52-985b-32ddc24079be



В общем их там много, ищите по словам "m2 riser"

Изменено пользователем zavr

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 Люди добрые ,так и не понял на на msi z270 запустил через М2 переходник карту кто-нибудь ? ...перепробовал несколько переходников ,нифига..
