Помогите опознать плату и подключение

Рекомендуемые сообщения

Есть в наличии сервер Fujitsu Siemens начала нулевых, с ним плата идет. Интересует назначение разъемов, может есть какая документация (мурзилка). Поиск по наименованию платы не дал результата, точнее сказать все отсылки шли на ebay.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Интересует назначение разъемов, может есть какая документация (мурзилка)

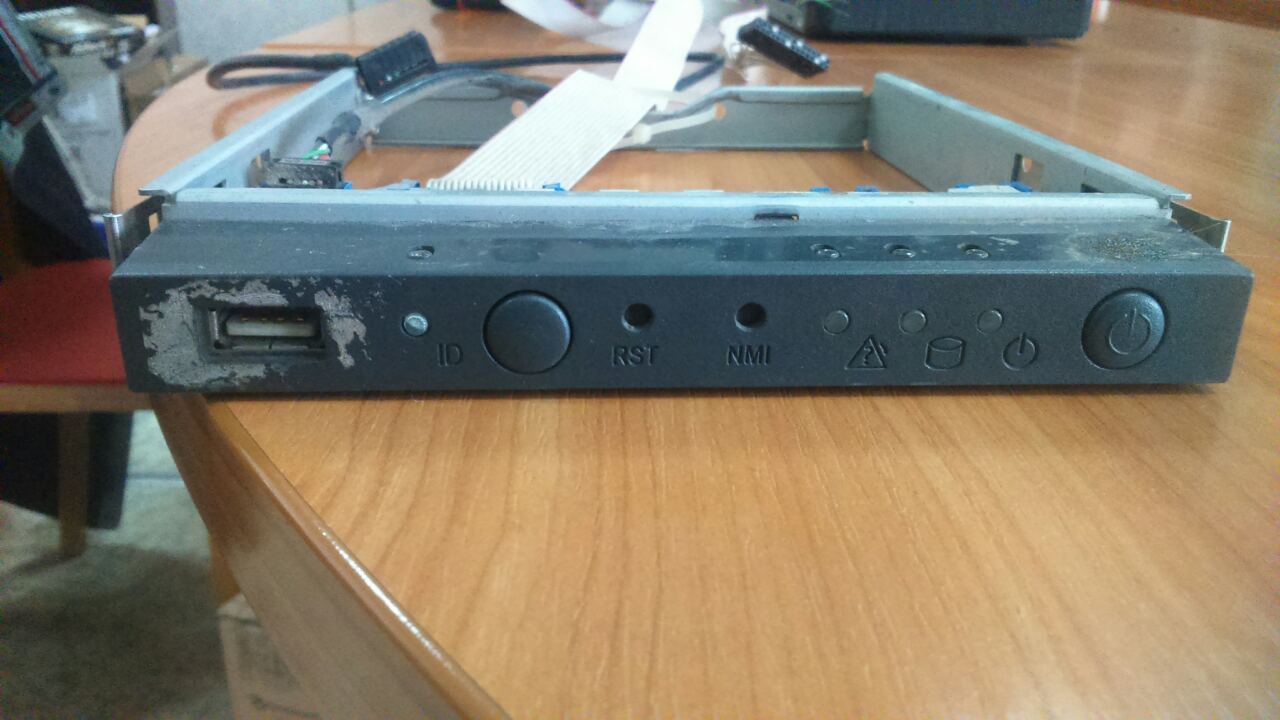

Блок управления и индикации с УСБ слотом.

Назначение элементов написано на панели, а документация (схема) нарисована на обратной стороне платы на 4 фото.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что значит "с ним плата идет"? Она в корпусе установлена с самого начала и непонятно, зачем её вынули.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что значит "с ним плата идет"? Она в корпусе установлена с самого начала и непонятно, зачем её вынули.

Материнку планирую современную ставить не серверную, а оставлять подключенным только стандартный функционал не хочется. До этого стояла мать на 478 сокете. С двумя шлейфами в принципе понятно, USB и Power, Reset, HDD Led, Power Led. Что тогда означают еще два разъема X4 и X3?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Что тогда означают еще два разъема X4 и X3?



Это транзитные разъемы для подключения, например, замка корпуса, датчика вскрытия или еще чего....

Видно же, что они уходят на общий разъем.



Хочешь понять, как лучше использовать - нарисуй схему и посмотри.
