Какое количество проводов должно быть у 6 pin разъема?

Рекомендованные сообщения

Извините, за такой, возможно странный вопрос, но мне не удается найти на него ответ. Этот вопрос не появился бы, если бы мой новый, дебютный риг радовал меня стабильной работой. Но пока этого нет и я ищу возможные причины, в том числе и в распайке питания.



Вчера распаял НР 2450Вт, сделал разводку на 12 шестипиновых разъемов (шесть карт и шесть райзеров). На все разъемы вывел по шесть проводов, по аналогии с разъемами обычного БП, т.е. три плюса и три минуса. Но на всех переходниках идущих в комплекте к видеокартам и райзерам имеется лишь по пять проводов, два плюса (по бокам коннектора) и три минуса.

Глупо конечно, но не может ли шестой провод в моей системе являться причиной проблем и например, нестабильной работы райзеров?

По какой вообще причине существуют 6 pin разъемы с разным количеством проводов, если и те и другие используются для одних и тех же устройств?  :huh:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 проводов это самая обыкновенная жлобская экономия. У меня уже неоднократно заказывали серверные БП для питания райзеров 6 пин штекером. На каждый штекер для райзера я ставил по 3 провода плюс и три провода минус. Не было ни одного вопроса по поводу зачем 3 провода? Раз вопросов не было значит всё прекрасно работает. Единственно что там запас получается по 3 проводам по мощности наверно 10 кратный как минимум.

Точно также 2 провода стоит в переходниках которые наши братья китайцы шлёпают в поте лица. Провод в этих переходниках 0.5 мм, при небольшой нагрузки плавиться прямо на глазах.





По какой вообще причине существуют 6 pin разъемы с разным количеством проводов

Везде экономия. Зачем ставить 3 провода когда 2 провода вроде как вполне достаточно. При массовом производстве таких штекеров экономия получается довольно существенной.





не может ли шестой провод в моей системе являться причиной проблем

Насколько я знаю штекер запитывает одну линию по плюсу и одну по минусу. Значит лишний плюс даёт только дополнительный запас по мощности.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
@Klychkov, при какой "небольшой" нагрузке плавится 0.5? при какой температуре? в жгуте?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Но на всех переходниках идущих в комплекте к видеокартам и райзерам имеется лишь по пять проводов, два плюса (по бокам коннектора) и три минуса.




Производитель видеокарт опирается на штатное распределение питания для видеокарт.

То, что может быть в переходнике к райзерам смотри ниже.



при какой "небольшой" нагрузке плавится 0.5? при какой температуре? в жгуте?



Кстати говоря небольшое предупреждение всем кто покупает китайские переходники и рейзеры с питанием:


Слева переходник из комплекта видеокарты, справа китайский с ebay. Внешний диаметр проводов одинаковый, на обоих написано AWG18. По факту в китайском хорошо если AWG26 наберется.

Для питания видеокарты естественно не пригодны, однако я думал что для питания рейзера такого тонкого провода должно хватить.

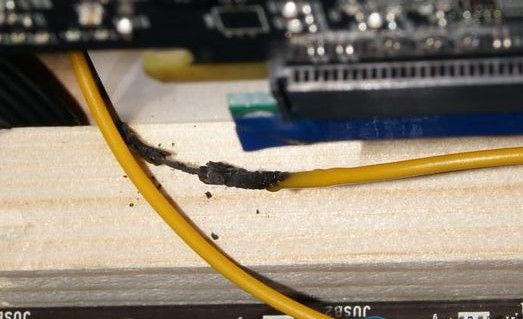

Спаял, собрал, повесил r9 280x, спустя 2 дня результат:




После этого порылся в запасах, нашел нормальные переходники и перепаял на них - с тех пор работает без проблем.

https://forums.overclockers.ru/viewtopic.php?p=11565144#p11565144">https://forums.overclockers.ru/viewtopic.php?p=11565144#p11565144

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 Я везде на переходниках сам  добавляю третий штырек с проводком соответственно.  Китайцы экономят на всем и этот проводочек  "замаскированный" под нормальный - отличная иллюстрация .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





при какой "небольшой" нагрузке плавится 0.5?

При подключении Antminer S1 через переходник с молекса на 6 пин штекер.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Вчера распаял



покажи что напаял то...






Но на всех переходниках идущих в комплекте к видеокартам и райзерам имеется лишь по пять проводов



это древний стандарт, формально все верно, но лучше так не делать просто китайцы экономят где можно и где нельзя

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

покажи что напаял то...

Я не волшебник, я только учусь. :)

Четыре провода 2,5мм кв. которые я пустил от БП на карты, оказались омеднёными и недостаточного сечения. В следствии этого они заметно нагревались (на ощупь 55-60 градусов). Буду менять на 4мм кв чистой меди.



Спасибо всем ответившим на мой вопрос. Мнимая проблема с шестым проводом разрешена. Я так и думал, что дело тут в банальной экономии, но меня сбило с толку то, что даже в комплекте с самими видеокартами кладут переходник экономной версии.

Из представленной Uliss картинки, я понимаю - шестой провод быть не обязан (закрашен желто-белым пополам), а его наличие лишь добавляет надежности увеличивая общее сечение.

Так, значит проблема зависания системы не в шестом проводе. Буду дальше думать.

Изменено пользователем Elite Dangerous

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Мнимая проблема с шестым проводом улетучивается.



Открою тайну - проблемой это было только для вас.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





оказались омеднёными и недостаточного сечения



поэтому распайку лучше доверить профессионалам (особенно касается лыж)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сам для себя всегда лучше сделаешь, это истина и она сто раз проверена опытом. А провода долго что ли на медь поменять, делов-то на пол часа с перекурами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем привет!

На БП (EVGA 1300 G2) есть лишний разьем для проца, хочу запитать от него одну из видеокарт.

Достаточно ли будет просто перекинуть провода сверху-вниз в PCIE башке (сниму CPU башку, поставлю 6 пиновую башку от PCIE) и запараллелить один из кабелей GND?


Изменено пользователем 4adr0s

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

, да



Можешь и первый кабель для проца под себя забрать, а ему переходник с молекса сделай.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую.

Не нашел более подходящей темы, аналогичный вопрос, но по разъему 6+2 pin.



По какому варианту правильно делать распайку? Имеет ли практический смысл на 2 pin паять 2 отдельных провода (вариант 1), или можно остановиться на вариантах 2,3 ?




Изменено пользователем Kamerun

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

плевать - 6 или 8 пин, проводов должно быть 6шт силовых



зеленым пометил не силовой и он может быть подключен или отводиться от любого черного


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все, понял. Сенк.

Изменено пользователем Kamerun

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Еще вопрос, 6 pin в варианте питания рейзера, так правильно распаивать?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Kamerun, как нарисовано. Тут все верно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте народ. Пришли на днях рейзера с молекс разъемами, однако они не тянут мои карты без доп.питания. Хочу распаять один райзер на 6 пин на пробу. Подскажите, как это сделать? Какая распайка у этих райзеров? Площадка для 6 пин коннектора есть. Кто может что-то подсказать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Пришли на днях рейзера с молекс разъемами, однако они не тянут мои карты без доп.питания.



А, что, должны были тянуть?

Как бы, это две разные цепи питания - со слота и через ДП.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я так понимаю, что карты без доп.питания берут его с разъема? А тут выходит им не хватает того, что дает молекс на этот разъем. 6 пиновое питание для райзера должно решить эту проблему?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я так понимаю, что карты без доп.питания берут его с разъема? А тут выходит им не хватает того, что дает молекс на этот разъем. 6 пиновое питание для райзера должно решить эту проблему?

А что за карты сейчас без доп. питания?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что за карты сейчас без доп. питания?



1050ti, например... Но у меня на ней всё работает, питание только с райзера (molex).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Я так понимаю, что карты без доп.питания берут его с разъема? А тут выходит им не хватает того, что дает молекс на этот разъем. 6 пиновое питание для райзера должно решить эту проблему?



Молекс 4пин - 9А на контакт = 110Вт
