Вентиляторы охлаждения для S7 PFC1212DE не работают.Нужна помощь

Рекомендованные сообщения

Столкнулся с проблемой.

Родные QFR1212GHE вентили после года работы после профилактик и ремонтов превращаются в утиль

Было решено сделать замену на PFC1212DE.Однако оказалось что  эти вентили стартуют и останавливаются.

т.е. не работают конкретно с S7.

Кто сталкивался с подобной проблемой прошу откликнуться

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@argus1, у меня недавно была такая проблема, накрылся вентилятор (на выдув) у S7. Сначала переставил (передний - назад), потом на вдув поставил серверный на 6000 об., стартанул и остановился, потом на вдув поставил от S5 на 4000 об. и все заработало. Не стал разбираться в чем причина, работает... и хорошо!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А правильно ли подключены выводы оборотов и шим? Может перепутаны контакты ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я купил 25 штук - кривое решение есть -  одновентильный режим асика : на вдох родной вентиль - на выдох PFC - c подачей на него только питания (без управления).Но хотелось бы поставить PFC на вдох -в одновентильном режиме

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Где то на форуме проскакивал такой вопрос, на сколько я помню, там нужно поменять местами сигнальные провода, что то там с управлением вентилей напутано, питающие провода вентиля не трогать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробую отпишусь

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что  ж - поменял местами желтый и синий.

Вентилятор стартует - обороты вижу управляются больше меньше (по звуку). Потом выходит на крейсерскую - красная лампа горит- в вэб морде оборотов не вижу (Fan=0).



Делаю из вэб морды ребут - обороты на слух падают - самих оборотов в вэбе не вижу

Все же очевидно провода попутаны

Но что то есть еще

Жду новых идей

Изменено пользователем argus1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@argus1, скинь фотку распиновки стандартного вентиля с s7.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

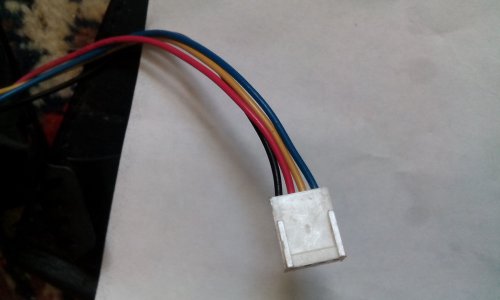

1 рисунок - pfc поменяны местами желтый и синий

2  рисунок  -оригинал



Изменено пользователем argus1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На некоторых поддельных вентилях совершенно отсутствует датчик оборотов (на плате датчик Холла - квадратная мелочь с четырьмя выводами). Все зависит от того, в каком кооперативе вентиль сляпали, вроде такое уже обсуждалось на форуме. Да и ток на максимальных оборотах можно померить, возможен сюрприз в виде 1/2 от написанного на шильдике.



Ну еще как вариант бывает инвертированное ШИМ управление т.е. +5V на синем проводе - минимальные обороты, а земля - максимальные. Нужно кинуть красный на +12V, черный на землю, а синий по очереди на 0 и +5V (или на 12V через резюк/делитель). Тогда станет понятно какое управление вентиль поддерживает.  С алибабы могут прислать любой вариант.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
На некоторых поддельных вентилях совершенно отсутствует датчик оборотов (на плате датчик Холла - квадратная мелочь с четырьмя выводами). Все зависит от того, в каком кооперативе вентиль сляпали, вроде такое уже обсуждалось на форуме.



И основной прикол в том, что этот датчик легко напаивается и выводится, платы в основном стандартные используют, просто экономят гады.
