cleopoison

Размещение ферм в межэтажной кладовке.

Рекомендованные сообщения

Коллеги. Прошу помощи в расчетах. На работе выжал максимум мощности из розеток, дальше боюсь. Возник вопрос, куда расширятся. Сначала решил размещать все дома, ибо тариф не сильно кусается (2.49 р. ибо электроплита), но потом, подумав, все таки шум, занятый балкон и 2 мелких, ну уж очень шустрых пацана, не располагают к «домашнему фермоводству», нашел как мне кажется отличное решение.

            Итак, у меня со времени заезда в квартиру есть кладовка между этажами, проложить туда отдельный кабель и интернет не проблема, дверь металлическая, качественная, достаточно плотная, подъезд чистый и в общем культурный, не без инцидентов, но все же. Видеонаблюдение на площадке. Дом кирпичный, летом в подъезде прохладно, где то на 8-10 градусов ниже, зимой достаточно тепло, выше нуля естественно.

            Окна на площадке выходят на восток, поэтому летом там солнце только до 10-11 часов, потом прохладно.

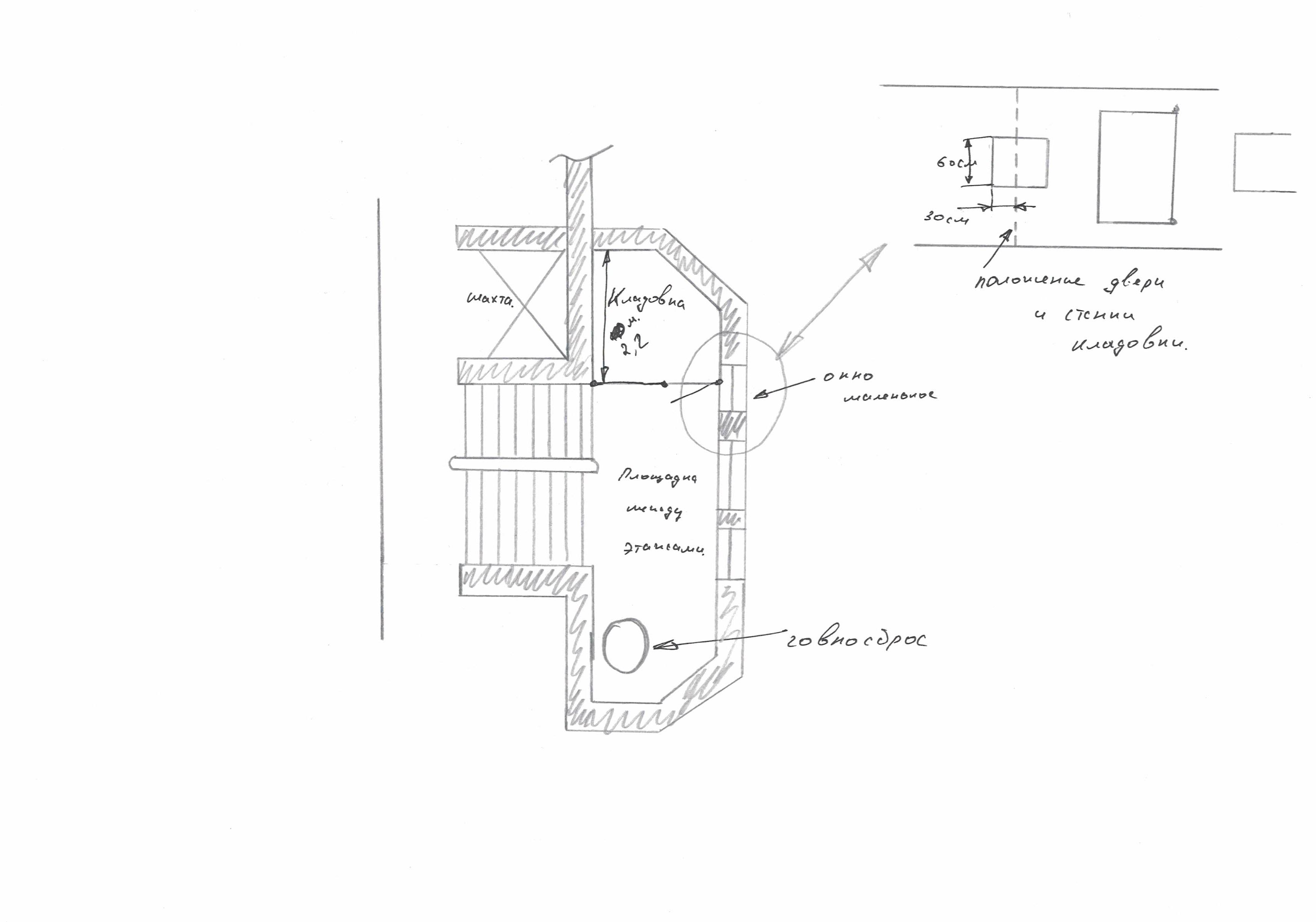

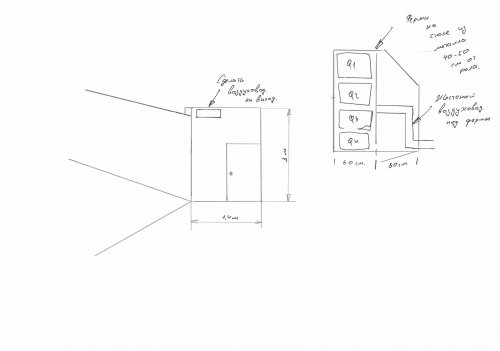

            Чертежи приложил. См.рис 1 и рис.2

            Есть мысль разместить оборудование именно там.

Возник вопрос по организации вентиляции. Мощность потребления в этом помещении оцениваю в 3-4 кВт. Перенесу туда 2 уже имеющиеся фермы по 4rx480 каждая + 2 на перспективу.

По выходу вентиляции все предельно понятно, сделаю отверстия под самым потолком, затяну сеткой, поставлю вентиляторы на выход. Тепло из помещения будет выходить за дверь и уходить по лестничной площадке вверх (живу на 4-м этаже). Туда не дотянутся, так что ничего закинуть не должны.

По входу, тут задача посложнее, сначала подумал сделать забор воздуха снизу двери, но потом идею отбросил, так как подъезд конечно чистый, но чистый чистому рознь, пыли будет вагон, плюс какой-нибудь ребенок туда обязательно что-нибудь ткнет. Подъезд как я уже сказал тихий, но бывает, приходится выходить и разгонять молодежь.

Вторая мысль, организовать забор воздуха прямо с улицы. Если обратили внимание, лицевая стенка кладовки заходит на окно примерно на 30 см. с учетом высоты окна в 60см. итого общая площадь под забор воздуха может составить 0,36 м2. Думаю проложить туда жестяные короба из под стола (скорее все го будут просто 2 уголка на которых будут стоят каркасы 50-60 См от пола) для ферм и к тому же переделать (урезать чуток) окно будет не проблема, с ТСЖ тоже вопрос можно решить, поставлю пластик на это окно + соседнее, будут только благодарны.

Собственно сам вопрос, пытаюсь рассчитать необходимую вентиляцию:

Площадь кладовки примерно 3 м2 ,

Высота потолка 3 м,

Объем примерно 9 м3

Нашел в интернете пару формул для расчета:

Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — необходимая производительность м3/ч;
n — кратность воздухообмена;
S — площадь помещения;
Н — высота помещения, м.



Собственно, как подобрать кратность, в интернете полно таблиц, но там в основном бытовые помещения, нашел так же СН512-78 для залов ЭВМ, там прописана кратность не менее 2-х. так же нашел где-то цифру 5-10 крат.

Получается, что L= 2*9=18 м3/ч -  то есть вентилятора  https://www.chipdip.ru/product/ec1225a2hst к примеру хватит  «за глаза» получается?

Мне как-то странно кажется, в чем подвох?



Далее, я нашел еще такую формулу:

Определение воздухообмена для удаления излишков тепла:

L= Q / (ρ * Cp*(tv-tn)) (м3/ч)

где Q – выделение в помещение тепла, кВт;
tv
– температура удаляемого воздуха, °С;
tn – температура приточного воздуха, °С;
ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3);
Cp – теплоемкость воздуха, кДж/(кг·К) (при 20°С; Cp=1,005 кДж/(кг·К))



Но тут совсем все запутанно, слишком много переменных, если тепловыделение я могу прикинуть, то как просчитать разницу лето-зима например?





В общем, прошу помощи. Кто подскажет верное направление для расчета?!



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сразу видно приближается лето, каждый второй бежит создавать отдельную тему, думая что у него какая-то уникальная ситуация, хотя все уже не раз разжевано даже для самых маленьких.

Для начала почитай вот эту тему, думаю многие вопросы отпадут.

Изменено пользователем bullettrain

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сразу видно приближается лето, каждый второй бежит создавать отдельную тему, думая что у него какая-то уникальная ситуация.

Для начала почитай вот эту тему, думаю многие вопросы отпадут.

Вот блин, спасибо, помню видел где-то тему.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
