Расчет нагрузки БП

[cleopoison]

Вопрос к опытным коллегам. Проверьте меня пожалуйста.

Имеем блок Deepcool DA 700. Заявлены 648 Вт/ 54 А по линии 12в.



На блоке 6 разъемов для:

- PSI-E = 3 линии по 12В*5А = 180 Вт

- PSI-E = 3 линии по 12В*5А = 180 Вт

- SATA/molex = 1 линия 12В*5А = 60 ВТ

- SATA/molex = 1 линия 12В*5А = 60 ВТ

- SATA/molex = 1 линия 12В*5А = 60 ВТ

- SATA/molex = 1 линия 12В*5А = 60 ВТ



Итого: 600 Вт \ 50 А, примерно так.



Получается, что бы правильно запитать 2 шт. MSI RX480 8Gb (150Вт) через USB райзеры нужно подключать каждую GPU+райзер на отдельную линию PSI-E у блока, ну или райзеры на один канал PSI-E, а доп.питание GPU на другой? Райзеры получается нельзя подключать на molex т.к шина PCI вроде кушает 75 ВТ, а тут получается 60 Вт на разъем?

Edited 13 Mar 2017, 12:38 by Uliss

[Uliss]

@cleopoison, а откуда взялось утверждение "- SATA/molex = 1 линия 12В*5А = 60 ВТ" ?



Мой пересчет такой:



Предельно допустимые параметры

1 провод 18avg = 0.82мм^ = 9А = 100Вт

1 контакт molex 4pin = 9A 100/45Вт

1 линия разъема SATA 3х1А = 3А = 36Вт

1 контакт MiniFit = 9А = 100Вт



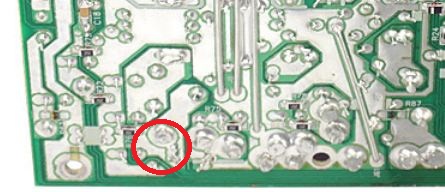

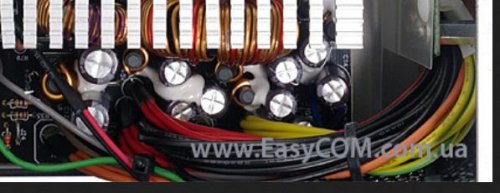

Поскольку все провода идут из одной точки питания выхода БП, то для определения мощности потребителя считаем или от провода к разъему или наоборот.

[cleopoison]

@cleopoison, а откуда взялось утверждение "- SATA/molex = 1 линия 12В*5А = 60 ВТ" ?

Тут прочитал про 1 контакт https://forum.bits.media/index.php?/topic/219-ubitoe-zhelezo-sviazannoe-s-dobychei-bitcoin/?p=249014

В молексе же 1 контакт 12 В, правда я не понял откуда взялись 5 А

[Uliss]

@cleopoison,выше я привел предельные нормы на провода и контакты.



5-7А это режим оптимальной/допустимой нагрузки на контакт, при котором железо будет гарантированно работать долго и счастливо и который я рекомендую для расчета питания элементов фермы.



5-6А  берутся из расчета номинальной нагрузки в пределах 60% от максимальной. Это с учетом ограничений многоконтактных разъемов и повышенной температуры при эксплуатации.

[elektronik198]

@cleopoison, не заморачивайтесь, райзеры в разъем питания сата, доп питание видеокарты как обычно 6 pin pci-e.  C двумя картами вообще с питанием не должно быть никаких вопросов.

[cleopoison]

@cleopoison, не заморачивайтесь, райзеры в разъем питания сата, доп питание видеокарты как обычно 6 pin pci-e.  C двумя картами вообще с питанием не должно быть никаких вопросов.

Ну так их сейчас 2 :) на этом блоке, еще 3 на другом , а в пятницу приедут 4 с Китая, в общем надо бы разбираться в вопросе электропитания не по принципу "куда кабель влез, туда и воткнул", вот и "достаю коллег" что бы оптимизировать нагрузки на БП и был на них запас 20-30 %





@cleopoison,выше я привел предельные нормы на провода и контакты.



5-7А это режим оптимальной/допустимой нагрузки на контакт, при котором железо будет гарантированно работать долго и счастливо и который я рекомендую для расчета питания элементов фермы.



5-6А  берутся из расчета номинальной нагрузки в пределах 60% от максимальной. Это с учетом ограничений многоконтактных разъемов и повышенной температуры при эксплуатации.

 В общем виде понятно, значит исходим из того, что провода все в одной точке в блоке и  для нас важно не перегружать провода и исходить из того что 18AWG это не более 9А (лучше 5-6 А). Списсибо, только "100/45Вт" - только вот это не понял, почему через дробь?

[Uliss]





"100/45Вт" - только вот это не понял, почему через дробь?



1 контакт molex 4pin = 9A 100/45Вт



На молексе +5в и +12в, и при равном токе в 9А передаваемая мощность разная, соответственно при токе 9А и напряжениях 12в/5в = 100Вт/45Вт

[Razzel]

А сколько в реале потребляют райзеры? У меня на одном блоке выгорело уже 2 разъема с сата кабелями к которым подключались 4 райзера. Такими темпами скоро их не останется. А на двух других таких же блоках все нормально, но теперь стал переживать.

[cleopoison]

А сколько в реале потребляют райзеры? У меня на одном блоке выгорело уже 2 разъема с сата кабелями к которым подключались 4 райзера. Такими темпами скоро их не останется. А на двух других таких же блоках все нормально, но теперь стал переживать.

В "реале" райзеры ничего не потребляют, так как это "переноска" для GPU. Или может у вас дома тройник электричество жрет.



По поводу "выгорело", вы форум вообще не читаете? В каждой теме про питание пишут умные люди, что разъем sata (даже качественный) просто не рассчитан на такие нагрузки, не говоря уже об переходниках из Китая.

[alzov]

@cleopoison,а людям ПОХ, тут в соседней теме чел советует самые дешевые бп брать китайские итд. я замерял потреблением в разрезе проводов 12в и 5в в рейзерах. основная нагрузка там по 12в жрет в даунвольте от 3,5 до 7 ампер в зависимости от карты и частот. т.е 470 в даунвольтаже максимально на 1 кабель 2 видеокарты и на 1 разьем, но ни как не 4. А если даунвольт не делать, то там считай сразу 7 ампер*2=14 и плавится начнет кабель или разьем или все вместе.

Edited 29 Mar 2017, 08:33 by alzov

[synthetik]

разъем sata (даже качественный) просто не рассчитан на такие нагрузки

рассчитан на 90 ватт как и молекс, но из-за специфических контактов может неравномерно пропускать.

Edited 29 Mar 2017, 08:38 by synthetik

[Razzel]

В "реале" райзеры ничего не потребляют, так как это "переноска" для GPU. Или может у вас дома тройник электричество жрет.



По поводу "выгорело", вы форум вообще не читаете? В каждой теме про питание пишут умные люди, что разъем sata (даже качественный) просто не рассчитан на такие нагрузки, не говоря уже об переходниках из Китая.

Хорошо, не так выразился, можно ли к сата кабелю подключить 4 райзера с видеокартами? У меня горит не разъем сата, а разъем кабеля на блоке.

Или  вешать только по два? или только по одному на кабель?

Edited 29 Mar 2017, 08:42 by Razzel

[alzov]

@Razzel,НЕТ НЕЛЬЗЯ, так понятнее?

[synthetik]





Хорошо, не так выразился, можно ли к сата кабелю подключить 4 райзера с видеокартами?

Нет конечно. :shok:

[Razzel]

Нет конечно. :shok:

Хорошо, тогда один райзер на провод или можно два?



@Razzel,НЕТ НЕЛЬЗЯ, так понятнее?

Прошу меня извинить, но не надо орать.

[cleopoison]

рассчитан на 90 ватт как и молекс, но из-за специфических контактов может неравномерно пропускать.

Да ладно? http://www.farnell.com/datasheets/2242730.pdf?_ga=1.156071736.2018664778.1490773437 там 1.5 ампера на контакт, контактов 3, итого 54 ватта по +12

[alzov]

@Razzel,да как хочешь ,могу не орать, делай чё хочешь вешай все на 1 кабель итд

[synthetik]





Да ладно

Ну да, если еще 5 и 3,3 В учесть. :rolleyes:

[cleopoison]

Ну да, если еще 5 и 3,3 В учесть. :rolleyes:

Ну да, если еще учесть что райзеры могут быть с 6-пиновым питанием, где все берется с линии +12 :)

[serega777ks]

@cleopoison,а людям ПОХ, тут в соседней теме чел советует самые дешевые бп брать китайские итд. я замерял потреблением в разрезе проводов 12в и 5в в рейзерах. основная нагрузка там по 12в жрет в даунвольте от 3,5 до 7 ампер в зависимости от карты и частот. т.е 470 в даунвольтаже максимально на 1 кабель 2 видеокарты и на 1 разьем, но ни как не 4. А если даунвольт не делать, то там считай сразу 7 ампер*2=14 и плавится начнет кабель или разьем или все вместе.



нет, даже для 470 лучше не рисковать - один кабель - один райзер

недавно повесил райзера двух 470 поверколоров в даунвольте до 0.88мв на один провод с молексами, молексы, через которые питались райзера целы, но на проводке также несколько сата болтались, не подключены, один из них и подгорел

[AndreyKravtsov]





А сколько в реале потребляют райзеры? У меня на одном блоке выгорело уже 2 разъема с сата кабелями к которым подключались 4 райзера.



Вот прям орнул в голосину, отвечаю. Вот это ты исполняешь... :facepalm:

То есть ферму "типа" собрал, но даже в самых основах не разобрался! Даже нет малейшего понимания как все работает!

В прочем я даже рад. Естественный отбор в майнинге делает свое дело.

[Razzel]

Вот прям орнул в голосину, отвечаю. Вот это ты исполняешь... :facepalm:

То есть ферму "типа" собрал, но даже в самых основах не разобрался! Даже нет малейшего понимания как все работает!

В прочем я даже рад. Естественный отбор в майнинге делает свое дело.

Ну не все же сразу такие продвинутые. Люди учатся на своих ошибках. Стали выгорать разъемы на бп, я спросил почему, ответ мне ясен, теперь знаю. До этого 4 одинаковых блока работали и продолжают работать почти год без каких либо проблем и вопросов не возникало.

[Uliss]

У меня на одном блоке выгорело уже 2 разъема с сата кабелями к которым подключались 4 райзера. Такими темпами скоро их не останется.



Не сцы, там еще есть 8пин ДП ЦПУ - еще жечь и жечь.







можно ли к сата кабелю подключить 4 райзера с видеокартами?



Можно.

Поставить (втыкнуть) можно все, что втыкивается.

А если на каждый САТА поставить по переходнику на 2 САТА, то можно будет подключить аж целых 8 карт, а если и на них поставить штаны, то....(прогрессия).

Одно плохо - сгорит. Или провод или разъем БП.







там 1.5 ампера на контакт, контактов 3, итого 54 ватта по +12



1.5А это максимально допустимый ток. Номинал будет = 1А



даже в самых основах не разобрался! Даже нет малейшего понимания как все работает!



[AlexZ77]

Ктати вопрос : у меня из БП киловатника торчят два 8 пин провода для питания проца на мамке - соотв. один из таких проводов всегда свободен - вот думаю сколько на этот провод можно повесить райзеров? :unsure: У нас же процы могут и по 150 ватт кушать - значит этот провод должен штуки 4 райзера тянуть...

Edited 29 Mar 2017, 13:25 by AlexZ77

[AndreyKravtsov]

значит этот провод должен штуки 4 райзера тянуть...

Да райзеров он сколько хочешь потянет, ибо райзер ничего не потребляет. Всю энергию берет видеокарта и тут все зависит от конкретной модели. В среднем сейчас это 60-75 Вт. Просто вешаешь на каждый провод по райзеру и не паришься, то есть всего четыре штуки.

Edited 29 Mar 2017, 13:36 by AndreyKravtsov
