Модернизация 5V+3V3 блоков до 12V (ATXV2.0)

Рекомендованные сообщения

Собственно, валяется много "мусорных" блоков питания разных древних версий ATX. Каждый может вытянуть 0,3-1,5 современных видеокарты. При том при всём, по линиям 5V и 3V3 они готовы отдать мощность, которой бы хватило для питания 1-2 видеокарт с каждого БП.



Так, на уровне бреда... Может, кто-то уже заморачивался переделкой? Или натыкался на опыт (статьи, топики на форумах) других Кулибиных? )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При том при всём, по линиям 5V и 3V3 они готовы отдать мощность, которой бы хватило для питания 1-2 видеокарт с каждого БП.

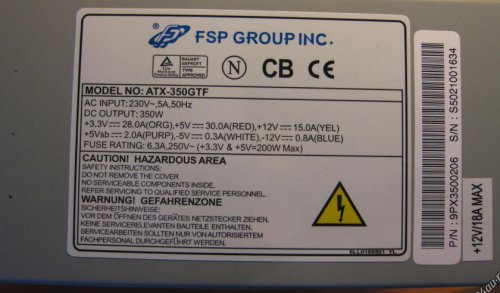

Вот несколько типичных АТХ "позавчерашнего дня"



post-5592-0-76206100-1489260485_thumb.jpgpost-5592-0-38591600-1489260491_thumb.jpgpost-5592-0-36826300-1489260496_thumb.jpg



Что имеем...

Первый. 3,3х14=45Вт, 5х28=140Вт, 12х12=140Вт, итого = 325Вт для БП 350Вт

Второй. 3,3х28=90Вт, 5х30=150Вт, 12х15=180Вт, итого = 380Вт для БП 350Вт

Третий. 3,3х18=60Вт, 5х28=140Вт, 12х18=200Вт, итого = 400Вт для БП 450Вт



Для начала предлагаю контрольно нагрузить такой БП на 90% и посмотреть потребление из сети. КПД там на уровне 60%:, чудес не будет. И вообще посмотреть. Сколько он протянет на полной мощности...



Собственно, переделка таких БП под 12в не так сложна. Из существенного - перемотать обмотку транса на 12в жгутом потолще. Ну и переключить стабилизацию с линии +5в на +12в и поменять диоды в цепи 12в на современные Шотки. Не помешает поменять в высоковольтной части мост, конденсаторы и и ключи на "помощней". Замена мелких электролитов в схеме это мелочи.



А "что и как делать" можно посмотреть на Ютубе по маске "Зарядное (лабораторный БП) из БП АТХ"



Оно того стоит????



В результате нехилых трудозатрат и потраченного времени получим условно рабочий БП на 12в с непредсказуемой перспективой.

Для справки. Один мой товарищ, путем перехода с подобного ассорти на современные БП высвободил порядка 3.5кВт потерянной мощности. Только на замене старья на сертифицированные 80+ БП.



Так, что, сделать это можно не только теоретически, но и практически.

Только смысла нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1. приглядеться к трансформатору, если сердечник ERL35 (EER35; ER35L) 35mm 42 mm, то на 300W можно надеяться, хотя в долгосрочной перспективе стрёмно такое юзать, ну так 200W наверно можно...

2. замена в +12V канале ultrafast 12A 200V, на шоттки 20A 100V (меньшее напряжение нельзя, большее - большое падение напряжения, приближается к ultrafast), хорошо если есть ещё посадочное место в параллель... стоят копейки

кстати на некоторых "старообрядческих" на 494 и биполярниках такое уже наблюдается... :blink:

3. Входные конденсаторы на поболее, можно на полное напряжение ставить в параллель, скажем вместо 2х470uF 200V> 2x680/820/1000uF 200V или 2 330uF 400V в параллель. В оверклокерах есть схема как переделывать ~2004 г., я пару штук переделал, так задумчиво стартуют... :D Любое увеличение ёмкости входных (сетевых) электролитов благоприятно сказывается на режиме работы ключей и трансформатора. Ну конечно до разумных пределов, так как после некой седловой точки выгоднее увеличивать трансформатор.... большие конденсаторы относительно дорогие

4. Если полумост на полевиках - гуд, КПД на оптимальной мощности (обычно 50% от заявленной) - 80%

если полумост на биполярниках КПД ~ 70%.

если forward на одном полевике, имхо, не стоит заморачиваться...

биполярники, наверное, самые, крутые 13009, ....стоят копейки

5. Входной мост 4-5-6 ампер сколько не жалко, в принципе токи там не большие, сборка лучше отдельных диодов, на GBUххх/KBJxxx/RBVxxx дырка - можно радиатор присобачить. стоят копейки.

6. Выходной ДГС, лучше заменить на сендаст или  хотя-бы micrometals-52, чем больше тем лутше (меньше греться будет и окружающие детали нагревать), размер Т130 или даже Т150 - сколько не жалко . относительно дорогие. ~ 2$

7. проверить выходные конденсаторы и превентивно заменить, любимый размер 2200uF 16V D: 8mm. или полимеры, (PSA - polymer solid aluminium) - из расчёта ёмкости один к 5-8, любимый размер 470uF 16V, но они обычно более толстые в диаметре -10 мм и не везде лезут.  стоят как соответствующие по ёмкости (1:5) качественные электролиты ~ 0.20-0.30$

8. обязательно проверить заменить все электролиты в дежурке, там я в последнее время ставлю только полимеры. 330uF 16V 220uF 16V. высоковольтные полимеры дорогие, уже 50V довольно трудно найти

В базах ключей ставлю керамику на 1-2.2uF 50V.



9. Перемотать трансформатор, можно, но это наиболее затратно и исходники более дорогие, может для БП на полевиках и можно. например следующий популярный размер ERL39 или ETD39 (дают прирост мощности где-то 15-20%), максимальные по размерам вертикально расположенные сердечники (ferrite core)  для БП с нижним (верхним расположением вентилятора), ИМХО, EER42/15 EER42/20..... довольно дорого и хлопотно, ещё надо что-бы влезло в прежнее посадочное место - цена сердечника ориентировочно 4-5$ + elaminated проволока + лавсановая лента (mylar tape); заодно захочется +3,3V +5V уже организовать уже на синхронных выпрямителях DC-DC (ebay: "DC-DC 10A" ~4$) и отказаться от геморрной +5V обмотки.



для БП на биполярниках, в формфакторе АТХ предел мощности, ИМХО, ~ 350W, уже при такой мощности придётся отводить по крайней мере 150W тепла.

на полевиках получается 600W, что в общем-то сейчас и наблюдается....



В интернете гуглится на "умощнение, доработка, увеличение мощности БП АТХ"

темы на rom.by, oveclockers.ru, radiokot...

Изменено пользователем Leviafan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@LeviafanСпасибо. Ждал подобного ответа. Хотя, не ожидал, что настолько подробного и с упором на опыт.



Что-либо кардинальное делать в старых БП, на мой взгляд, экономически не выгодно, а вот поменять транзисторы, кондёры, диоды/сборки - вполне вариант. Только надо как-то подстраивать цепи защиты, что бы на новом пределе тока отрубались (если они не тупо по напряжению срабатывают, конечно)...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ИМХО,(возможно бред) использовать такие БП как замену пикоПСУ , те использовать совместно с серверными.Хотя пожалуй даже доп питание райзеров не потянут(?).Впрочем пика тоже.

Изменено пользователем Krot

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
