Вертикальная установка видеокарт (вариант). Обсуждение.

Рекомендованные сообщения

(изменено)
Здравствуйте, Старшие Братья! Зацените мои теоретические изыскания!
Что скажете по первому варианту и по второму варианту?
Нужны ли крышки сверху снизу для усиления потока?
Эффективно ли вообще?
Жду конструктивной критики :)

рейзеры, питание, удобство подключения - пока не смотрите на это!
задача - повысить эффективность отвода тепла от карт.

(квадратики - электроника на обороте, круги - вентиляторы, добавочные - 120-140мм)
4omi91irlry_acb3cc2650a92df596325fe7f8a0
Изменено пользователем mikdmst

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

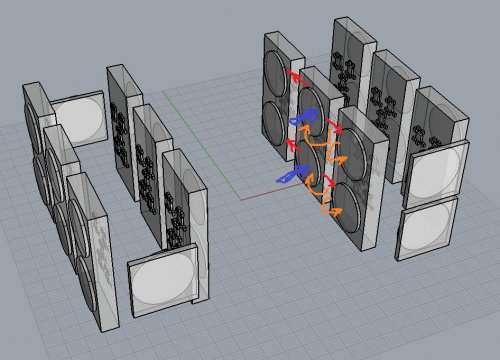

При вертикальном расположении ребер радиаторов ВК соседние ВК будут дуть друг на друга горячим воздухом (красные стрелки), также горячий поток будет захватываться вентиляторами СО (оранжевые стрелки). Представленное расположение ВК будет крайне неэффективным с точки зрения отвода тепла (следует избегать встречных потоков)


Изменено пользователем ucc

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При вертикальном расположении ребер радиаторов ВК соседние ВК будут дуть друг на друга горячим воздухом (красные стрелки), также горячий поток будет захватываться вентиляторами СО (оранжевые стрелки). Представленное расположение ВК будет крайне неэффективным с точки зрения отвода тепла (следует избегать встречных потоков)


разве красные стрелки не должны быть направлены с одного бока видеокарты на другой? (справа налево если смотреть на "лицо" карты)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

красные стрелки не должны быть направлены с одного бока видеокарты на другой



вот СО палитовской 1070, выдув по направлению красных стрелок, поток холодного воздуха от вентилятора (синий кружок) направлен к нам:


Изменено пользователем ucc

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пошел немного другим путем.




Выкинул на лоджию, за окном -10...+2С, в помещении +20-25, вентилятор пока не было надобности включать. Летом планирую остаться с вентилятором и минимальной прогонкой воздуха по лоджии, либо запихать риги под коробы с вытяжкой.

Изменено пользователем bullettrain

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пошел немного другим путем.




Выкинул на лоджию, за окном -10...+2С, в помещении +20-25, вентилятор пока не было надобности включать. Летом планирую остаться с вентилятором и минимальной прогонкой воздуха по лоджии, либо запихать риги под коробы с вытяжкой.

мощно! :) стекло на лоджии тонировали или жалюзи мож? у меня то балкон узкий будет, думаю затонировать)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

задача - повысить эффективность отвода тепла от карт.


(квадратики - электроника на обороте, круги - вентиляторы, добавочные - 120-140мм)



Ваша логика не ясна, объясните  логическую цепь, и для чего охлаждать оборот карты?



вот СО палитовской 1070, выдув по направлению красных стрелок, поток холодного воздуха от вентилятора (синий кружок) направлен к нам:


Абсолютно согласен, что выхлоп СО имеет решающую роль по конфигурации. А вообще чтобы не гадать есть чудо прибор  блестящее мерит плохо. Можно в реальном времени крутить пропелер и делать замеры итд.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ваша логика не ясна, объясните  логическую цепь, и для чего охлаждать оборот карты?



Абсолютно согласен, что выхлоп СО имеет решающую роль по конфигурации. А вообще чтобы не гадать есть чудо прибор  блестящее мерит плохо. Можно в реальном времени крутить пропелер и делать замеры итд.

какая тебе логика нужна? цепь чего тебе надо? охлаждать карту со всех сторон - что тут не понятного? туго доходит чтоле?

Изменено пользователем mikdmst

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





мощно! стекло на лоджии тонировали или жалюзи мож? у меня то балкон узкий будет, думаю затонировать)

Планирую повесить жалюзи, но сторона не солнечная, может и без них обойдусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

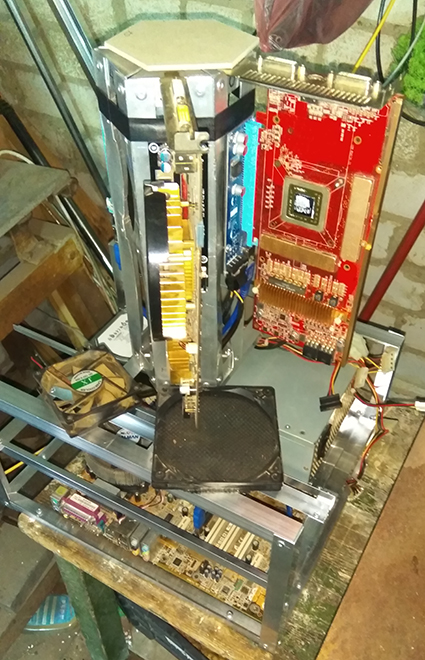

Вот мой недострой, стоит так уже пару месяцев:




карты стоят по шестиугольнику, все что на фото - это из нерабочих частей, для подгонки размеров.

В итоге она меньше обычной фермы (по горизонтали). Снизу МП, над ней 2 БП+винт ну и на вертикальном элементе крепятся карты, вентиляторы стоят от нижних частей карт 120мм (там где валяется 80й и фильтр для 120го), черная ИЗОЛЕНТА ничего не держит, просто намотал :)

Все шлейфа от рейзеров и для питания видеокарт проходят внутри шестигранника.

Поделиться сообщением
