греется кабель 4 квадрата при 3 квт

[Ебладин]

Karbados

спасибо ясно 10кВт а сечение одной жилы какое? и немного теплый ?

[Karbados]

Karbados

спасибо ясно 10кВт а сечение одной жилы какое? и немного теплый ?

Если конкретно. Сейчас  вам не посчитаю. Т.к  необходимо замерить нагрузку.

Примерно ...около  3.5...4.0мм диаметр медного каната.

Если нужно, могу диаметр и нагрузку посмотреть. Но не сегодня.

       Да немного тёплый. Это допускается.

Фермы у меня не дома. Короб (для провода) используется узенький.

Edited 20 Feb 2017, 21:59 by Karbados

[Ебладин]

посмотрите пожалуйста по возможности. А до какой температуры считается безопасный нагрев кабеля ?

И еще вопрос вот в моем кабеле сечение 4, это одного же провода так ?

Edited 20 Feb 2017, 22:05 by Ебладин

[Karbados]

посмотрите пожалуйста по возможности. А до какой температуры считается безопасный нагрев кабеля ?

И еще вопрос вот в моем кабеле сечение 4, это одного же провода так ?

Сейчас..  фотку свою ищу...

Сечение. Да.  Сечение жилы.

В том что у меня стоит 75 градусов. Вообще. Чем холодней - тем лучше.

На пальцах. Тёплый и очень тплый - нормально.

Слегка горячий  - не очень хорошо.  :)

Edited 20 Feb 2017, 22:18 by Karbados

[Karbados]

Выбило у меня входной автомат 63 А ,подошёл включить , а он горячий . На другой день подтянул винты входа и выхода кабеля и случилось чудо - автомат стал холодный .

На автоматах обязательно проверяется рукой нагрев. Это делаю постоянно. И изредка подтяжка клем (если температура изменилась).

Плюс. Нос - самый главный орган  в нашем деле. Малейшее изменение запаха  - сразу применять меры.

Пожары  ужасны в своём роде.

Edited 20 Feb 2017, 22:23 by Karbados

[Karbados]

Оо! Нашёл.

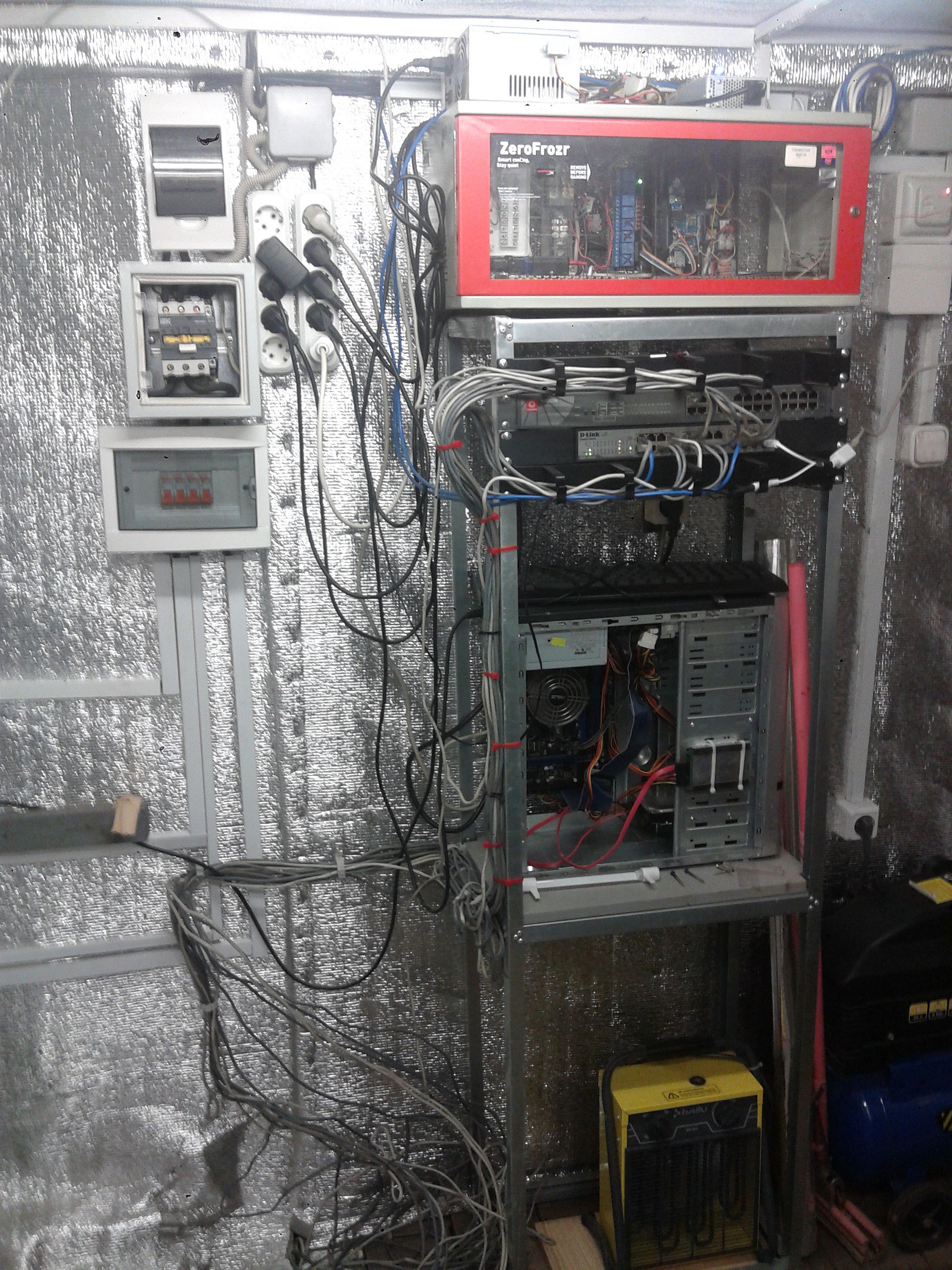

Вот мой "сарай". Недавно ставил стеллажи. Сделал пару фоток для истории.

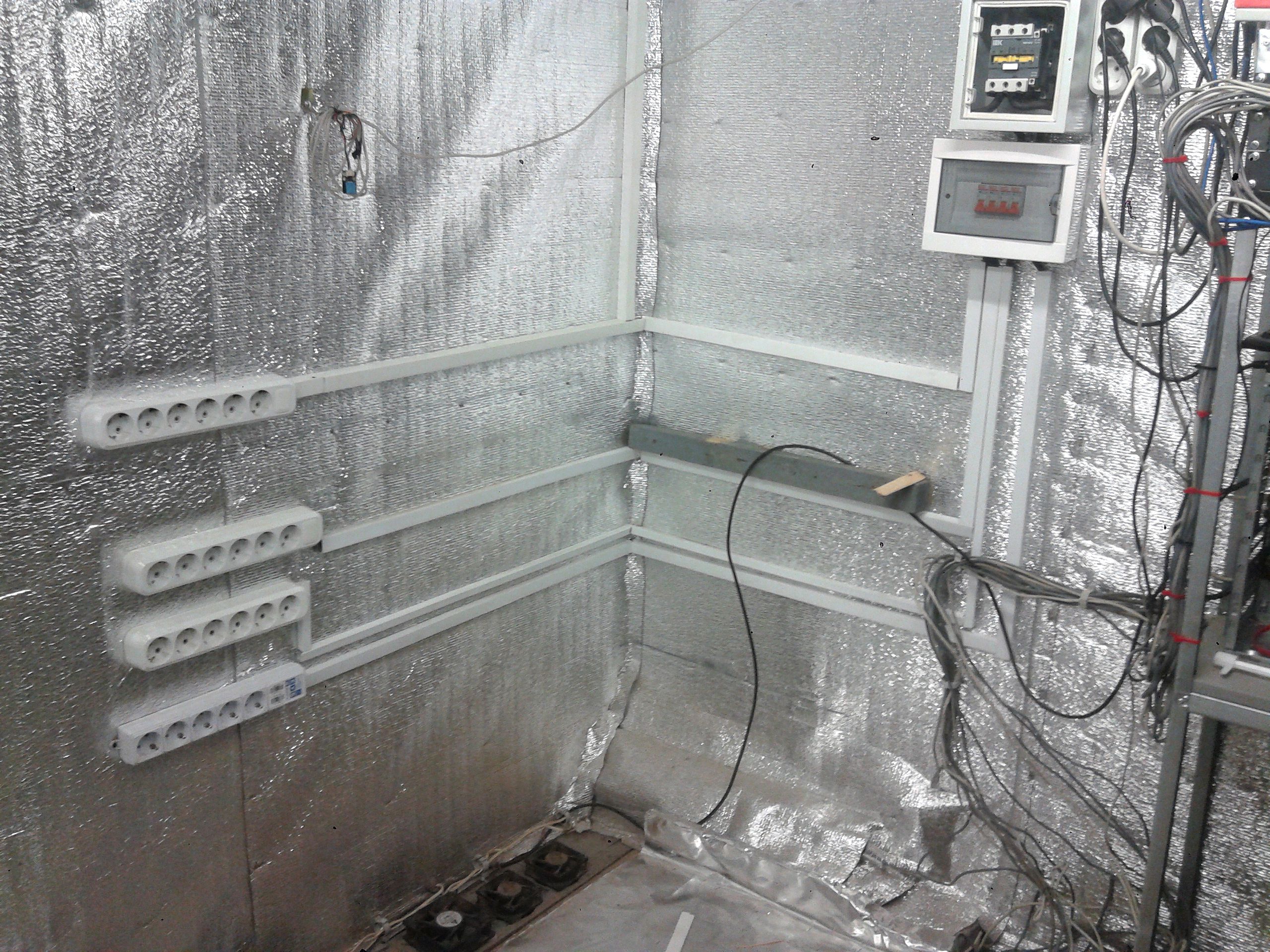

Входящий силовой кабель  коммутируется через пускатель на автомат 63А.  Далее  на автоматы 25А - на четыре розетки.

Т.е. у меня основная нагрузка в области пускателя и силового автомата.

В принципе.  На фото читаемо. Если чуть увеличить . На пускателе виден кабель.

Почему через пускатель? Для удалённого управления силовой частью ("на случай стихийных бедствий..." ).

Как-то так. В двух словах.





Edited 21 Feb 2017, 03:16 by Uliss

[Karbados]

А я своему носу не поверил -думал что показалось , на другой день скрутка отвалилась(полностью прогорела от 6 квт).

Ха -ха!

А зря. Первым делом  оцениваю  носом воздух при входе.

Edited 20 Feb 2017, 22:51 by Karbados

[m_a17]

тот же вопрос был ... 1.5*3 медь многожилка   ...нагрузил 2.750Кватт (1 БП большой и громкий   ) ...теплый ..ептель   :(

я им (электрикам -Теплый  хз ?  вроде 4кватт ...) а мне -завод однако экономит ..

Может есть тому объяснение логическо-техническое ?









[arceny]

"Тепло" для человеческой руки это уже 45 градусов. А "горячо" что-то в районе 55. Что совершенно нормально для эксплуатаци. Но лучше конечно брать сечение с запасом :)

[foxof]

"Тепло" для человеческой руки это уже 45 градусов. А "горячо" что-то в районе 55. Что совершенно нормально для эксплуатаци. Но лучше конечно брать сечение с запасом :)

Все правильно, вспоминая S4 с потреблением в полтора киловатта (в разогнанном состоянии) при условии использования комп кабелей сечением 0,75, годами работало...

С S7-S9 проще там серверные БП со штатными кабелями питания.

Всё дело в соединениях, плохой контакт - ЗЛО.

Edited 21 Feb 2017, 03:55 by foxof

[xandx]

Ебладин



ШВВП, ПУНП - не стоит покупать для силовой части (что тот, что другой не соответствуют заявленным хар-кам)

Если брать, то ВВГ или ПВС

[Project]

Для стационарной проводки обычно используют монолитный кабель. Да, прокладка менее удобна, но ведь на раз обычно делается. При прочих равных - он имеет чуть большее полезное сечение. Да и повреждение/отгорание отдельных проволочек ему не страшно.

Иначе, как вы все думаете, монолитный кабель - его чисто для мазохистов выпускают, а все "тру электрики" только многопроволочный на магистралях кладут?

[m_a17]

@xandx,@Project,

Господа ,тогда профильный вопрос .

Понятия :Модуль -стеллаж для размещения оборудования .

Полка на стеллаже .



Врпрос-совет .

Н Колл модулей .

Нагрузка на модуль -15 кватт

Нагрузка на полку 4.1 кватт

На модуле :щиток +3 автомата по 25А -на каждую полку по 3 колодки от автомата 2.5*3 квадрата

На весь модуль контактное (+ gsm модуль )

Расстояние до модулей 20 метров .

Провод 5*4квадрата нормально ?

Питание свича простого впринцыпе не учитываю на модуле )) .

[wiskas]

Для силовой проводки всегда используется моножильный кабель. Накуя брать многожилку? Да монтаж менее удобен, но он и нагрузку большую держит при равном сечении. А ШВВП гавно. Для силовой проводки

[rammendo]

но он и нагрузку большую держит при равном сечении.

Откуда информация? С RenTV? Закон Ома уже отменили? Многожильные кабели просто толще из-за находящихся в них пустот. А сечение, что у многожильных, что у одножильных - одинаковое, уважаемый ! И нагрузку, при прочих равных условиях, держат одинаковую ! Откуда вообще берутся такие знания!?



А ШВВП гавно. Для силовой проводки

О как!

Edited 21 Feb 2017, 08:51 by rammendo

[wiskas]

Допустимый ток кабеля NYM 2*4: 34 ампер. ШВВП 2х4 25 ампер.

Кабель ВВГ  допустимая токовая нагрузка: на воздухе: 44А; в земле: 56А



Я никого переубеждать не собираюсь. Делайте как вам угодно. Однако почему то весь мир делает силовую проводку одножильным кабелем. В любом ТЗ вам это будет прописано.

Edited 21 Feb 2017, 09:22 by wiskas

[Full]

По поводу 4квадратов которые греются. Скорей всего там не чистая медь а разбавленная при плавке с более дешёвыми металлами типа алюминия или какой то ещё хер..ни.

Китай умудряется вложить с медными жилками ещё и алюминиевые или стальные омеднённые жилы того же сечения. Так что при монтаже и проектированию нужно не только измерять на омическое сопротивление но и на удельную массу кабеля, что бы не было сюрпризов при сдачи объекта.



Как ни странно, но по меди очень сильно Вас могут проконсультировать в пунктах приёма  вторсырья, вот они реальные специ в этом, и расскажут  как отличить хороший  медный провод от подделки.



Я исхожу от простой формулы, 1 к 1 - ток.сечение, что бы не парится с поисками хорошего кабеля.

Edited 22 Feb 2017, 08:54 by Full

[wiskas]

Выталкивание электронов  на поверхность проводника происходит на высокой частоте(в аудио это считается 10-20кГц, но наиболее явно этот эффект проявляет себя на сотнях мегагерц) . И для низкочастотной акустики вроде сабвуферов и прочих очень часто производители проводов для аудио используют как раз таки моножилу. Силовые аудиофильские провода для усилителей тоже часто делаются из моножилы.  Их недостаток это малая гибкость. В розетке частота 50 герц.

Многожильный провод используется для удобства монтажа, и в авто в том числе.

Edited 21 Feb 2017, 09:41 by wiskas

[rldep]

Если Вы углубитесь в физику электронов, то найдёте такую инфу, что при прохождения по проводнику, электроны, под действием магнитного поля выталкиваются на поверхность проводника, при этом сердцевина его остаётся не задействована.



А если же в физику электронов углубитесь вы, то сможете посчитать глубину скин-эффекта для частоты 50 Гц.

Edited 21 Feb 2017, 09:40 by rldep

[rammendo]

Допустимый ток кабеля NYM 2*4: 34 ампер. ШВВП 2х4 25 ампер. Кабель ВВГ  допустимая токовая нагрузка: на воздухе: 44А; в земле: 56А

Кстати, да, немного затупил, про охлаждение кабеля забыл. Не прав.

[wiskas]

В электро щитовых используют плоские шины по причине удобства, согласитесь стянуть болтами плоскую шину проще чем круглую трубку. И площадь контакта у плоской шины будет намного больше.

Edited 21 Feb 2017, 09:54 by wiskas

[Full]

http://ydoma.info/electricity-vybor-secheniya-provoda.html

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод.



Приношу свои извинения, видимо я больше радиотехник чем электрик

Edited 21 Feb 2017, 09:58 by Full

[Perf]

А еще многожилу надо гильзовать перед зажимом в автомат.

[UserRu]

-

Edited 12 May 2018, 22:46 by UserRu

[Neotex]

Еще один момент забыли - окисление поверхности проводника, в многожильном проводе со временем это может сильно уменьшить сечение. В толстом одножильном проводе большого диаметра этот эффект незначителен.
