Имеется БП Chieftec Navitas GPM-1000C у которого в стандартной комплектации остается 1 свободный 6-пин разъем. Заказал тут у товарища MinerTech кабель 6>6+2пин для доп питания ВК. И, собственно, система с ним не стартует. При включении кулеры на пол секунды дергаются и все тухнет. Тестировалось при 1 ВК в слоте мамки и доп питанием с этим кабелем. Продавец от вопросов морозится. Подскажите, что думать, куда смотреть?

Posted

отключить все от БП, замкнуть зеленый с черным провода.

если в блоке крутятся вентиляторы - значит он скорее всего рабочий.

сделать выводы

Posted

Хм, брать тестер и "прозвонить" контакты, или вольтметром (либо тем же тестером) измерить напряжение между черными и желтыми проводами на этом переходнике, в той части, что подключается к ВК.

А товарищ продавец - вполне нормальный, сам у него много раз БП брал.

Posted

, а кто тебе сказал, что в свободном разъеме тупо как фантазиях +12 и ГНД? Может там 3.3, 5, 12, а ты переходником своим все замкнул. Но виноват криворукий тадаси! :)

Posted

, а кто тебе сказал, что в свободном разъеме тупо как фантазиях +12 и ГНД? Может там 3.3, 5, 12, а ты переходником своим все замкнул. Но виноват криворукий тадаси! :)

Ну в криворукости его никто не обвиняет. В тонкостях БП разбираюсь слабо, перед покупкой описал ситуацию, он сказал, работать будет, по факту не очень. Отсюда и вопросы

Posted (edited)

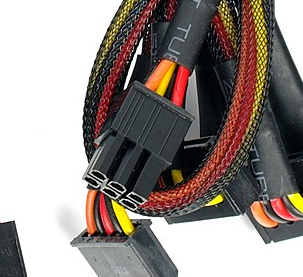

И кстати, я прав. Вот твой провод.


в чихпыхах есть 2 вида шестипинов - такой как на картинке для периферии и для видях. так вот имхо провод сделан для второго варианта , а втыкается в первый



в итоге кз

Edited by Meisner
Posted

@Meisner, нет, у этого бп всего 2шт 8пин на видяхи и 4шт 6пин - на все остальное и все 6пин одинаковые. Картинку спер из обзора конкретного БП.

Posted (edited)
Meisner, нет, у этого бп всего 2шт 8пин на видяхи и 4шт 6пин - на все остальное и все 6пин одинаковые. Картинку спер из обзора конкретного БП.



круто, на квтном бп шнурков меньше чем на 850ом



в целом бп дерьмо сами по себе - нагрузку держат весьма условно, кондеры пухнут, модульники часто плавятся, да и дохнут часто. не пойму нахуа их берут вообще - сплошной головняк



не мешало бы фото кабеля кастомного, что бы видно распиновку было

Edited by Meisner
Posted
Заказал тут у товарища MinerTech кабель 6>6+2пин для доп питания ВК



Собственно, по этому описанию я бы сделал переходник, аналогичный прилагаемым к видеокартам самими производителями, то-есть 6pin PCI-e ---> 6+2pin PCI-e.

С чем тов. Tadasi отлично справился.



Переходник с одного 6pin разъема БП для кабеля Молекс на 6+2pin PCI-e я бы вообще делать не стал, т.к. втрое превышаются эксплуатационные нормы и последует выход из строя или разъема БП или самого переходника или разъема видеокарты.



Вам нужен переходник другого плана - с 8(4+4)pin PSU на 6+2pin PCI-e https://ru.aliexpress.com/item/CPU-8pin-to-dual-8pin-6-2-power-cable-made-of-18AWG-wire-for-graphics-card/1649843121.html?spm=2114.13010308.0.0.kMyLoX

у этого бп всего 2шт 8пин на видяхи и 4шт 6пин - на все остальное и все 6пин одинаковые



Как всегда, незаслуженно обходится стороной офигительный прямой кабель, аж с целыми 2 разъемами 8pin PSU




Posted (edited)

в стандартной комплектации остается 1 свободный 6-пин разъем

А какой остается 6-pin разъем?  6-pin черные дупла - это выходы для молексов, сата и другой периферии, так они у того же чифа 2-х видов бывают: внешне одинаковые, а распиновка разная.



Писал про 1000С, потом дошло, что у вас навитас, там вроде, как в 1250-м навитасе - но надо сверять дупло из блока и провод, картинке верить тоже не надо.



В этом блоке всего 2 8-pin pci-e.






Сам спалил не одну железяку из-за этих разъемов

Edited by Forker
Posted (edited)

Как-раз вчера на Chieftec A-90 делал провода, но только с молексами и все работает. У Chieftec на 6 пиновом периферийном разъеме имеются 2 х 12v, 2 х GND, 1 х 5v, 1 х 3.3v Тоесть можно подключить 6 pin видеокарту если правильно установить пины в коннектор со стороны блока питания. Сейчас получается что ты все эти напряжения в кучу замкнул. Конечно оно не работает.



В моем A-90 распиновка была такая:

сверху: +5v | +12v | +3,3v

снизу (там где защелка): GND | +12v | GND.

Думаю и в Navitas  такая же, но лучше мультиметром проверить и переставить пины в нужном порядке. Два провода в таком случае будут лишние. Правда еще землю нужно где-то взять и подать на сенсорный контакт...



Такие моменты нужно выяснять прежде чем заказывать провода и давать мастеру точную схему распиновки.

Edited by AndreyKravtsov
Posted (edited)

Было мне года четыре, так я старую радиоточку у бабушки (старый большой динамик с регулировкой громкости) воткнул в 220. Прозвучал рок-н-ролл  :rolleyes:



искры сыпались из глаз  :rolleyes:

Edited by Forker
Posted

в чихпыхах есть 2 вида шестипинов - такой как на картинке для периферии и для видях. так вот имхо провод сделан для второго варианта , а втыкается в первый



в итоге кз

Да, похоже всё именно так.

Всем спасибо за разъяснения!

  • 4 months later...
Posted

Вопрос такой.У меня блок питания такойже 1000w .К нему подключаютса два кабеля PСI разьемами .На каждом кабеле по 2 разьема PСI.Всего получаетса можно подключить 4 видеокарты.В наличии у меня 5 карт (1060 серии).Можно ли к одному из кабелей добавить(спаять) третий PСI разьем?Или докупить переходник.Не разбираюсь в этой технологии.Подскажите пожалуйста.

Posted

.Можно ли к одному из кабелей добавить(спаять) третий PСI разьем?

Можно. Паять можно любое количество проводов, сам процесс и технология пайки не накладывает никаких количественных ограничений.

Можно докупить переходник. На покупку переходников так же нет никаких ограничений.



Прикинь, если на каждый разъем твоих кабелей поставить по одному переходнику на 2 разъема, то получится уже 8 разъемов для видеокарт.

А если и на них на каждый по переходнику, то уже 16 разъемов!

А дальше 32 и 64 разъема!

И все это за копейки стоимости переходников, а то некоторые дураки дорогие БП покупают у которых этих разъемов по 10шт стоит.

Posted

Благодарю за ответ.Но по видимому данный блок питания просто не расчитан на такое колличество видеокарт (5 штук серии 1060).Ну не понимаю я в этой области ничего.Както жизнь другой дорогой вела.


Можно. Паять можно любое количество проводов, сам процесс и технология пайки не накладывает никаких количественных ограничений.
Можно докупить переходник. На покупку переходников так же нет никаких ограничений.

Прикинь, если на каждый разъем твоих кабелей поставить по одному переходнику на 2 разъема, то получится уже 8 разъемов для видеокарт.
А если и на них на каждый по переходнику, то уже 16 разъемов!
А дальше 32 и 64 разъема!
И все это за копейки стоимости переходников, а то некоторые дураки дорогие БП покупают у которых этих разъемов по 10шт стоит.

ну и хотелось просто какую нибудь подсказку получить.....Это нормально

Posted





хотелось просто какую нибудь подсказку получить
купите тут готовый блок питания уже рассчитанный и распаянный раз сами не шарите в этом деле.
Posted

купите тут готовый блок питания уже рассчитанный и распаянный раз сами не шарите в этом деле.

да уже купил этот на свою голову

Posted

@rayann2, а Вы тех.задание правильно сформулировали? если ДА, то напишите у кого, чтобы тут народ знал у кого покупать не стоит.

Posted

@rayann2, а Вы тех.задание правильно сформулировали? если ДА, то напишите у кого, чтобы тут народ знал у кого покупать не стоит.

Покупал на OLX.ua

Posted

Ну хоть 4 видеокарты 1060 серии он потянет?Благо разьемы PCI там 4 штуки есть.Хоть и на 2 кабелях.

  • 5 years later...
Posted
В 30.01.2017 в 16:19, Forker сказал:

Добрый день! Подниму тему. Столкнулся с такой проблемой: хочу со свободного разъема запитать регулятор оборотов вентиляторов, купил кабель, но не тот, он оказался для питания видеокарты, на блоке распиновка как справа, я перекусил провод,который посередине снизу (12v), но с подключенным регулятором все равно БП уходит в защиту и не стартует, чего не хватает, кроме моих знаний?






Posted

@dermeister судя по распиновке, там все провода надо перекусывать, иначе +12 на массу замыкает при подключении шнурка.
