syavax

WI-FI выключатель Sonoff

Рекомендуемые сообщения

Кто-нибудь настраивал эту штуку для запуска/перезапуска ферм? Можно ли подключить его на кнопку?

https://arduino-ua.com/prod1459-wi-fi-vikluchatel

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эту нельзя там 7A/1500Вт, для фермы мало - к тому реально около 1000 Вт нагрузку держит

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эту нельзя там 7A/1500Вт, для фермы мало - к тому реально около 1000 Вт нагрузку держит

На кнопку есть подобные релюшки? Или только в 220В?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кто-нибудь настраивал эту штуку для запуска/перезапуска ферм? Можно ли подключить его на кнопку?

https://arduino-ua.com/prod1459-wi-fi-vikluchatel

Есть такая штука, работает нормально. 1.2 кВт держит через себя и уже несколько месяцев.

Земли нет правда, если заземление актуально то отдельным проводом надо делать в обход реле.

http://mysku.ru/search/topics/?q=sonoff советую поискать про девайсы вот тут инфу более подробную

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

Я пользую такие блоки,  S7-S9 легко держит,  и с фермами очень удобно перегружать.
И почему 7А,   10 А  написано - 2200Вт.
Грабеж за 257гр,  на алиэкспресс 370 руб.
https://forum.bits.media/index.php?/topic/32895-pri-maininge-vykliuchaetsia-ferma/page-2&do=findComment&comment=625634

Изменено пользователем UserRu

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

отлично работают несколько штук, одна ещё и с датчиком температуры, удобно

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А они у вас работают по штатному варианту, т.е. через облако и андроид-приложение ?



Мне так не надо, мне надо по локалке управлять, это возможно ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

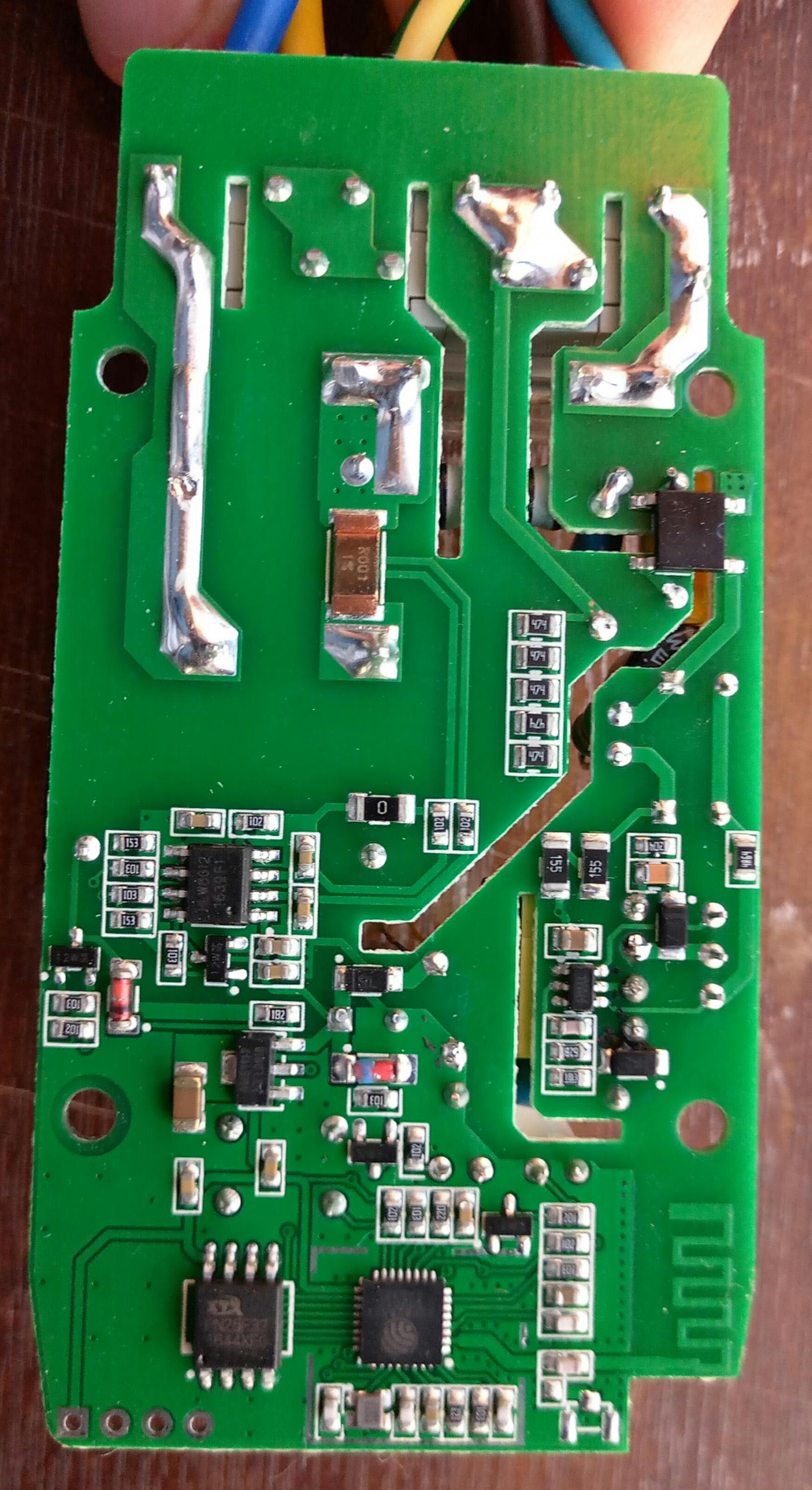

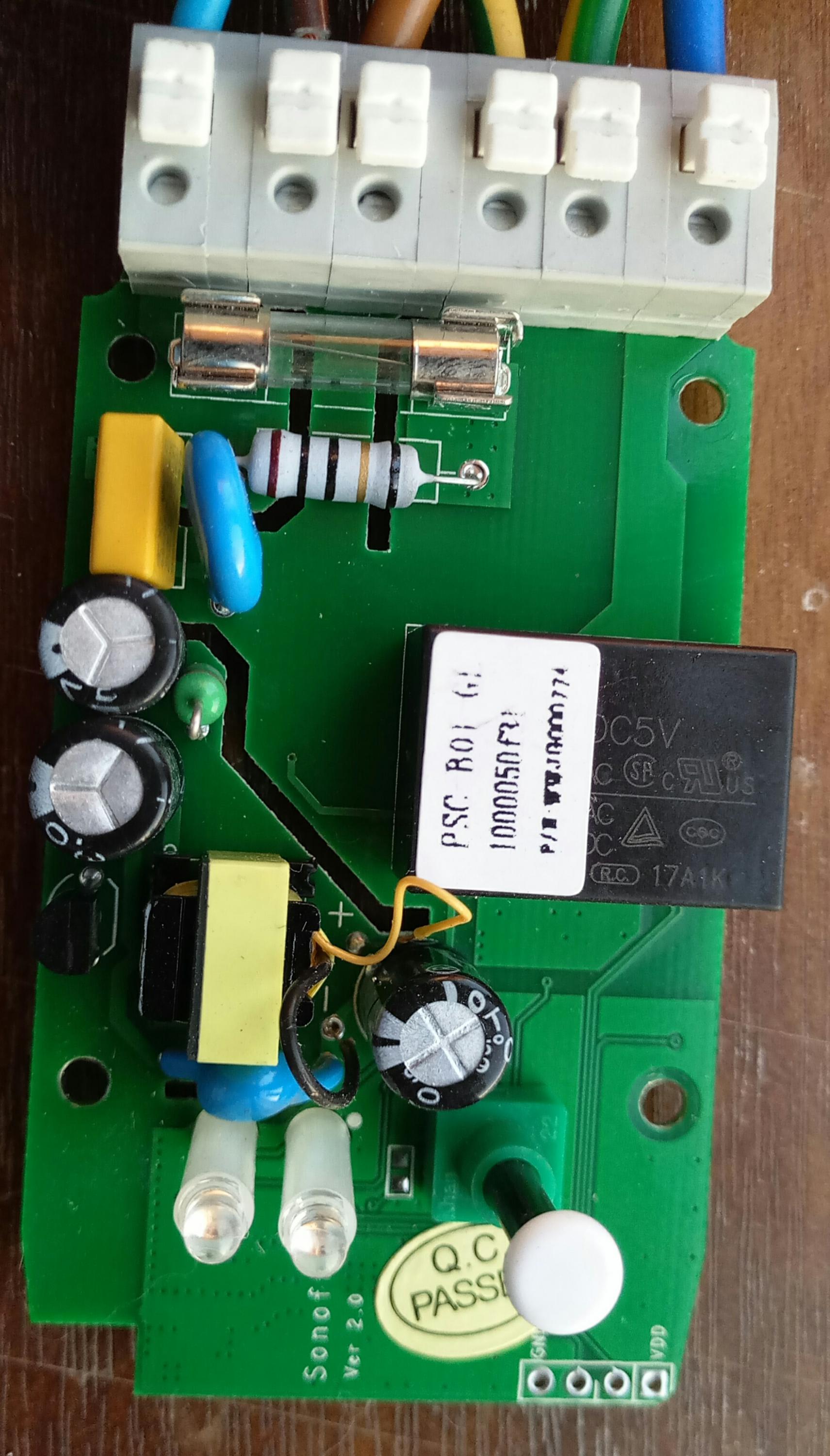

День добрый, есть вариант на 16А POW , сегодня перестал работать. Видимых повреждений нет, тупо даже лампочки индикаторы не горят.Может кто по фото порчу снять?




Изменено пользователем Minefarm

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может кто по фото порчу снять?

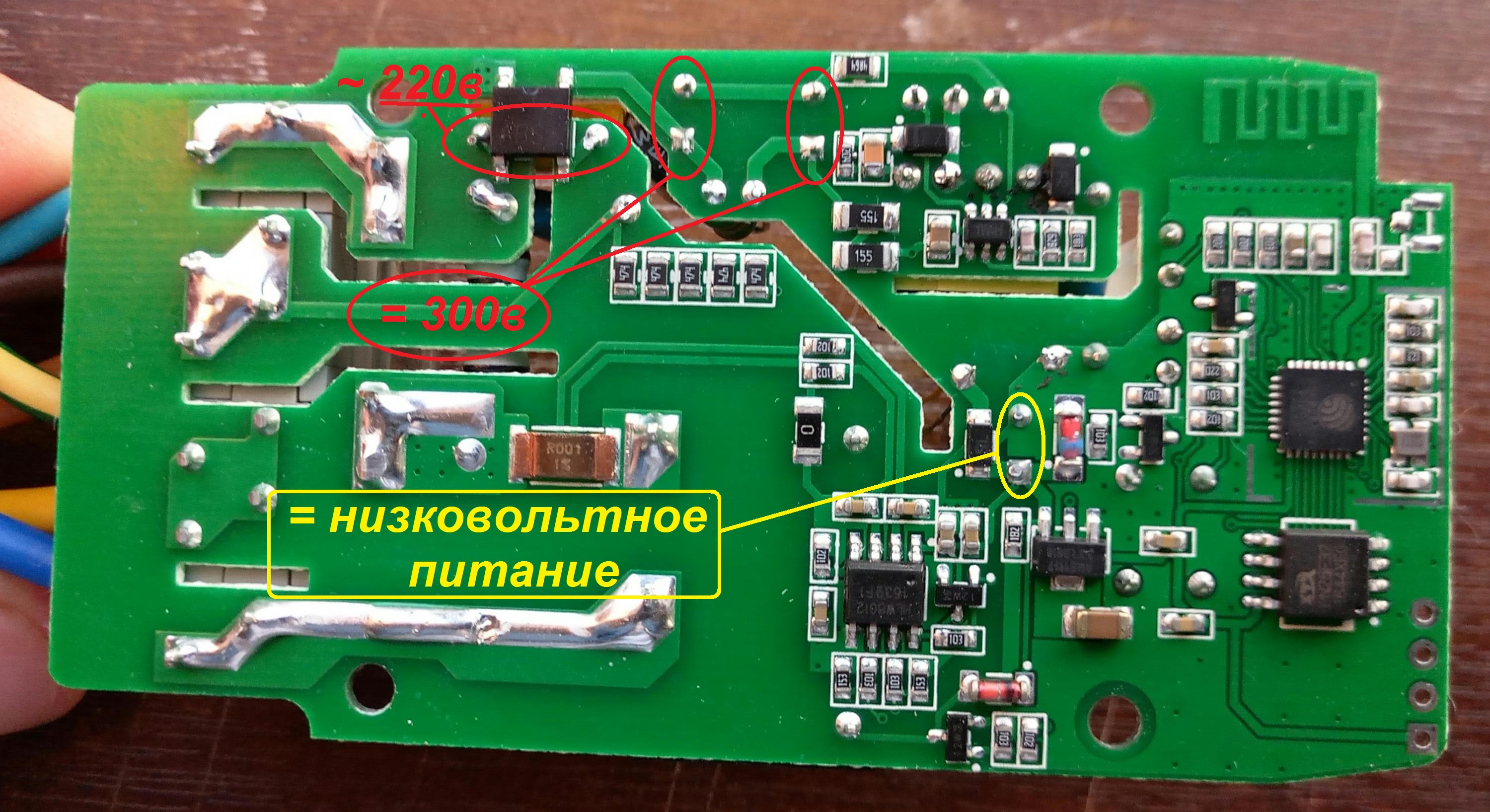

По питанию для начала проверьте.

(красным - гальваническое соединение с сетью, ОСТОРОЖНО!!!)




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Sonoff_POW_Schematic.pdf

По питанию для начала проверьте.

(красным - гальваническое соединение с сетью, ОСТОРОЖНО!!!)




Спасибо , нет питания с трасформатора...На него 220 приходит, а на выходе тишина.По даташиту вроде с него выходит две линии по 5 вольт,правильно?Можно ли запитать от зарядки телефона например?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Uliss - гляньте плиз выше, могу ли я подключить вместо транса зарядку от телефона?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Minefarm, подай.

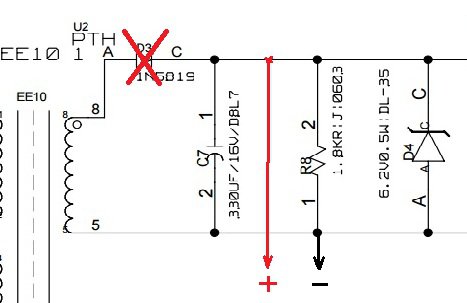

Там вот это:


очень похоже на параметрический стабилизатор.

Диод левее конденсатора сними и подавай прямо на конденсатор 5в, кстати, на какое напряжение установлен конденсатор?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Minefarm, подай.

Там вот это:


очень похоже на параметрический стабилизатор.

Диод левее конденсатора сними и подавай прямо на конденсатор 5в, кстати, на какое напряжение установлен конденсатор?



Вот это?

Укажите плиз что снять и куда подавать.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот это? Укажите плиз что снять и куда подавать.




В принципе, если Д3 исправен, его можно и не снимать, но я предпочитаю видимый разрыв в цепи питания.

Так спокойней.



5в будет в самый раз, правее стоит защитный диод - стабилитрон Д4 на напряжение 6.2в.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо огромное, вечером попробую и отпишусь!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кинул 5В от зарядки, плата завелась!

На днях припаяю и будут полевые испытания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Кинул 5В от зарядки, плата завелась!



Если есть схема, то почему бы не отремонтировать родной БП ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там трансформатор сдох, а моих познаний хватает только на припаять вместо него провода от зарядки :(

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

Эту нельзя там 7A/1500Вт, для фермы мало - к тому реально около 1000 Вт нагрузку держит



Почему нельзя. Собрать нехитрую схемку с помощью управляющего реле, достаточно даже однофазного,которое при подаче питания на управляющий контакт от данного девайса будет коммутировать подключение к основной сети и обрывать фазу при исчезновении контрольного питания. Таким способом хоть все фермы можно запитать и управлять их включением - выключением используя один такой девайс + релюхи + провода.

Изменено пользователем Nintendocore

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Собрать нехитрую схемку с помощью управляющего реле, достаточно даже однофазного,которое при подаче питания на управляющий контакт от данного девайса будет коммутировать подключение к основной сети и обрывать фазу при исчезновении контрольного питания.

Называется - контактор.

И широко применяется в схемах ДУ питанием ферм совместно с таймером включения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кто пробовал менять прошивку в нем ?

Как впечатления от процесса - сильно сложно ?



Мне не нравится его штатная работа через облако - хочу локально управлять.

И приложение его батарею в телефоне жрет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я взял вот это https://ru.aliexpress.com/item/Original-Xiaomi-Smart-Socket-Plug-Bacic-WiFi-Wireless-Remote-Socket-Adaptor-Power-on-and-off-with/32695956267.html?spm=2114.13010608.0.0.iLsJp4

оно может и дороговато, но в комплекте дельные переходники под ру розетки и с заземлением. приложение от xiaomi батарею вроде не жрёт, нагрузку как заявленно держат до 2.2 квт, работают около 3х недель пока норм вроде всё.
