Видеонаблюдение

[Klychkov]

Осваиваю новую территорию. Суть в чём. Надо мне поставить камер штук 8-12 по разным углам. Камеры должны реагировать на движение (датчик движения) и начинать запись. При желании надо активировать камеру и посмотреть что происходит. Камера в пассивном режиме передаёт картинку но не пишет на диск. Получается камера без признаков движения должна показывать картинку но не записывать на диск, не забивать впустую винт.

Сам накопитель должен быть надёжно закрыт в помещении где стоят аппараты, монитор для охраны будет стоять в будке метров в 20 от помещения с аппаратурой. При проблемах с охраной (физическое проникновение и ликвидация сторожа) сама запись будет защищена.

Запись должна вестись днём и ночью в хорошем качестве.

Кто  посоветует чем лучше воспользоваться? Какой накопитель воткнуть? Реализовать передачу информации по инету (дома в любой момент посмотреть что на объекте происходит)?

Хочется купить хорошую аппаратуру за нормальные деньги.

Изменено 10 дек 2016, 15:47 пользователем Klychkov

[scopus]

@Klychkov, все реально, абсолютно все. Позови местных кто занимается, все за денежку сделают.

Только одно замечание:



Камеры должны реагировать на движение (датчик движения) и начинать запись

По своим камерам скажу полная туфта, пусть пишут все подряд. Ибо ветер подул,ветка закачалась, муха на обьектив села, начинается бестолковый писк, сначала дергаешься, потом надоедает.

[Klychkov]





Позови местных кто занимается, все за денежку сделают.

Местные сделают без проблем. Ценник как на полёт вокруг Земли. Я лучше с Китая закажу саму аппаратуру. Смонтировать ума много не надо. Самое главное как видеосигнал от системного блока на 20 метров подать.

[scopus]

Самое главное как видеосигнал от системного блока на 20 метров подать.

обычным коаксиальным (телевизионным) кабелем (не за 6 рублей), у меня подлиннее проложено на работе.

Кабель обрезали уже кипишь можно начинать.. или вайфай,но это извращение..

Изменено 10 дек 2016, 16:14 пользователем scopus

[KotoBit]

Кто  посоветует чем лучше воспользоваться?



Спец. платы видео захвата с программным обеспечением (программный датчик движения, выбираешь сам зону, и т.д.), у нас всё по серьёзному :)

Изменено 10 дек 2016, 16:52 пользователем KotoBit

[scopus]





Спец. платы видео захвата с программным обеспечением

оно ему нужно?

Регистратор обычный на 8 входов, восемь камер с инфра подсветкой,бухта кабеля, обжимные раземы, свои руки и в полтинник уложится.

На 12 не получится, нет таких регистраторов, 4/8/16/32 ...

[moneymaker]

IP камеры ставь, коаксиал прошлый век. Внимание нужно на угол обзора, сенсор и чувствительность. Многие камеры сами умеют анализировать движение и передают информацию на регистратор только когда зафиксируют факт. Что нужно дополнительно - грозозащита. 20-30 метров вполне могут при грозе устроить наводку и выжечь порты коммутатора/регистратора. И, конечно, первым делом анализ территории для правильного размещения камер.

[Karpet]

Я вообще собирал из пентиума первого, на джипиэльном зонеминдере 2 года назад :P . Камеры на картинке подключал из инета и писалось тоже неплохо. Ну это так опыты...



[KotoBit]

... грозозащита. 20-30 метров вполне могут при грозе устроить наводку и выжечь порты коммутатора/регистратора

иногда не спасает, наблюдал разряд между батареей теплотрассы и корпусом ... блока - хорошо р...ы не "ушли" :) , вот тогда кипиш был. Расстояние между ними порядка метра было.

Изменено 10 дек 2016, 16:55 пользователем KotoBit

[Klychkov]

Марка и модель качественной камеры с инфракрасной подсветкой? Как вариант куплю камеры отдельно а сам блок на 16 камер поищу б/у.

http://www.sony.ru/pro/product/SNC-CH160/

С Китая могу по 5 т.р. притащить. У нас она стоит 15 т.р.

Изменено 10 дек 2016, 16:50 пользователем Klychkov

[Erdemi4]

хех) посоветую сходить на http://forum.videon.spb.ru/

там есть примеры на качество сенсоров.



Днем почти все сенсоры хорошо показывают. А вот ночью)))

Покупайте ip-poe камеры. самое то. можно и отдельно использовать(без регика) и в системе видеонаблюдения без регистратора.

[KotoBit]

Днем почти все сенсоры хорошо показывают. А вот ночью)))

Всё верно, потом ещё по фото личность, номер и т.д. надо идентифицировать :) , так что не экономим.

Изменено 10 дек 2016, 17:31 пользователем KotoBit

[Klychkov]

Главное ночью разглядеть что кто-то крадётся. Морду лица можно не особо идентифицировать. При попадании дробью оно всё равно сильно изменится.

[KotoBit]

При попадании дробью ...

Вот тут много НО. Был свидетелем грабежа, догнать не смог, а загасить мог - но в убегающего, к тебе спиной, а если в ..., применять не стал, чему и рад. А идентификация номера, в своё время мой хлам - авто, стоящего на "неудобном" месте, окупила на 200%. Эта ситуация повторилась ещё - зря продал за копейки чудо хлам-авто :) - кормилицу. Друзья советуют такими "поставами" профессионально заняться, главное найти "неудобное" место.

Изменено 10 дек 2016, 19:05 пользователем KotoBit

[tankist]





а сам блок на 16 камер поищу б/у.

Можно и комп с хорошим процессором, внутри много терабайт жёских дисков. Гигабитная сеть до всех камер, и записывать всё 24/7, вот этим софтом например - https://ru.ivideon.com/programma-videonabljudenija/ Проброска портов на рутере и наблюдение через инет, если соединение хорошее на обоих концах, то и перемоткой вполне комфортно пользоваться. Знакомым устанавливал, правда камер было в два раза меньше.

Насчёт камер с качественной ночной картинкой к сожалению не могу посоветовать. Да и меня самого интересует этот вопрос

[Sat_Cat]

Занимаюсь видеонаблюдением 15 лет. Всё условия, которые описаны в начале темы, решает любой вменяемый DVR - регистратор. Можете настроить запись как угодно - постоянно (что не всегда удобно). по расписанию, движению, как хотите. Время ПК с платами видеозахавата ушло 10 лет назад.



Внутрь DVR ставите HDD, для 8-ми камер подойдет любой, но если хотите с запасом на будущее - WD Purple. Объем - по вашему кошельку. Для 8-ми камер, пишущих постоянно, 2 ТБ хватает на неделю, если по движению - по ситуации, но возможно и до 1,5 месяцев.



20 метров для камер - это ничего. Важно понимать, что для аналоговых камер вам нужен коаксиальный кабель, желательно с медным экраном. Но можно любой, на 20-ти метрах вы никакой разницы не заметите, даже если сильно постараетесь. Сейчас можно использовать витую пару, в этом случае на 1 ВП можно подключить 4-ре камеры, что экономически выгодно. Правда в этом случае надо у камеры и у DVR использовать преобразователи ВП - коаксиал.



Но использование аналоговых камер  - это уже каменный век, сейчас в ходу камеры формата HD CVI. Это практически цифра. Камеры HD CVI даже дешевле, чем аналог, и при этом имеют бОльшее разрешение.  Практически все DVR поддерживают и аналог, и HD CVI формат камер.  Последние модели DVR также имеют и поддержку IP камер. HD CVI камера даст вам картинку в 2 Мп, так что номер авто можно будет увидеть, конечно, днем. Аналог, даже самый дорогой, такого не умеет.



Важный момент - при использовании камер HD CVI (или подобного формата другого производителя AHD) важно чтобы DVR и камеры  были одного производителя, т.к. форматы похожи, но все-таки разные. Просто покупайте все одной фирмы, головняка не будет. Тоже самое касается и IP решения - только одной фирмы, или будьте готовы к перешивкам камер, DVR, к чему угодно. Хотя может и повезет.



С IP камерами лучше пока не заморачиваться в силу просто бОльшей стоимости. Ну и HDD вам надо будет повместительнее - объем данных будет больше.



Все камеры - ну почти все - имеют инфракрасную подсветку, которая включается ночью, при этом изображение становится черно-белым.



Да еще - любой DVR имеет проги для винды, аппле, для айфонов, для андроид девайсов для удаленного просмотра. Нужно просто выдать DVR в инет, но это уже тема для другого поста. :)



Питание - отдельным кабелем. Не забудьте про "землю"  - все питания соединять в одном месте, иначе получите двоение, плавающие по экрану помехи, все что угодно. Разъемы герметизировать, использовать монтажные коробки возле камер.



И если хотите сделать совсем всё правильно - найдите фирму, которая этим занимается. И не слушайте никого, кто будет вам рассказывать про "лучше купить все в Китае". Могу книжку издать, что пишут в описании и чт приезжает на самом деле. Ну и гарантии - никакие. А ломается все.



Удачи.

Изменено 10 дек 2016, 19:36 пользователем Sat_Cat

[Sat_Cat]

хех) посоветую сходить на http://forum.videon.spb.ru/

там есть примеры на качество сенсоров.



Днем почти все сенсоры хорошо показывают. А вот ночью)))

Покупайте ip-poe камеры. самое то. можно и отдельно использовать(без регика) и в системе видеонаблюдения без регистратора.

Цены ТС на IP-PoE камеры напишите, не забудьте про PoE switch хороший, чтобы канал не резал, и он сразу передумает камеры ставить.

IP камеры ставь, коаксиал прошлый век. Внимание нужно на угол обзора, сенсор и чувствительность. Многие камеры сами умеют анализировать движение и передают информацию на регистратор только когда зафиксируют факт. Что нужно дополнительно - грозозащита. 20-30 метров вполне могут при грозе устроить наводку и выжечь порты коммутатора/регистратора. И, конечно, первым делом анализ территории для правильного размещения камер.



Никакая грозозащита на 20-30 метрах ничего не спасет. И на 50-ти метрах тоже, И на 100 м. Всё сгорит махом. Проверено.

[moneymaker]

Сеть из 20 камер на объекте метеовышка высотой 200м регулярно переживает удары молнии. Панель грозозащиты решает вопросы, так что не скидывайте со счетов.

[Klychkov]

У меня на объекте стоит вышка сотовой связи. Наверно там уже вся защита есть. Думаю молнии туда будут прилетать.

[Sat_Cat]

Сеть из 20 камер на объекте метеовышка высотой 200м регулярно переживает удары молнии. Панель грозозащиты решает вопросы, так что не скидывайте со счетов.



А у меня есть объект, на котором периодически все выгорает из=за попадания молнии в одиноко стоящий дом на расстоянии метров в 500. Будем считать, что Вам везет. Я не писал, что грозозащита - это плохо. Просто на 20-ти метрах ..ну немного без толку. А на длинных хвостах - вещь правильная и необходимая.

[SNUFF]

Сам занимаюсь подобным вопросом у себя. Недавно пришли с али 2 камеры на пробу. Если присутствует знание английского, то вам сюда https://ipcamtalk.com. Более толкового форума не нашел. В принципе для себя уже все выяснил что нужно. Могу пару ключевых моментов озвучить.

- производители камер самое то по цена/качество это Hikvision и Dahua обе китайские фирмы, знаю что много фирм известных продают их продукцию под своим брендом.

Себе пока заказал таких 2шт. https://ru.aliexpress.com/item/New-model-DS-2CD3345-I-4MP-IR-Network-Dome-IP-security-CCTV-POE-HD-camera-H265/32450754424.html?spm=2114.13010608.0.0.CPaWmz&detailNewVersion=&categoryId=301102

Но дальше наверное буду брать Dahua. Немного дешевле, и не уступают хику, но опять же линейка камер широкая, нужно читать отзывы и выбирать.

-самый топ сейчас по видимости ночью- это LRDC60S500, ну и все камеры с такой же матрицей от sony. Суть не только в подсветке, а в свето-чувствительности сенсора. По моему даже цветная картинка из полного мрака выходит. Хотя те же DS-2CD3345-I совсем неплохую картинку ночью выдают.

- ну и еще есть такой параметр у камеры как линза. Чем она больше, тем меньше угол обзора и соответственно дальше камера "видит" то есть можно взять камеру с 12мм линзой и с 10 этажа она будет показывать картинку как будто она стоит в упор возле объекта. В инете есть калькуляторы и таблицы чтобы примерно рассчитать зависимость угол/расстояние от линзы.

-если большие расстояния, то используют оптику, для надежности. Насчет монитора и 20м, то зайдет обычный уличный utp как vga удлинитель(есть переходники такие)

- еще есть так называемые PTZ камеры, которые вращаются практически в любом направлении и с варифокальной линзой(оптический зум). Если есть кому следить за территорией, то можно одну такую поставить в дополнение к более простым.

-по поводу накопителей есть специальная серия для видео наблюдения WD purple по моему называется. А так сойдет любой винт на проверенной гарантии. Так как изнашиваются они под этим делом больше всего- постоянная запись+повышенная температура в замкнутом пространстве регистратора или системника (что решаемо в принципе)

-по поводу доступа с телефона, записи в облако и т.д. можно не парится- сегодня куча софта для этого, даже софт который идет с камерами для Hikvision допустим вполне годный.

Изменено 10 дек 2016, 19:32 пользователем SNUFF

[Uliss]

Серёж, @Sat_Cat и @SNUFF основные вопросы осветили, от себя могу добавить, что встроенная подсветка в камерах в реальной темноте мало что может, нужно будет устанавливать ИК прожекторы для темного объекта или развешивать (грамотно!!!!!) освещение.
От себя скажу - абсолютно темный охраняемый объект под хорошим видеонаблюдением и датчиками - это весчь! Ты видишь в ИК-подстветке все, а нарушитель даже фонарик включить не может - будет светиться на километр.
Обращай внимание на светосилу объективов и углы обзора, чтобы не получилось рассматривать, к примеру, коридор на 120-градусной камере.
При грамотном выборе объективов и точек установки камер все решается без дорогих трансфокаторов и приводов. Учитывай освещенность объекта солнцем и сторонними источниками света при выборе мест установки и направления камер. В свое время (давным-давно) использовали АрхиКад для моделирования картин видеонаблюдения объекта, прога совсем для другого, но позволяла устанавливать точку наблюдения на любой высоте с нужным углом обзора в любом месте на/вокруг объекта. Не знаю, может сейчас есть для этого какой-нить специальный софт для моделирования или презентаций.
По работе камер с датчиками движений - полная туфта, но с красивым названием. Лучше всего обрабатывать изменение картинки на процессоре системы с настройкой величины объекта срабатывания в разных зонах/дальности видимости.
Кабель - наше все! Что бы не говорили про удобство радиоканалов, но как они удобно монтируются, точно так же простенько и давятся, дополнительно создавая проблемы на ровном месте. АйПи радио-камеры не для охранного видеонаблюдения, а для баловства.
Помимо видеонаблюдения не стоит пренебрегать ИК датчиками охранной сигнализации. Только знай, что светодиод, включающийся при срабатывании датчика служит для настройки зоны срабатывания датчика и проверок при обслуживании. На работающей системе они должны быть выключены! Зачем выдавать служебную информацию потенциальным нарушителям?
И помни - основная задача ИТСО - уберечь охраняемые материальные ценности от самих сотрудников охраны, имеющих постоянный доступ на объект и не вызывающих тревоги по этому поводу. (опыт имеется)
И еще. Техник, обслуживающий систему, не должен быть из конторы самой охраны. Только сторонний и доверенный. Это важно.

[KotoBit]

... все выгорает из=за попадания молнии...  Просто на 20-ти метрах ..ну немного без толку. А на длинных хвостах - вещь правильная и необходимая.

Всё верно. Дело случая, но есть места куда ... прилетает, был ребёнком - как долбило в это место, так и долбит. Просто рядом расположенных 3 частных дома в ... посёлке.

Изменено 10 дек 2016, 20:58 пользователем KotoBit

[Perf]

По поводу выноса монитора - есть экстендеры HDMI-витая пара-HDMI.

Я брал себе такой (достаточно давно):

https://www.aliexpress.com/item/Free-shipping-wholesale-Premium-LKV373-HDMI-extender-Over-ethernet-cable-up-to-100M-for-HD-STB/1356035294.html

Цена именно на эти стала негуманная, наверное можно подешевле найти.



В доме уже года два работает система на IP-камерах Hikvision (DS-2CD2032) + регистратор их же.



Еще снаружи добавил ИК-фонари, т.к. подсветка самой камеры даёт много ложных срабатываний на насекомых и снег-дождь.

Если камера внутри - то неактуально.



Грозозащита длинных линий обязательна, особенно при питании по PoE, до её установки регулярно менял PoE-сплиттеры.

Изменено 11 дек 2016, 06:50 пользователем Perf

[Uliss]

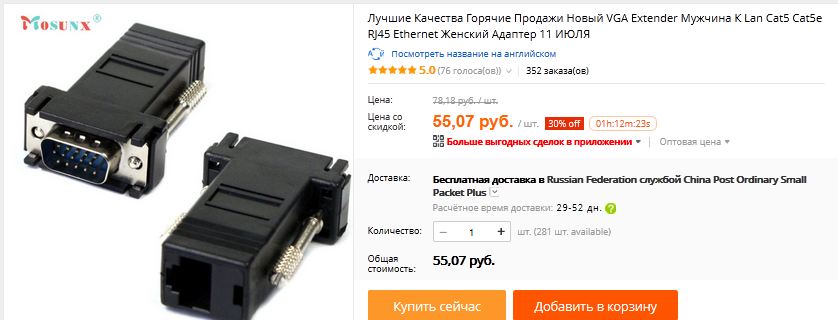

@Perf, а я свой KVM вот таким бюджетненьким удлинял:

(пишут, что до 30м, но на полную не пробовал, включил на 8-метровом FTP5, работает нормально.)





ИМХО, по CAT6, да с толстыми жилами, может и побольше вытянет?

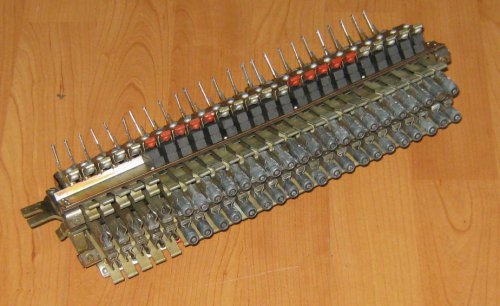

Грозозащита длинных линий обязательна



Ностальжи....
