Наборы для апгрейда Antminer S5 на чипах Bitfury

Рекомендованные сообщения

(изменено)

ASIC для алгоритма SHA-256 от Bitfury на техпроцессе 16 нм...



f24xw9_aad077e6e141048a1a34c9b1b50cec2e.



Первая информация об их существовании, насколько мне удаётся отследить, проскользнула ещё 16.12.2015. До уполовинивания награды за блок в сети Bitcoin. Под издевательским (как это видится сейчас) лозунгом "Decentralize Bitcoin!" С намёком, что майнинг после уполовинивания останется профитным с нашими новыми чипами и их энергоэффективностью. И люди ждали, надеялись, и некоторые даже верили слабой верой, что однажды, коль скоро Bitfury заявила, что "sales to public start shortly" (сие означает, что публичные продажи [чипов] скоро начнутся), то в обозримом будущем на прилавках появятся майнеры на основе этих новых чипов. И надежда эта слегка снимала тревогу насчёт "жизни после уполовинивания".



Майнеров всё не было и не было.



Кое-что насчёт устройств для майнинга, основанных на 16-нм чипах Bitfury проходило здесьплаты на чипах Bitfury, предназначенные для апгрейда майнеров Bitmain AntMiner S5. Но в руках платы от этих ребят с удивительным ником, как я понял, так никто и не подержал, и все уже, казалось, забыли и думать об этом заглохшем проекте (а кто-то и не слышал даже).



А мы про такие платы напишем в этом обзоре.  ;)



2nbdj6w_d167aca1e527144af9644c8b84a9729a



Компания 51ASIC анонсирует хэш-платы, предназначенные для апгрейда майнеров S5. Правильнее было бы сказать, "предназначенные для сборки майнера на основе деталей S5", или "для установки в корпус майнера S5", потому что схема, по которой S5 "лёгким движением руки" превращается в современный up-do-date майнер, выглядит следующим образом.



Так называемая I/O board (интерфейсная плата), на которую "надет" BBB, заменяется новой, разработанной под новые хэш-платы; платы S5 заменяются новыми, на BBB накатывается новая прошивка, и на выходе имеем майнер с заявленной энергоэффективностью порядка 0.1 Вт/Гхэш. От S5, проговорим для ясности, там остаётся корпус, радиаторы, вентилятор(ы) и мини-компьютер BeagleBoneBlack.



Предлагаются два типа плат: X5 и X6. Их характеристики ниже.



X5:

26 чипов Bitfury BF16BTC8162

2 PCIE 6pin коннектора питания

Хэшрейт - порядка 1.65 Th

Потребление - 175 Вт

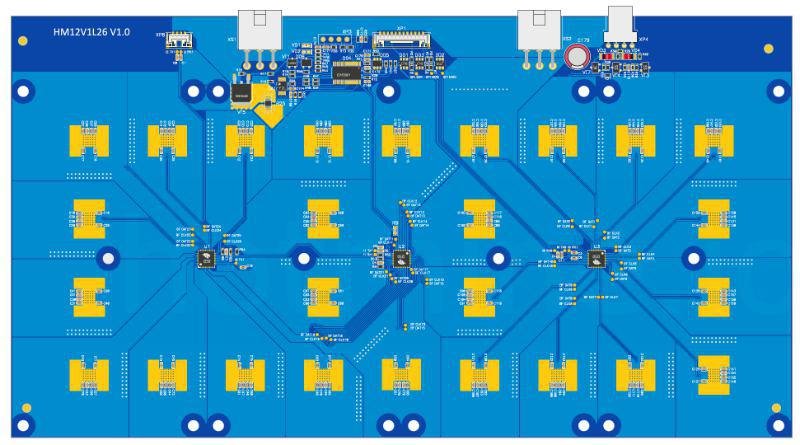

На Bitcointalk, к слову, обнаружились такие картинки:



2zhfrd5_7578ba3026fe34b63d5abeefee0addd3



a2ayyp_fb5a4fd7aa5e4ab6b0d733e5cad95bc3.

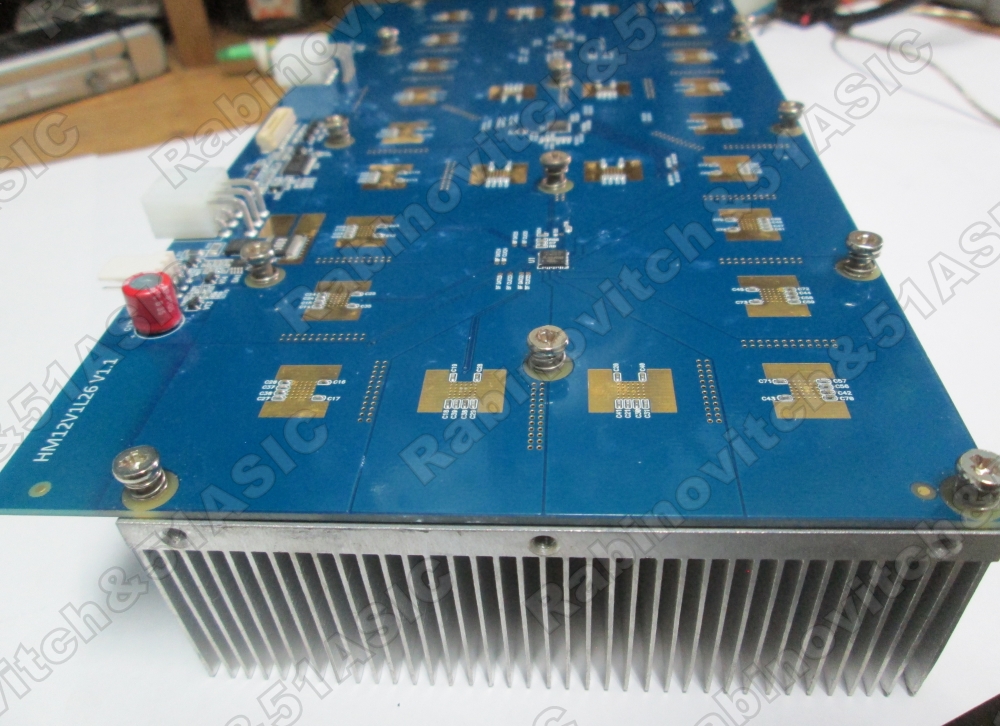

Эти схематические изображения со временем, как теперь видно, воплотились в платы upgrade kit’а X5:



2v366w9_9ee3238e7243fe839dc52ae17b39b837





Х6:

52 чипа Bitfury BF16BTC8162

3 PCIE 6pin коннектора питания

Хэшрейт - порядка 3.3 Th

Потребление - 375 Вт



Таким образом, upgrade kit X5 позволяет на основе S5 сделать майнер на 3.3 Th с потреблением 350 Вт, который обещает быть тихим, прохладным, и, в силу невысокого потребления и избыточности радиаторов S5, наверняка поддающимся приличному разгону. ИМХО идеальная машина для соло-майнинга: поставил где-нибудь в подвале и забыл…

Upgrade kit X6 позволяет в том же корпусе сделать майнер на 6.6 Th с потреблением 750 Вт – тоже весьма неплохо, однозначно позволит задействовать уже работающие с S5 блоки питания.



Производством плат занимается украинская компания Hotmine.ioпредлагающая так же отопительно-водонагревательные системы на основе  ASIC-чипов для майнинга, и вообще специализирующаяся на полезном использовании тепла, выделяющегося в процессе работы майнинговых чипов. Она же предоставляет прошивку для BBB итогового майнера.



jqp4iq_677bfcefb7d9c25cb35beee77e3277cf.





Состав кита с платами X6, обещающего превратить S5 в майнер на 6.6 Th:



6ivgxh_fc55e7d0d64cb4b01248f568fe0cce30.



Как видим, две хэширующих платы («блэйды» на жаргоне майнеров), интерфейсная плата, два шлейфа для подключения плат.



После третьего «реального» изображения плат рассматриваемых upgrade kit’ов самое время остановиться на них чуть подробнее. В отличие от Antminer’ов, чипы здесь по шинам данных соединены не в цепочку, а «звездой» к концентраторам, расположенным на средней линии отверстий под прижимные винты. Таким образом, в случае неисправности одного или нескольких чипов остальные чипы на плате продолжат работу. Стоит заметить, что по питанию чипы всё-таки соединены цепочками, но в теории если чип выходит из строя, то разрыва всей цепочки не происходит. Будем надеяться, что теория будет работать…



На платах есть 4pin-коннекторы для подключения вентиляторов – вентилятор можно подключить к каждой плате итогового майнера, получив в итоге конфигурацию типа S3.



Каждый здоровый человек с головой, глазами и руками (особенно если он мужчина) способен разобрать S5, снять «родные» платы с радиаторов, очистить радиаторы и чипы от старой термопасты, нанести термопасту на чипы новых плат и собрать всё в обратном порядке. Так что не будем останавливаться на очевидном (feel free, как говорится, обращаться за платными консультациями в приватном порядке).

Добавим всё же несколько фотографий по процессу апгрейда S5 для придания зрелищности и наглядности:



334n1hc_17b1c13c38ec2dd54c6cfa9d8a31eaa9



Меняем старую I/O board (справа, зелёная) на новую (слева, синяя).

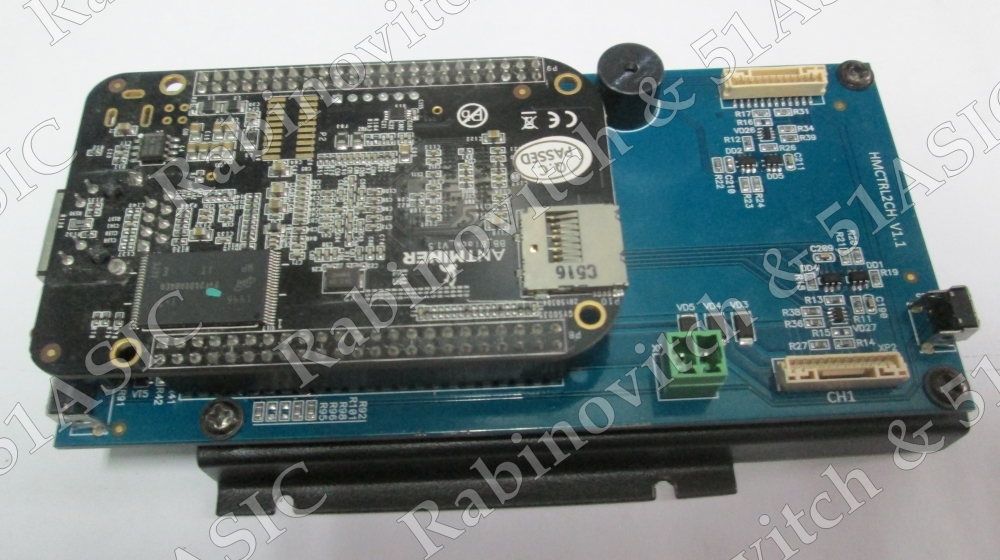

9lcyh0_1b92a04c9dc7681470fcbeab85a3cb86.



Вот так обновлённый контроллер майнера выглядит в сборе.



Beeper никуда не делся, а значит, майнер будет сигнализировать владельцу в случае проблем. Немного удивляет, что в отличие от продукции Bitmain, динамик не сигнализирует о пропадании доступа майнера в Интернет (что на мой скромный взгляд было весьма удобно, особенно для тех, кто обеспечивает майнерам доступ в Сеть через 3G/4G модемы). Только по перегреву (порог задаётся в прошивке, в веб-интерфейсе) или превышению тока на платах (КЗ на плате, переразгон; порог можно увидеть на вкладке Miner Status, «I alarm» - пользователем не задаётся).



Если кого писк будет раздражать – способы борьбы с ним известны всем владельцам S5 вот уже года два. Лейкопластырь или изолента, заклеивающие отверстие «пищалки», или аккуратно ввёрнутый в него небольшой саморез-винтик. Или на что у вас ещё хватит фантазии… Кое-кто призывает браться за паяльник, но не поддадимся деструктивным порывам.



Кнопка спереди, со стороны разъёма RJ-45, для сброса майнера. Аналогичная сзади – для программы IP Reporter, опять же от Bitmain (позволяет отпределять, какой IP-адрес выдан конкретному «железному» майнеру). Зелёный разъём, очевидно, предназначен для питания BBB, но… в этом майнере не используется. Не спрашивайте, почему.  :)

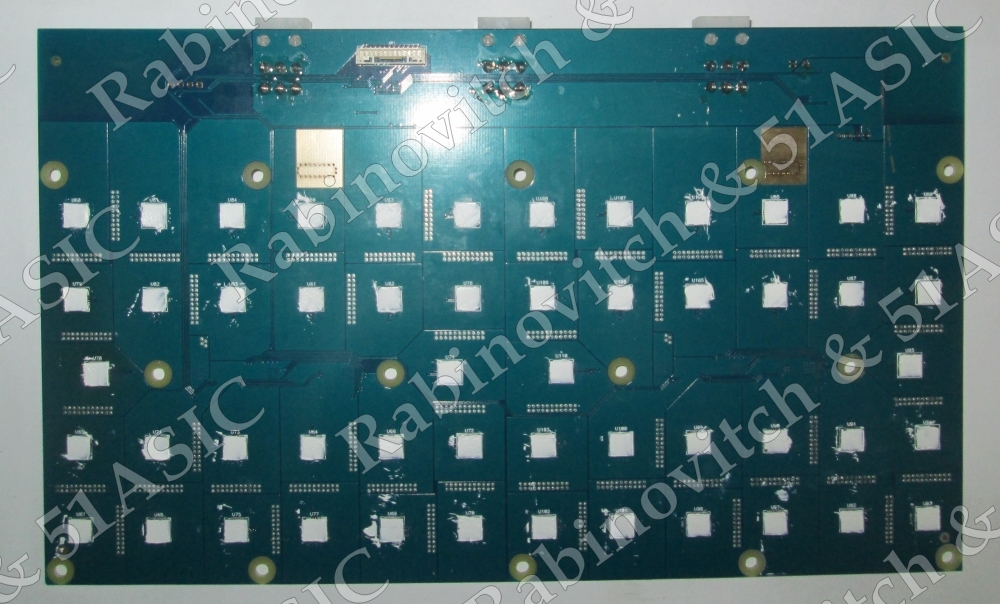

2ith6op_e8c7c996cdccf8bf3f5287ba5c043b0d



Наносим термопасту на чипы в меру усидчивости и аккуратности. С вашего позволения вопрос выбора термопасты здесь опустим. На всякий случай для совсем уж новичков посоветуем проверенные варианты типа Arctic Coling MX-2 или MX-4. MX-2, как выразился бы Уильям Гейтс, «должно хватить каждому» (в случае майнера с такой рассеиваемой мощностью, как X5 "в стоке"; для X6 ваш покорный слуга рекомендовал бы всё-таки MX-4, особенно если планируется разгон).



x3h4lj_95515387564e71a0da8f4ad55439d571.



Готовое устройство с платами X6. Почти тот же S5, только три коннектора питания с каждой стороны. Наверное, разработчики решили перестраховаться от случаев вроде описанного в этом топике.



Всеведущие форумные гуру меня, конечно, простят (а даже если и нет…), но каждый пин коннектора питания PCIE, если верить molex.com, способен пропустить через себя 9 А тока, что даёт нам на 6pin-коннектор 324 Вт (хотя в интернетах и на форумах цифры гуляют от 180 до 192 Вт на разъём, не знаю почему). Таким образом, 2 коннектора на плату обеспечивают питание проапгрейженного майнера X6 с запасом более 72% (или порядка 44%, если правы интернеты и гуру)... Что ж, запас так запас. Надёжнее будет. Однако, полагаю, обладатели БП, заточенных под S5 (с четырьмя коннекторами), могут со спокойной совестью подключать на X6 по 2 коннектора на плату – никакой аппаратной «проверки» количества разъёмов, подающих питание, которой мог бы озаботиться гипотетический разработчик, нет, как и в Antminer’ах. Это же, получается, справедливо и для плат X5 – одного подключенного коннектора им так же должно хватить. Я рекомендовал бы предварительно в профилактических целях поджать лепестки контактов штепсельной части какой-нибудь толстой иглой, или  канцелярской кнопкой, аккуратно, без фанатизма (!) вводя её в промежутки между металлической частью контакта и боковыми стенками пластикового корпуса разъёма:



ienybd_3fb9877a1dabff2ab42e4fe987324b90.



Это улучшит прижим контактов и минимизирует риски перегрева и связанных с ним неприятностей. По крайней мере «я сто раз так делал» (с).



Итак, всё собрано в обновлённый майнер. На рисунке с готовым изделием отмечен слот под SD-карту со вставленной картой памяти. Да, так оно и работает: прошивка записывается Win32DiskImager'ом на SD-карту (минимальный объём 64 Мб) и BBB при подаче питания начинает загружаться с неё.



Прошивка настроена на получение адреса по DHCP, так что искать IP-адрес можно на стороне маршрутизатора. Если по какой-то причине этот метод вам недоступен – существует программа Advanced IP Scanner, воспользуйтесь ею. Ну и про IP Reporter мы уже упомянули.

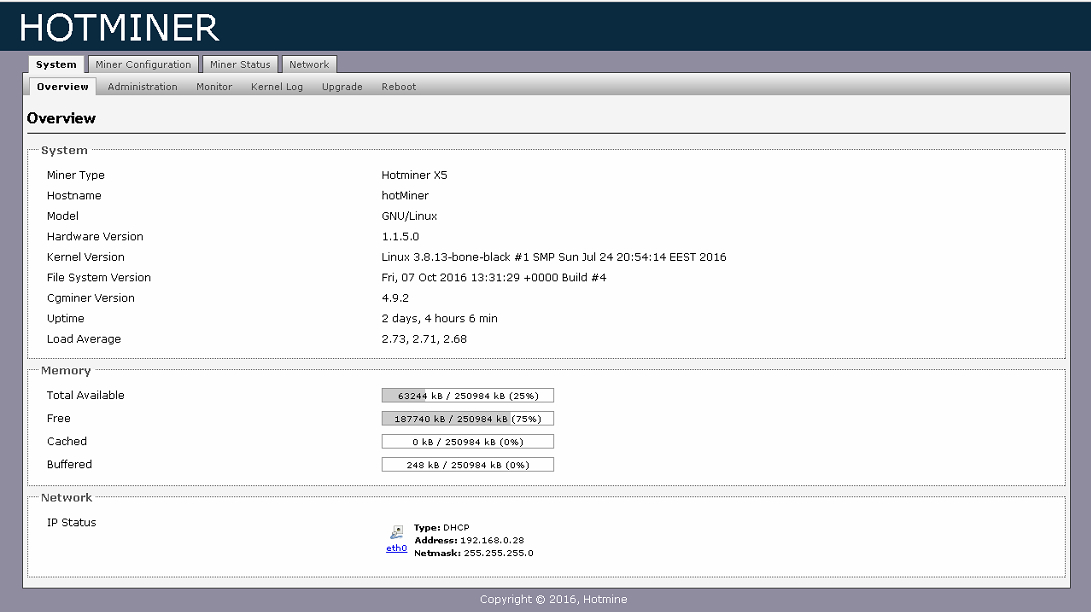

В прошивке используется cgminer 4.9.2:



2hzsl4y_c98da6dba036cf9ce83f8949a8293834



Настройка майнера через web-интерфейс не несёт никаких сюрпризов имевшим опыт взаимодействия с S5. Логин/пароль по умолчанию – root/root.

Настройка пулов и всего остального осуществляется так же, как и на S5, вплоть до разгона, хотя и со своими особенностями:



mtv59w_01353a1940618628de040de1c5c20cc3.



Скриншот работы майнящего X5 приведён в начале обзора. Для X6 всё примерно то же самое, с поправкой на изменившееся число чипов (здесь как раз задействованы два вентилятора):



2nvqwyr_69947a5be737b20996f1636d7d2a8fd3



Но здесь есть любопытный нюанс. Всем же бросилось в глаза, что на Channel 1 один из чипов обозначен не «о», а «О»? Поначалу мне это показалось простым глюком, однако же «в действительности всё не так, как на самом деле» (с). Так обозначен чип (произвольный), которому выпадает особая роль – по словам разработчиков, он «осуществляет досчёт за остальными чипами». Как это работает – мы не знаем. От нас это, по идее, и вовсе могли бы скрыть. Но почему-то не скрыли. Да, иногда обозначение может быть «*» - пугаться этого не нужно, главное, чтобы не было «x»…

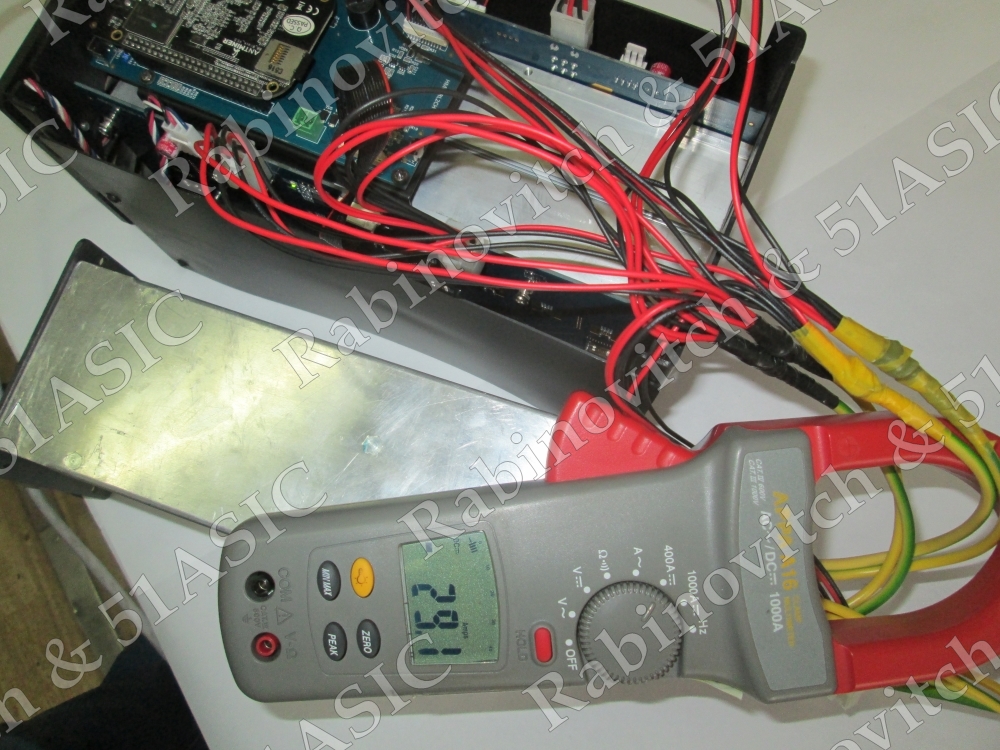

Замеры потребления устройством по линии 12 В, на примере X5:



255nrwx_95d328eb316aa6530f3c39b51d03f159



Что для X5 даёт нам эффективность 0.105 Вт/Гхэш, если я правильно посчитал (понятно, что без разгона). С учётом погрешности измерений и всевозможных потерь результат соответствует заявленной эффективности для 16нм-чипов BitFury.



Что касается разгона – по заверениям производителя, из майнера на платах X6, для примера, можно «выжать» 9 Тх путём повышения напряжения питания до 13.7 В. Потребление устройства в этом случае будет порядка 950 Вт.



В следующих релизах плат скорее всего количество чипов будет слегка снижено, в результате чего напряжение на каждом чипе будет побольше, и скорость, соответственно, тоже.



На момент написания этого обзора на главной странице производителя уже анонсированы Upgrade kit X5 и X6. Ожидается, что эти наборы будут доступны к приобретению примерно через месяц.



Последняя известная мне версия прошивки для (S)X6: X6-build30-2016-12-26_13-22.tar.gz

Изменено пользователем Rabinovitch

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я как обновлю свои S5 так сразу 100 Тх получу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Какая убедительная статистика на скринах! Аж по 7-12 минут. У меня с9 22Тх дает при потреблении 800вт, скрины делать, обзор писать?



Но если все это на лажа, то вполне себе интересное предложение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все вполне понятно и наверное возможно... кроме одного,нет цены за 1 ТХ, а остальное это так... Если не правильно выразился, то скажу по русски: стоит ли овчинка выделки?

Изменено пользователем scopus

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@scopus, кит x6 - 800 баксов у производителя, целиком асик - 1020. 154 бакса за 1 тх. У Смоленских друзей не нашел цен, но вероятно +50%

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Lexis77,ну тогда практически один в один с С9...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@scopus, ты думаешь они так тупы, чтоб делать цену ниже битмайна? Пипл хавает с9, зачем отказываться от сверхприбыли? Битмайны опустят цену - и битфури поползет вниз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не зря таки я оставил С1 ;)

Плохо только что контролька на 2 борды.

Изменено пользователем qwerty40

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кстати не лучшее предложение по потреблению, так что для спроса оно должно быть процентов на 30 дешевле с9, чтоб появился ажиотажный спрос.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Lexis77, ну хоть какая то будет конкуренция битмайну, особенно если учитывать "качество" S9 и гарантию с ремонтами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

не лучшее предложение по потреблению

А у кого лучше? Такое же как и у битмайна.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Такое же как и у битмайна.
не такое же. у с9 14тх - 1400вт, а тут 13Тх - 2кВт

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эффективность заявлена 0.1Вт откуда 2КВт?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





откуда 2КВт?
с сайта производителя - Upgrade Kit X6



0.1-0.133 w\ghash
980 W



Дальше сам считай

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

13Th от хотмайна-битфури выходит 1.7КВт в режиме разгона

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@subw, если цену до с 800 до 600 опустят, я с удовольствием затарил бы чумадан китов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По сердечным просьбам трудящихся скрин работы X5 заменён скрином за более продолжительный период времени.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Трудящиеся довольны. Теперь видно, что заявленные 3.3 вроде держит.






Кто купил уже?
а кто-то уже продает за нормальные деньги?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А кто-то вообще - уже продаёт? Сказали ж - через месяц. Ждём-с.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А кто-то вообще - уже продаёт? Сказали ж - через месяц. Ждём-с.



На сайте производителя продают уже. Но дорого, даже без учета, что пое... (хоть и не особо, но все-таки) придется - Анты дешевле.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

"Производством плат занимается украинская компания Hotmine.io"



Че-то не верю в производство плат "вентиляторщиками".

Перепродажей. Может быть.

Могу сам такое делать, а в Китае заказать надпись : - " Производитель Папакарло и Карбадос ".

Изменено пользователем Karbados

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

, там даже цены убрали. Подождем какая наценка будет у Смоленских друзей, ох...м и пойдем дальше покупать анты :)

@Karbados, так ты все в китае будешь делать, здесь только текстолит раскидать и все.

Кстати очень рекомендую - http://www.pcbway.com даже бесплатные образцы высылают. Сам пользуюсь их услугами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

, там даже цены убрали. Подождем какая наценка будет у Смоленских друзей, ох...м и пойдем дальше покупать анты :)

@Karbados, так ты все в китае будешь делать, здесь только текстолит раскидать и все.

Кстати очень рекомендую - http://www.pcbway.com даже бесплатные образцы высылают. Сам пользуюсь их услугами.

Ну да.

Это я к словам придираюсь.

Занятная тема. Под столом три асика валяется (ещё рабочие).

Изменено пользователем Karbados

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

чет ни на сайте 51асик ни на битфьюри ни слова нету про эти комплекты, только на хотмайн.ио

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

, там даже цены убрали. Подождем какая наценка будет у Смоленских друзей, ох...м и пойдем дальше покупать анты :)

@Karbados, так ты все в китае будешь делать, здесь только текстолит раскидать и все.

Кстати очень рекомендую - http://www.pcbway.com даже бесплатные образцы высылают. Сам пользуюсь их услугами.

Как убрали? Вот только скопировал:

http://prntscr.com/d9975f

Upgrade Kit X6



0.1-0.133 w\ghash

980 W

Мощность - 6.4-8.7 Thash

Стоимость - 745-800 usd



Вы получаете комплект из необходимых деталей, хеш-платы с чипами BitFury а также программное обеспечение для обновления вашего устаревающего оборудования.

- See more at: http://hotmine.io/x5-x6-upgrade-kit#sthash.22hlhnLB.dpuf

Upgrade Kit X6
