[ALL, Иркутск, Россия] Универсальные корпуса для ферм на видеокартах

[mikle]

Предлагаю универсальные корпуса для ферм на видеокартах.

конструкция очень надежная. Смотрится красиво. Можно собирать

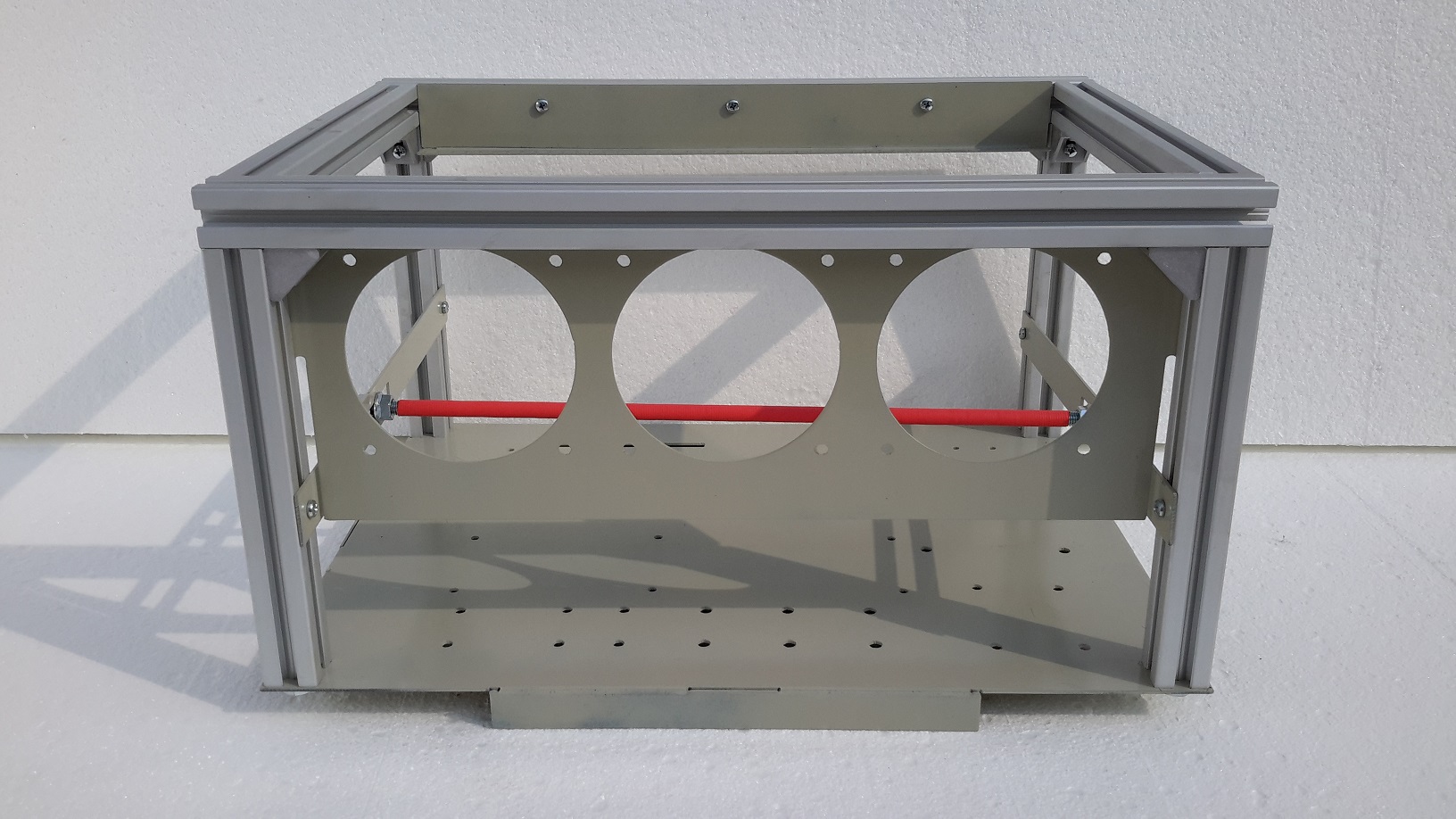

до восьми видеокарт. Карты можно использовать любые - предусмотрена плавная регулировка корпуса(на фото видно). Отличная вентиляция и доступ ко всем узлам.

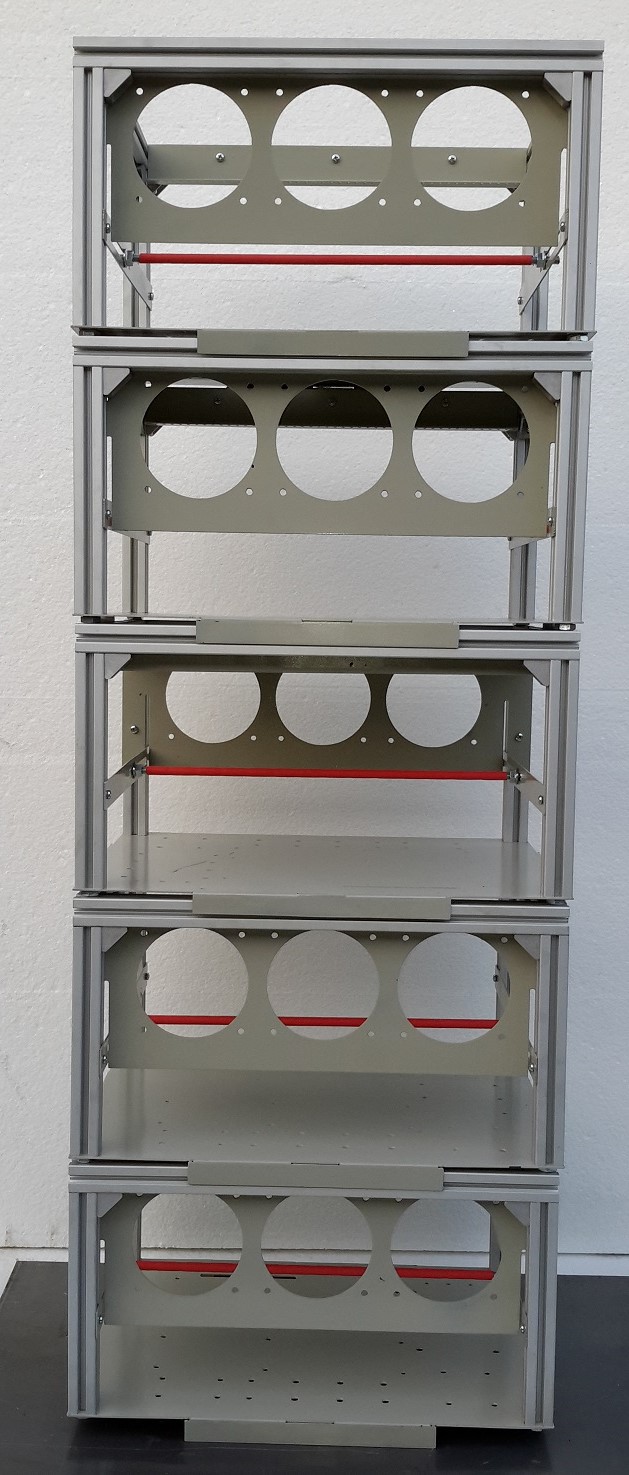

Легко собирается в вертикальные стойки - 6шт. можно и выше но неудобно - высоко.сборка осуществляется просто установкой одного на другой - дополнительный крепеж не нужен(это предусмотрено конструкцией основания).

поставляются в разобранном, компактном виде. сборка занимает пол-часа.

используемые материалы - окрашенный металл 2 мм с монтажными отверстиями и конструкционный алюминиевый профиль 30 x 30mm. В конструктив заложено использование 120мм вентиляторов.

цена 7800р. Отправляю по Росcии транспортными компаниями.

Edited 25 Sep 2016, 11:31 by Lion74
нарушение оформления темы. шрифт

[Lion74]

@mikle,Разделы правильно выбирайте для тем. И Правила оформления читайте

[Dimasin]

Неясно, как видяхи крепить.

[Igor67]

Неясно, как видяхи крепить.

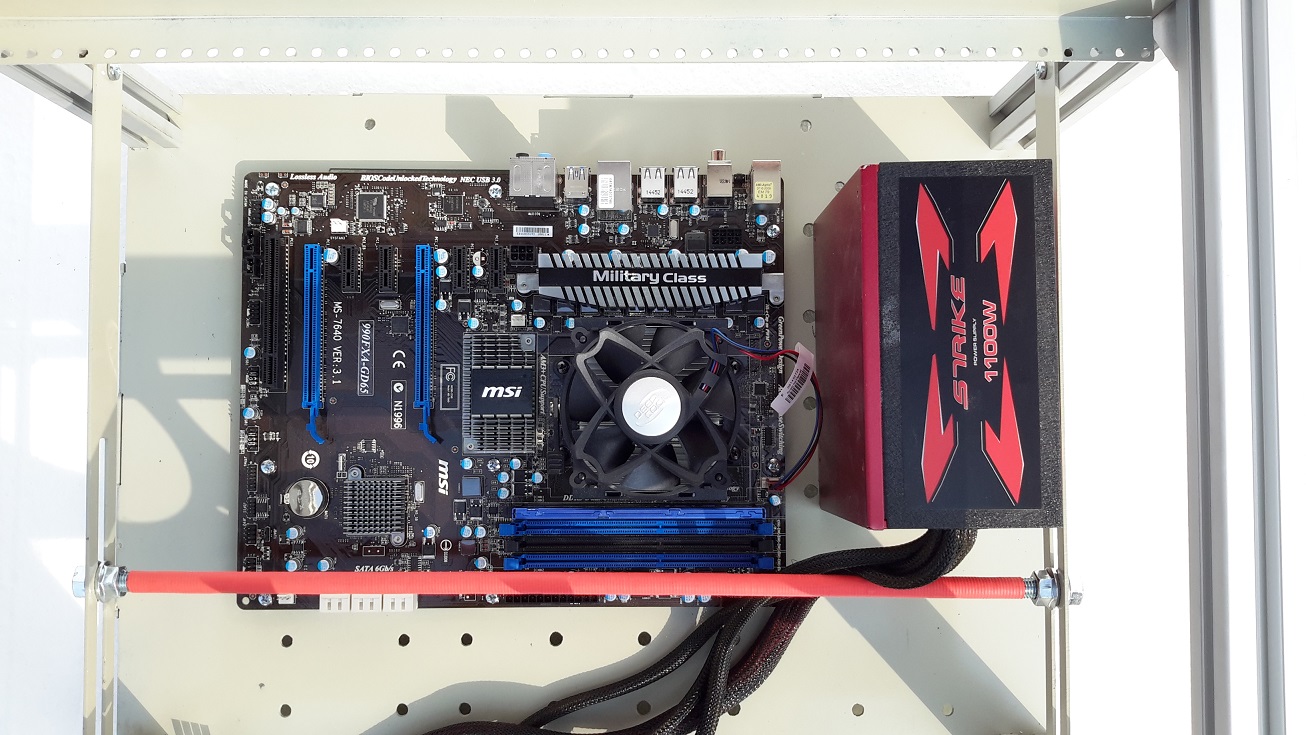

Красный стержень - опора для заднего нижнего края карт. На 3-м фото видно планку с крепежными отверстиями - для крепежной планки карты

[AndreyD1989]

Минимум на 2 ценник нужно поделить.

[Nikskovrov]

ещё бы размеры озвучить если не затруднит.

[mikle]

@AndreyD1989, если поделить на 2 , то это ниже себестоимости. посмотрите в интернет магазинах цены на профиль, уголки к нему, закладные детали, добавьте чпу раскрой металла, гибка на прессе, порошковую окраску. редко кто все сможет сделать это один  в гараже или на балконе. придется побегать и затратить усилия. Да и я не филантроп. За эти деньги Вы получаете готовое решение. очень удобные стойки любой этажности(в пределах разумного конечно), с отличным доступом и отличной вентилируемостью.

@Nikskovrov,размер 520мм ширина, 390 глубина и 280 высота. ставятся один на один с самофиксацией.

@Igor67,

уточню - красный стержень регулируется как по высоте, так и по глубине, в зависимости от используемых карт.

[AndreyD1989]

Я всё понимаю, но цены на серверные 4U КОРПУСА начинаются от 3,5к в розницу.

Вы хотите сказать, что производители их в убыток продают?

И делать надо было шире на 10-15 см, т.к. места под второй БП нет, и картам будет тесно.

Edited 26 Sep 2016, 18:57 by AndreyD1989

[Andrew Terkin]

Я всё понимаю, но цены на серверные 4U КОРПУСА начинаются от 3,5к в розницу.

Вы хотите сказать, что производители их в убыток продают?

И делать надо было шире на 10-15 см, т.к. места под второй БП нет, и картам будет тесно.

Покажите такие цены, на новье от 6-7 тыс.

Имхо отличный конструктив, не надо доп. крепить или собирать в стойку, сама конструкция уже стойка.

Цена тоже норм, корпус еще колхозить надо под не стандартные серверные бп.

Edited 27 Sep 2016, 07:43 by Karasur

[mikle]

могу сделать корпуса шире-можно будет поставить 2 бп, но имхо - 1 блок атх мощный, либо 1 атх маломощный+серверный или самое мной любимое - 1 серверный с пикой.

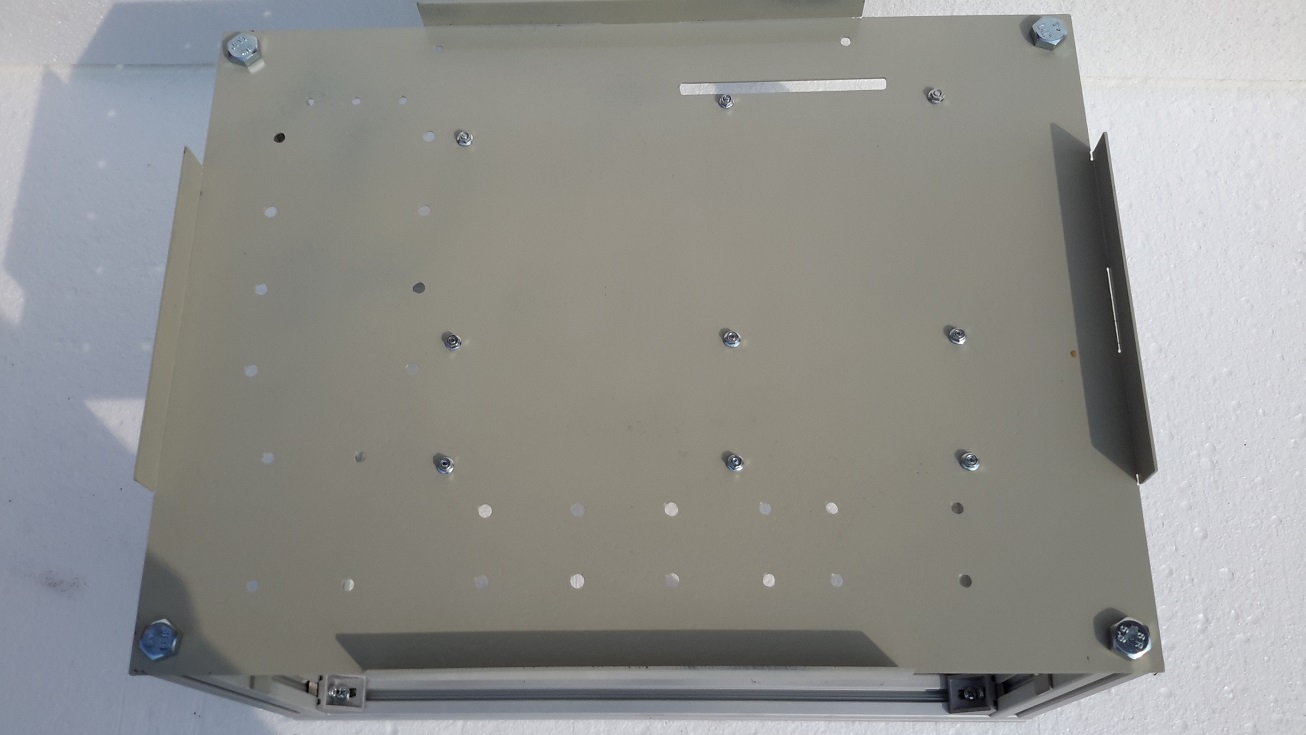

кстати на фото видна прорезь в основании - видюхи можно втыкать и в саму материнку.



@AndreyD1989, шести картам тут реально вольготно.

[KpAMeP99]

Скажите а как  крепится материнка к корпус и бп ?

Ведь у обычного писюкового БП  ,  дырки от шурупов  крепящих его к орпусу находятся на той же плоскости что и  входное гнездо эл.шнура.

И материна на каких то проставках должна стоять..  Как это у вас реализовано ?

[mikle]

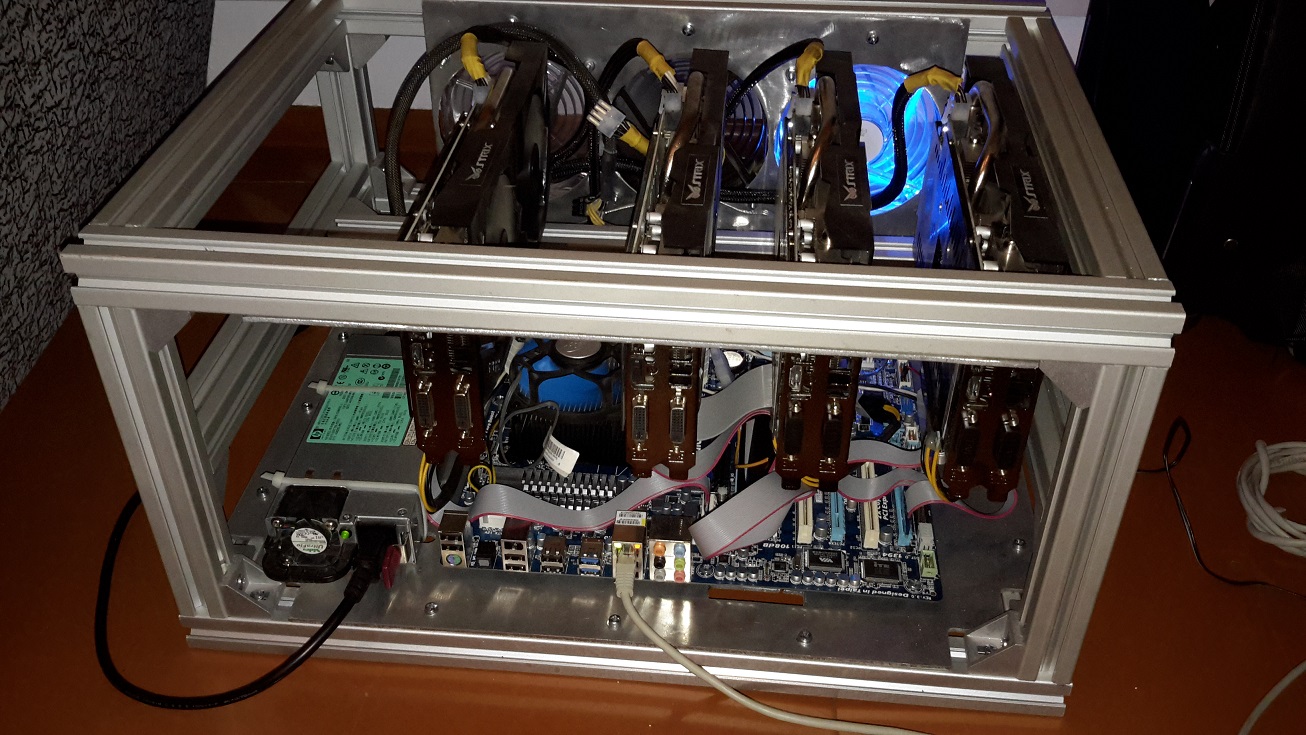

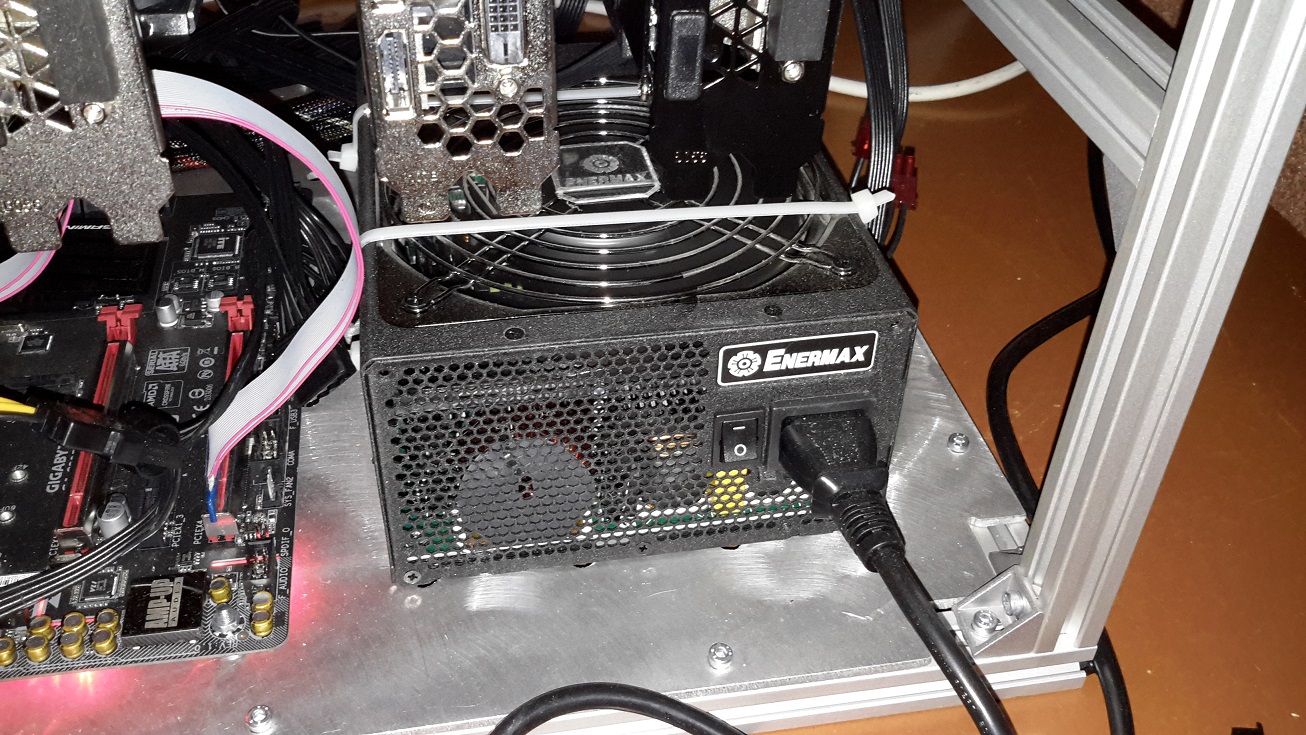

крепиться материнка болтами м4-на фото можно понять. блоки крепяться на стяжки, как атх, так и серверные. еще на фото первые варианты этих корпусов. на корпусе под трехслотовые карты(8*1070) работают пока 4 карты - жду умножители.

[mikle]

up

[Lexis77]

агам-овский конструктив практичней, т.к. имеет 8-ми гранные профили. Можно строить расположение гпу-ферм с учетом распределение воздушных потоков, с положением в 45°, а у твоего люминя только 90°

[mikle]

немного не пойму-зачем что-то ставить под 45 градусов? собрал с десяток ферм в таком конструктиве и ни разу не столкнулся с проблемой потоков, хотя и стоят они одна на другой по нескольку штук. все отлично продувается и доступ к любому узлу великолепный.

[mikle]

up

[evgenich]

Топик стартер ответьте в личку по поводу заказа стоек.
