Подключение серверного БП с pico PSU

[arturkomarov]

Собираюсь запитать от БП DELL z2360p материнку через picopsu.

Т.к. на всем этом еще висят видюхи R9 390, нужно, что бы материнка включалась одновременно с ними.

Вот где взять power on сигнал для серверного БП и как питать picopsu?

Есть 12V standby, 4A, наверное, для работы материнки этого не хватит, только для запуска.



У кого есть такой опыт?

[Lexis77]

@arturkomarov, зачем велосипед изобретать?

Силовые 12В подаешь на пикопсу и все. То, что на видяхи подается 12В, а мать выключена - ничем не грозит.

[Uliss]

В принципе задача решаемая.

Отпаять 8 контакт от платы pico PSU и подать на него с БП  +5 VDC Standby Voltage, при этом работа серверным БП будет аналогична работе с БП АТХ.

Для такого включения, чтобы не курочить плату, можно использовать удлинитель 24-пин PSU (все работы проводить на его проводах) и так же подать на материнку с БП сигнал PW_OK. Вам потребуется даташит на этот БП.

В результате получим возможнеость софтового вкл/выкл БП фермы.



Но, как сказал @Lexis77, все работает и без этого, с ручным запуском БП и последующим включением ПК.

@arturkomarov, Вы, главное, с нагрузкой этого БП по линиям 12в не переборщите...

[Podvoh]

У меня серверный БП плюс Пика, больше 3 гпу не запустилось почему то. Использовал доп. питание райзеров от серверного бп, питание материнки от Пики.

Uliss, как думаешь, почему?

[Uliss]

@Podvoh, pico PSU самая простенькая на 160Вт ?

Поставь амперметр во входящие 12в.

[Podvoh]

Ну не самая простенькая, купил за 1300 на Али. Попробую сейчас замерю. Входящее 12В в Пику же?

[Uliss]

@Podvoh, там одно и то же в интервале цен 800-1500р, все заявлены как 160-180Вт, в реалиях это не больше 60-80Вт в лучшем случае.

В общем, рассчитывай на ток не больше 6А.

[Димон Соник]



У меня серверный БП плюс Пика, больше 3 гпу не запустилось почему то. Использовал доп. питание райзеров от серверного бп, питание материнки от Пики.

Uliss, как думаешь, почему?





Райзеры были запитанны через полноценные молексы/сата с +5v ? Платки райзеров вроде нуждаются что бы было в том числе и 5v в разьеме питания.

[AndreyKravtsov]

Райзеры были запитанны через полноценные молексы/сата с +5v ? Платки райзеров вроде нуждаются что бы было в том числе и 5v в разьеме питания.



В таких случаях для подачи 5V на райзер применяются понижающие DC-DC преобразователи, коих на просторах Aliexpress предостаточно любой мощности и в любом исполнении. Без 5V (3,3V) карточка вовсе не запустится.

Edited 9 Jul 2016, 11:52 by AndreyKravtsov

[xxx7]

а без пики не обойтись? 12 напрямки на мать.3.3 и 5 через dc-dc? просто преобразователей куча.вообще на авито мини атх компы древние попадаются--там м2-atx стоит. стоили 600-800р

[AndreyKravtsov]





а без пики не обойтись? 12 напрямки на мать.3.3 и 5 через dc-dc?



Pico PSU это по сути и есть те же DC-DC в маленьком компактном исполнении. При наличии разъемов, преобразователей и самое главное желания - можно попробовать самому спаять что-то подобное.

[Uliss]





Pico PSU это по сути и есть те же DC-DC в маленьком компактном исполнении. При наличии разъемов, преобразователей и самое главное желания - можно попробовать самому спаять что-то подобное.



Да и не сложно это.

Делается из хвоста-удлинителя 24пин и DC-DC преобразователей на 3.3в и 5в.

-12в/-5в можно взять с серверного, если они там есть или сделать внешний бестрансформаторный АC-DC на BP5041A + DC5в (цена в пределах 100р), а +5в VSB, PW_OK и PC_ON использовать с серверного БП.

[rldep]

Хотел я было собрать ферму на R9 290 с серверным БП и pico-PSU. Конструктив такой, что 2 из 5 карт садятся не на райзеры (простые шлейфовые с доппитанием), а в разъемы PCIE x16.



И вдруг меня осенило: а ведь picoPSU может не потянуть питание двух R9 290 со слота?!

По разным материалам из интернета, карты 290/290X разных производителей потребляют от слота от 0 до 40 Вт. А у меня 2 карты, то есть до 80 Вт может оказаться потребление.

Других потребителей по +12 с picoPSU не планируется, кроме SSD. Питание CPU планирую делать с серверного БП напрямую.



Что же делать?

Edited 14 Sep 2016, 06:29 by rldep

[Zetto]

Хотел я было собрать ферму на R9 290 с серверным БП и pico-PSU. Конструктив такой, что 2 из 5 карт садятся не на райзеры (простые шлейфовые с доппитанием), а в разъемы PCIE x16.



И вдруг меня осенило: а ведь picoPSU может не потянуть питание двух R9 290 со слота?!

По разным материалам из интернета, карты 290/290X разных производителей потребляют от слота от 0 до 40 Вт. А у меня 2 карты, то есть до 80 Вт может оказаться потребление.

Других потребителей по +12 с picoPSU не планируется, кроме SSD. Питание CPU планирую делать с серверного БП напрямую.



Что же делать?

Взять доппитание напрямую с бп в обход пики.

[Uliss]

Что же делать?

Нет ничего сложного. Поскольку Pico сама будет питаться от серверного БП стабильными 12в, то просто установить перемычку между +12в 8-пин ДП материнки от серверного и +12в на 24-пин разъеме питания.

Или отпаять от платы Pico 10 и 11 ноги разъема и подать на них питание непосредственно со входа +12в платы.



Взять доппитание напрямую с бп в обход пики.

В каком месте на карту подать?

Прям к карте припаять или у слота контакты перерезать?



Конструктив такой, что 2 из 5 карт садятся ... в разъемы PCIE x16.

[rldep]





Или отпаять от платы Pico 10 и 11 ноги разъема и подать на них питание непосредственно со входа +12в платы.



Кстати да, интересный вариант. Беспокоит только то, что у БП нет дежурки, сделать полноценный soft-off не получится. Наличие +12 вольт на материнке в "выключенном" состоянии никак ей не повредит?

[Uliss]

Кстати да, интересный вариант. Беспокоит только то, что у БП нет дежурки, сделать полноценный soft-off не получится. Наличие +12 вольт на материнке в "выключенном" состоянии никак ей не повредит?

Странно, что нет дежурных +5в, они обычно на всех есть для питания автоматики включения.

Альтернативная дежурка для любого серверника



[rldep]





Дежурка для любого серверника

Я уж и сам об этом думаю...

[Zetto]

В каком месте на карту подать?

Прям к карте припаять или у слота контакты перерезать?



Я имел ввиду дать напрямую +12 в 4/8 пин с серверного, вроде как слоты расширения оттуда загребают. А вот насчёт подать на 24пин напрямую с серверного - супер! Как всегда просто и изящно, возьму на вооружение, спасибо @Uliss,

[Neotex]

А потянет ли по +3.3 В 2 карты picoPSU?

[Lexis77]

Думаю и 6 потянет

Там нагрузки никакой.

[iRybin]





А потянет ли по +3.3 В 2 карты picoPSU?



от карт и пики зависит... у меня вот 5 280X и я в больших сомнениях, щито делать - родной голдовый ATX требует ремонта или замены - а простаивать не дело...





Думаю и 6 потянет Там нагрузки никакой.



Ой не скажи - я замерял токи 290-ой и 7950 по 5 вольтам на USB-райзере - там до 5 ампер было. 7990-ые не мерял, но они с дохлыми USB-райзерами (которые с флоппи-коннектором питания) вообще нормально не работали... 5 карт это уже 25 ампер получается, а Пика дай бог 10А даёт и то не каждая...



It's a real problem :(

[Uliss]

Ой не скажи - я замерял токи 290-ой и 7950 по 5 вольтам на USB-райзере - там до 5 ампер было. 7990-ые не мерял, но они с дохлыми USB-райзерами (которые с флоппи-коннектором питания) вообще нормально не работали... 5 карт это уже 25 ампер получается, а Пика дай бог 10А даёт и то не каждая...



Ничего не путаешь?

По 3.3в (5в) карты потребляют обычно 1.2-1.5А, не более, по 12в от 2.5А и до запредельных 7-8А.

Речь идет о потреблении со слота/райзера.



Для Pico 150-200Вт обычно заявлены такие параметры:



И это при входном напряжении до 24в.

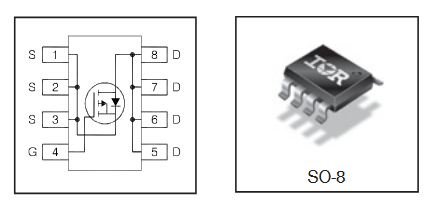

Хоть убейте, но не вижу я там регулирующих цепей на ток 10А при преобразовании с 24 до 12в.



Поэтому включаем голову и решаем какие цепи фермы питать от Pico, а какие напрямую от серверного БП.

[Meisner]

Ой не скажи - я замерял токи 290-ой и 7950 по 5 вольтам на USB-райзере - там до 5 ампер было. 7990-ые не мерял, но они с дохлыми USB-райзерами (которые с флоппи-коннектором питания) вообще нормально не работали... 5 карт это уже 25 ампер получается, а Пика дай бог 10А даёт и то не каждая...



сомнительно, правда  у меня жирафы висят, но не думаю что по 5в в картах есть сколь либо значительный    разбег по току



12 штук висит на дс-дс 15а и при этом он даже не теплый, так что ни о каких 5а на карту речь не идет





а вообще повесить 2  райзера и не морочить голову этим цирком   за 10уе экономии, это к вопросу по теме

Edited 15 Sep 2016, 03:50 by Meisner

[iRybin]

Кажись нагнал я - https://forum.bits.media/index.php?/topic/219-ubitoe-zhelezo-sviazannoe-s-dobychei-bitcoin/page-21&do=findComment&comment=433072 - 1А у меня получался на 290-ой.



Тогда можно рискнуть и шлейфовую ферму повесить на пику
