Помогите с разборкой Antminer S7


Recommended Posts

Posted (edited)

Доброго времени суток уважаемые друзья.... У меня паника. Причем уже 2 недели. Скажем вкратце. У меня есть несколько  майнеров и вечная проблема охлаждения меня привела к разработке СВО. Заранее говорю что инженер и имею ЧПУ станки. Все сделал, но пока пытался посрывать радиаторы убил 1ну плату. Убил страшно и жестоко.=). Дальше во избежание повреждений через дилера нашел "вроде бы как" опытного мастера. Отправил ему 3 лезвия и человек тупо пропал.... уже 2 недели человек просто игнорит. Гудки идут и все. В результате, -1 асик, и куча закупленного материала... Помогите с таким вопросом. Мне надо снять воздушное охлаждение с лезвий. Оно приклеено теплопроводящим клеем. Слышал что есть теория в отмачивании но я ничего не знаю. Спасите мои нервы)

Edited by Avengerus
Posted

@Avengerus, забей.
Короткие радиаторы припаяны - их только отпаивать.
Длинные приклеены. С горем пополам, их берет крамолиновский флаксофф.

Даже если все удачно снимешь и ничего не повредишь в плане пайки, то мягко говоря, затрахаешься отчищать плату от старого клея. (я пробовал). В общем пока подготовишь один асик под охлад, уже на вторичке будут S11 сливать по цене люминя.

Posted

А в системе СВО существующие радиаторы не могут отводить тепло? Зачем их снимать то ?

Posted

@Avengerus,забыл сказать, те радиаторы, что припаяны (желтые), их нельзя замыкать между собой, бигбарабум будет.

Posted

Я мягко говоря в шоке.... :unsure:

А может он в душе рационализатор и когда то будет принят на работу в BITMAIN  :P

Posted





Avengerus,забыл сказать, те радиаторы, что припаяны (желтые), их нельзя замыкать между собой, бигбарабум будет.



сегодня чистил майнеры изаметил что один радиатор сполз и косаеться соседнего и как раз по схеме он должен коротить,  но все работает.... попытался их немного раздыинуть но все бесполезно... всунул обратно и вроде работает даже температура как и положенно после чистки упала...

но вопрос конечно открытый...

там если верит схеме как мы проверяди напряжение между оставшимися чипами должно вдвое вырасти а незадействованые чипы не должны бы определяться... но еще раз повторюся что все работает...

Posted (edited)

я знаю...

как раз замыкаються те что по средине между разными потенциалами

может там лак еще какойто остался на радиаторах... но прижались они плотно...

Edited by tfoto
Posted

Я мягко говоря в шоке.... :unsure:

Я могу понять Вашу реакцию. Ибо действительно сложно воплотить мою идею. Но я уверен что она будет работать на 100%. А цена. Если дело пойдет то отлить цельный радиатор будет дешевле чем все маленькие.

@Avengerus,забыл сказать, те радиаторы, что припаяны (желтые), их нельзя замыкать между собой, бигбарабум будет.

Спасибо) Но я уже это тоже знаю так как проводил анализ платы. И применю слюду

@Avengerus, забей.

Короткие радиаторы припаяны - их только отпаивать.

Длинные приклеены. С горем пополам, их берет крамолиновский флаксофф.



Даже если все удачно снимешь и ничего не повредишь в плане пайки, то мягко говоря, затрахаешься отчищать плату от старого клея. (я пробовал). В общем пока подготовишь один асик под охлад, уже на вторичке будут S11 сливать по цене люминя.

У меня уже все готово. Только нада присоединить. Думал кстати сфрезировать радиатор но не знаю или это навредит кристалу

Posted

@Avengerus, ну если руки растут из правильной попы, то могу дать след. совет - поставить плату на паяльную станцию, мелкими радиаторами вниз. При температуре 240-260гр, он сами все отвалятся, главное равномерный нагрев.
Далее, можно засунуть плату в морозилку и после охлаждения пробовать "скручивать" радиаторы с чипов.

Если стачивать, то там все фатально может произойти, т.к. фреза может зажевать ребро радиатора и сорвать его с чипа, снеся все вокруг. А до самого кристалла там примерно 0.1-0.2мм (я стачивал) - https://forum.bits.media/index.php?/topic/18664-antminer-s5-opyt-remonta/page-4?p=355719&do=findComment&comment=355719

Posted

@Avengerus, ну если руки растут из правильной попы, то могу дать след. совет - поставить плату на паяльную станцию, мелкими радиаторами вниз. При температуре 240-260гр, он сами все отвалятся, главное равномерный нагрев.

Далее, можно засунуть плату в морозилку и после охлаждения пробовать "скручивать" радиаторы с чипов.



Если стачивать, то там все фатально может произойти, т.к. фреза может зажевать ребро радиатора и сорвать его с чипа, снеся все вокруг. А до самого кристалла там примерно 0.1-0.2мм (я стачивал) - https://forum.bits.media/index.php?/topic/18664-antminer-s5-opyt-remonta/page-4?p=355719#

Огромное спасибо. Буду пробовать

Posted

ппц людям заняться нечем...

В масло бы кинул если так шум мешает, но какой смысл если S7 уже устарели?

Posted

@subw, что, уже в минус майнят?


@kargala, похоже нет - большой радиатор на все чипики и от него уже жидкостный отвод тепла, как я понял. )


@Avengerus, овчинка будет стоить выделки? Даже если у вас бесплатное сырьё и оборудование - трудозатраты стоят того?

Posted

Майнер с жидкостным охлаждением я бы с удовольствием приобрел для обогрева дачи.

Пусть даже слегка устаревший - все равно все истраченное электричество идет в плюс так как экономит на отоплении.

  • 2 months later...
Posted (edited)

сегодня разбирал С7, клееные радиаторы снимаются на ура, термоклей немного сложнее отдирать от чипов, но тоже не более получаса на хэшборду. попробую для эксперимента поставить огромный радиатор вместо кучи клееных, благо со стороны чипов, чипы самые высокие на плате и проблем накрыть все плитой нет, может получится сделать "тихий С7"

одну плату продул паяльной станцией и она завелась

есть еще одна, при старте показывает только один чип из 45.

визуально второй чип был вздутый и дорожки с одного угла потемнели, я его выпаял, и запустил хэшборду, она теперь дуркует, показывает что на борту 48??? чипов, все 00000 00000 00000 как положено, и не стартует.

Edited by Kavjlaeg
Posted

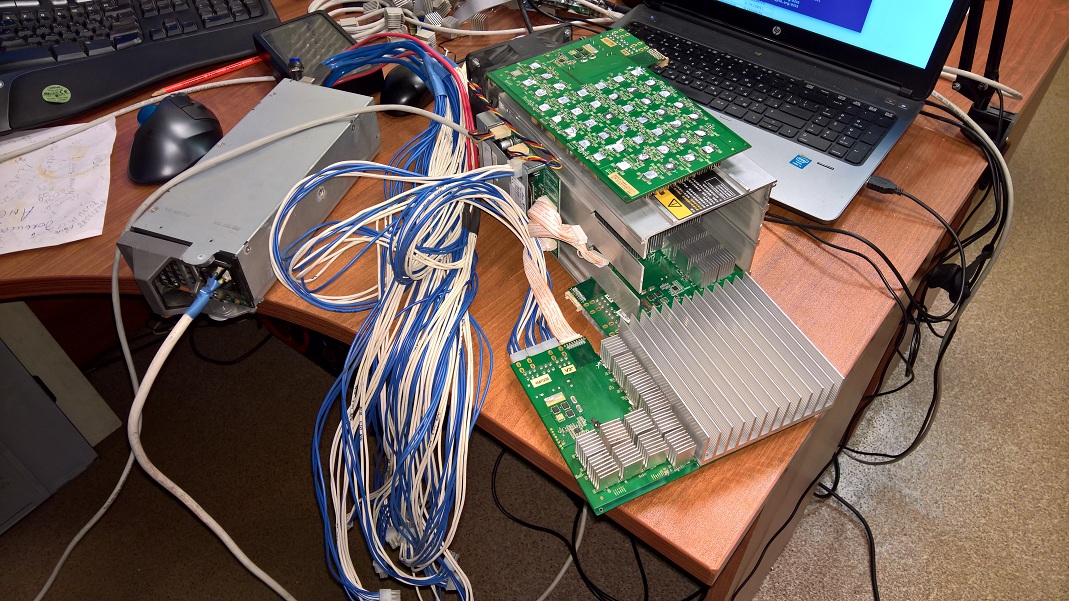

радиатор временный, для определения рабочей температуры, "родные" без обдува сразу ушли за 80с, "плита" на 20С холоднее.

на днях попробую вырезать "плиту" строго под чипы и поболее размерами.



Posted

@Kavjlaeg, какая марка профиля радиатора?

Эти радиаторы с 10мм расстоянием между ребер рассчитаны на конвекционное охлаждение, ИМХО сюда больше бы подошли радиаторы как от Зевсов, там 5мм расстояние.

Или AB0093 профиль http://www.ligra-spb.ru/Profile.htm



А как у чипов на предмет общей плоскости? Все четко на одном уровне и без перекосов?

В тесте как радиатор ставили - на прокладки или на пасту?

И что с креплением к плате? Там совсем нет отверстий.

Posted

@Kavjlaeg, какая марка профиля радиатора?



Или AB0093 профиль http://www.ligra-spb.ru/Profile.htm



А как у чипов на предмет общей плоскости? Все четко на одном уровне и без перекосов?



В тесте как радиатор ставили - на прокладки или на пасту?



И что с креплением к плате? Там совсем нет отверстий.

мне кажется по теплоемкости надо пробовать AB9029



общая плоскость так себе, т.к. плата имеет небольшой изгиб



в тесте все было на КПТ-8 под собственным весом



радиатор хочу прижимать винтовой струбциной в 4-6 точках, паяные радиаторы через изоляцию на твердое перфорированное основание приложить и сверху AB9029 на термопасте, размеры будут радиатора +25% к плате, т.к. 300мм профиля всего 356Ватт могут рассеять, это впритык.

Posted





300мм профиля всего 356Ватт могут рассеять, это впритык.



ИМХО это при конвекционном охлаждении, с вентиляторами гораздо больше.

Да уж больно он здоровый этот 9029... почти 90мм высотой - или вы решили безвентиляторный асик собрать?



Можно поставить с горячей стороны 0093, а с холодной поджать плату чем-нибудь потоньше, вроде 0092.

Posted

Кстати, а что у s7 с потенциалами питания по площадкам теплосъема на плате?

ИМХО он от s5 в этом вопросе не далеко ушел, а у того, при замыкании этих площадок одной шиной (радиатором) получался один большой ПЫХ!

Posted

не далеко ушел, а у того, при замыкании этих площадок одной шиной (радиатором) получался один большой ПЫХ!

припаянные радиаторы через изолирующую термопрокладку буду сажать, там потенциал на радиаторах

жаль у ЛИГРЫ не оказалось радиаторов в наличии, которые изначально задумал.

Сейчас отправил им чертежи для бутерброда из АВ9011+АВ9029, жду ответа.
