Серверный БП в ферме на ВК (применение DC-DC 5в)

[bebop]

Добрый день.

Мой вопрос почему-то уже 2 раза удалил.

Повторю его в третий раз тут.

Какие преобразователи 12v-5v можно использовать для запитки usb райзера, используя серверный БП?

[Lexis77]

Любые dc-dc, которые подходят по току.



А каким образом заголовок относится к самому вопросу?
У меня зеленая машина!!! На сколько будильник поставить?



[bebop]

Ну как есть бп, есть вк, ести райзер usb, но нет понимая откуда взять 5v для запитки райзера.

И сколько может потреблять ВК по линии 5v через райзер?

Любые dc-dc, которые подходят по току.



А каким образом заголовок относится к самому вопросу?У меня зеленая машина!!! На сколько будильник поставить?



Видимо у вас день не задался, жаль.

Ps: и машина у меня серебристая, а будильник уже стоит.

Edited 20 Apr 2016, 19:25 by bebop

[Lexis77]

@bebop,если у тебя пика стоит, то в чем заморочка? Еще раз говорю - любой крен5а или lm1117 или другой аналог на 5в и радовайся!
Если ты хочешь сделать силовые 5В из 12В, чтоб там апмпер 20-40 было, то готовь 1 олимпион денег! Ибо если бы это было так просто,то любые БП АТХ были бы 12В и размером с мобильник, т.к. все остальные силовые коммутировались бы просто через кренки ))))

@wedtur13,@bebop, это уже кстати, хрензанеткакая тема, в которой объясняют, как воткнуть серверный БП в обычный комп вторым и т.д.

[Oz]

Серверный БП из воздуха не берётся. Если он брался под ферму, то Вы должны были ознакомится тут - https://forum.bits.media/index.php?/topic/10447-raspinovka-i-prochie-tonkosti-nastroiki-server/
* Просто потому что других источников на русском языке нет.

Последняя строчка заглавного поста говорит,



Подключение серверного БП к материнской плате - http://ru.aliexpress.com/af/24pin-mini%25252dITX-DC-ATX-power-supply.html?spm=2114.031020208.0.326.jcRv5r&site=rus&groupsort=1&SortType=price_asc&g=y&SearchText=24pin+mini-ITX+DC+ATX+power+supply&isAffiliate=y&initiative_id=SB_20160111021054&shipCountry=ru&filterCat=202000568,202000349,202001107



Если смотреть с технической стороны, то нужен преобразователь питания с 12v, на 5v и 3.3v. Их тысячи. Ссылок не хватит.



У меня есть вопрос. Какие вообще могут быть вопросы? И куда ещё можно разжёвывать?

[Uliss]

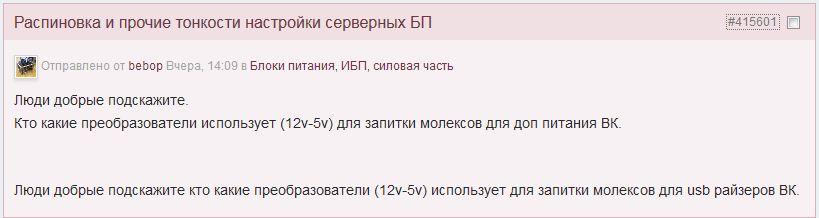

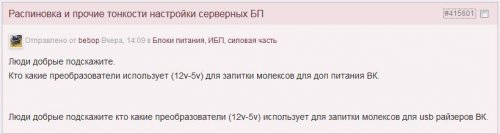

Мой вопрос почему-то уже 2 раза удалил.

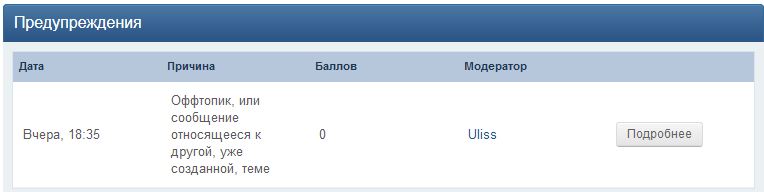

Удалил. Первый раз, надеясь на понимание, просто удалил, второй раз с предупреждением за оффтоп:







И понимание, наконец-то, пришло!



тут вопрос в одном какие нужны преобразователи на 5 вольт для запитки удлинителей для вк, так какие серверном бп есть 5в номинальные, что то около 0,5 ват.



Подойдет любой DC-DC преобразователь 12/5в, или линейный стабилизатор 12/5в, или отдельный сетевой БП 220/5в с выходным током (ИМХО) в 1.5-2 раза превышающем ток потребления карты или группы карт по линии 3.3в. Превышение выходной мощности "питателя" - для обеспечения работы в непрерывном режиме.



Есть некоторые наработки с результатами потребления разных карт по линиям питания

https://forum.bits.media/index.php?/topic/16182-obsuzhdenie-zheleza-dlia-maininga-ethereum/page-208&do=findComment&comment=414002

http://www.thg.ru/graphic/test_radeon_r9_390x_r9_380_r7_370_part2/index.html



По факту, вам нужно отталкиваться от значения потребления именно ваших карт по линии 3.3в.

И полученный ответ от  @Lexis77  "Любые dc-dc, которые подходят по току." полностью отвечает на ваш вопрос.



Если вы ожидали получить ссылку на такой питатель или его марку/модель, то напрасно, поскольку вопрос поставлен не корректно и не уточнены важные параметры потребления карт. Как и сами карты и их количество.



Вопрос получился из серии: " Хочу открыть маленькое производство у себя дома, хватит ли мне автомата на 16А на кабельном вводе? Сколько нужно розеток, чтобы все включить?"



P.S. Название темы поправил

[bebop]

А откуда там 3.3 вольта, если в sata molex 12/gnd/gnd/5? Может я ошибаюсь.

И если 1 карта типа 7970/r9 280/380/290/390 потребляет около 1А по линии 5v, то нужно по 1 крену на 1 райзер, да и греться он будет градусов до 70-80

С пики можно было бы взять эти 5v, но как то стремно на 5-6 карт это делать. Так как нет вообще никаких ттх этих пик.

Edited 21 Apr 2016, 07:26 by bebop

[Uliss]

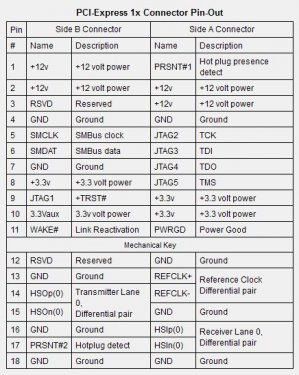

А откуда там 3.3 вольта, если в sata molex 12/gnd/gnd/5? Может я ошибаюсь.

потребляет около 1А по линии 5v, то нужно по 1 крену на 1 райзер, да и греться он будет градусов до 70-80



(12в-5в) * 1А = 7Вт



Вполне можно снизу к плате райзера привинтить алюминиевую полосу-радиатор по размеру платы и на нее установить КРЕН5В/Г.

И перевести питание на 12в.

[bebop]

Следовательно в самом райзере есть преобразование 5v-3,3v, если pci-e нужно 3.3 а подает мы на райзер 5v. Интересно что там для этого применяется, возможно вместо 12/gnd/gnd/5 можно будет организовать 12/gnd/gnd/12. Это будет проще и надежнее с точки зрения лишних элементов в системе.

[Uliss]





Следовательно в самом райзере есть преобразование 5v-3,3v, если pci-e нужно 3.3 а подает мы на райзер 5v. Интересно что там для этого применяется



Посмотрите повнимательней, там линейный стабилизатор на 3.3в установлен на плате.

Вариант с внешней КРЕН для того, чтобы не врезаться в схему райзера для перехода на 12в питание.

КРЕН закрепить на внешней полосе, а пару кондеров напаять прям на монтажные выводы молекса на плате.

[bebop]

А что есть внешняя полоса?

[Uliss]





А что есть внешняя полоса?



Будет, если....



снизу к плате райзера привинтить алюминиевую полосу-радиатор по размеру платы

[igorwhite]

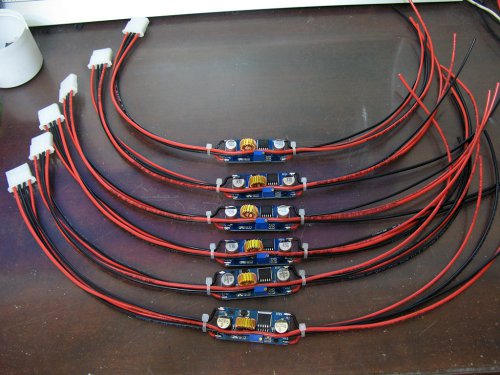

Если еще актуально то питаю по линии 5в USB райзеры вот таким DC-DC преобрaзователем Шесть карт R9 390 тянет на ура!

[Димон Соник]

А готовых USB райзеров пока нет в природе таких, чтобы их можно было питать от 12в, ничего не паяя?

[Uliss]

А готовых USB райзеров пока нет в природе таких, чтобы их можно было питать от 12в, ничего не паяя?

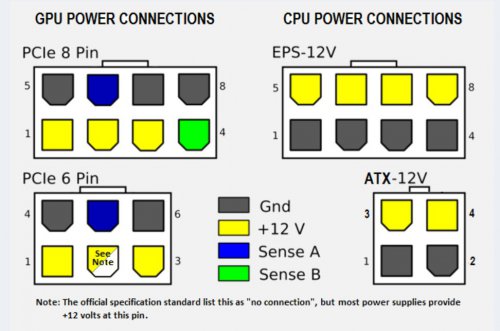

Точно так же, как нет в природе готовых копусов под 6 видеокарт, "заводских" серверных БП с 12 6/8пин хвостами и выносной панелью запуска с

синхронизатором, розовых пони, единорогов и даже Деда Мороза.

[9658494949@bk.ru]

Точно так же, как нет в природе головых копусов под 6 видеокарт, "заводских" серверных БП с 12 6/8пин хвостами и выносной панелью запуска с

синхронизатором, розовых пони, единорогов и даже Деда Мороза.



Дед Мороз есть!.. Вчера по телефону общались.



Совет-просьба-пожелание: вы сфоткайте блок питания уже сразу со всем прибамбасами навешанными и прямо в самый первый пост запихните. И стрелочки сноски - что есть что или по номерам даже с коротеньким объяснением и можно на подобное ссылку на тот же Али... Больше спрашивать не будут... наверное. :)

Edited 9 Jul 2016, 13:17 by omo74

[moneymaker]

Точно так же, как нет в природе готовых копусов под 6 видеокарт

Ну как же, есть *скромно

[Uliss]





Ну как же, есть *скромно



Я не о Hand Made, а о том, что можно купить в обычном магазине компьютерных принадлежностей.

[inxs]

http://www.newegg.com/Product/Product.aspx?Item=N82E16811119092

был такой атх\бтх сверху\снизу мать\бп все переставляется. качество сборки - идеально. корпус мечта! прое..л я его =((

Edited 10 Jul 2016, 00:01 by inxs

[PanDiman]

может немного не сюда, но все же http://ru.aliexpress.com/item/X7-ATX-500-500W-High-Power-24PIN-DC-ATX-Power-Supply-with-Dual-12V-Output-Channels/32665780744.html?spm=2114.10010208.100009.3.EG1JU2&scm=1007.13339.33317.0&pvid=60a21088-34e5-4b98-86e9-bd0de6cbef36&tpp=1

[bebop]

может немного не сюда, но все же http://ru.aliexpress.com/item/X7-ATX-500-500W-High-Power-24PIN-DC-ATX-Power-Supply-with-Dual-12V-Output-Channels/32665780744.html?spm=2114.10010208.100009.3.EG1JU2&scm=1007.13339.33317.0&pvid=60a21088-34e5-4b98-86e9-bd0de6cbef36&tpp=1



Вещь!

Но один фиг переделывать нужно, молексов маловато. Куча ненужных 6пин разъемов. А для райзеров и для винта все равно не хватит.

[AndreyKravtsov]

может немного не сюда, но все же http://ru.aliexpress.com/item/X7-ATX-500-500W-High-Power-24PIN-DC-ATX-Power-Supply-with-Dual-12V-Output-Channels/32665780744.html?spm=2114.10010208.100009.3.EG1JU2&scm=1007.13339.33317.0&pvid=60a21088-34e5-4b98-86e9-bd0de6cbef36&tpp=1



А не проще ли за эти же деньги купить обычный ATX блок, например Chieftec на 500 Вт? Будет куда удобнее и надежнее. Для системы и райзеров должно хватить (если, конечно, речь идет не о 370 или 480 видеокартах).

[bebop]

А не проще ли за эти же деньги купить обычный ATX блок, например Chieftec на 500 Вт? Будет куда удобнее и надежнее. Для системы и райзеров должно хватить (если, конечно, речь идет не о 370 или 480 видеокартах).

Ну это по сути и есть тот же самый чифтек, только без металлического корпуса и вентилятора )))

[AndreyKravtsov]

Ну это по сути и есть тот же самый чифтек, только без металлического корпуса и вентилятора )))



Даже если и так, то преимущества ATX очевидны. В любой момент его можно продать или поставить в любую систему и использовать как обычно, а этот недоблок очень узконаправленый и не пригоден для других целей. Ладно если бы он стоил раза в 2 дешевле, а так, ИМХО, бесполезная ерунда.

[iRybin]

@AndreyKravtsov, тут просто есть группа майнеров, которая не переваривает "больше 1 БП на устройство". Ну - разные причины для этого. Я вот один из них - был, есть, буду. И причина даже не в том, что "одна дорогая платина лучше двух дешёвых бронз"...

Edited 12 Jul 2016, 00:12 by iRybin
