Нужна принципиальная схема БП Power man IP-P850K3-3

[pev5691]

Привет всем.

Имеется неисправный  Power Man IP-P850K3-3, отказывающийся выходить на рабочий режим.

После включения пытается раскрутить вентиляторы, но не может.

Цикл безуспешно повторяется постоянно.

Работал под двумя Gigabyte R9 290, без нареканий.

Ищу принципиальную схему. Нагуглить и наяндексить ничего не получается.

Вроде должна подойти схема от Inwin и Corsair, но их тоже не нашел. Есть схемы до 500 ватт и точка.

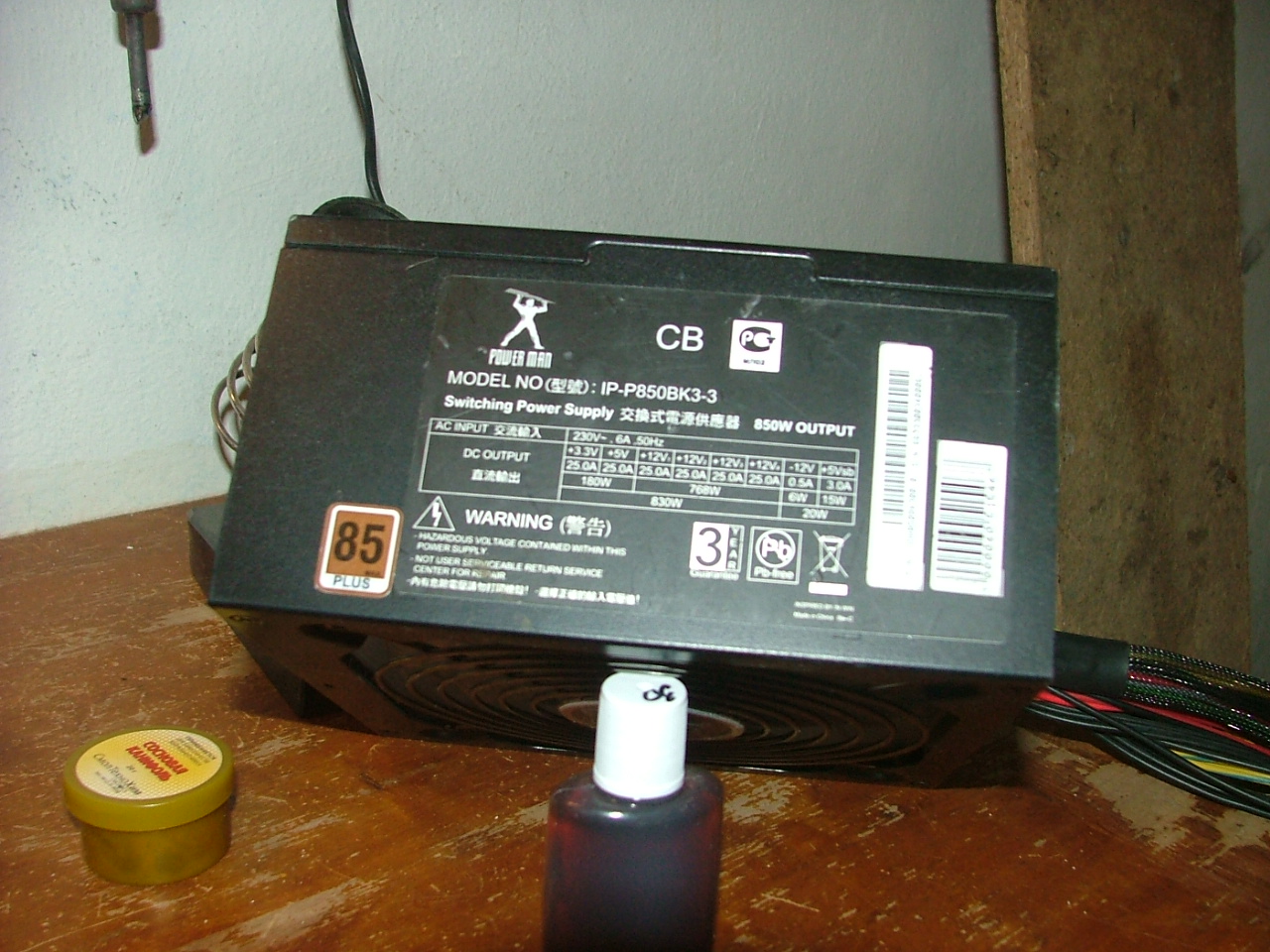

Вот что на шильдике

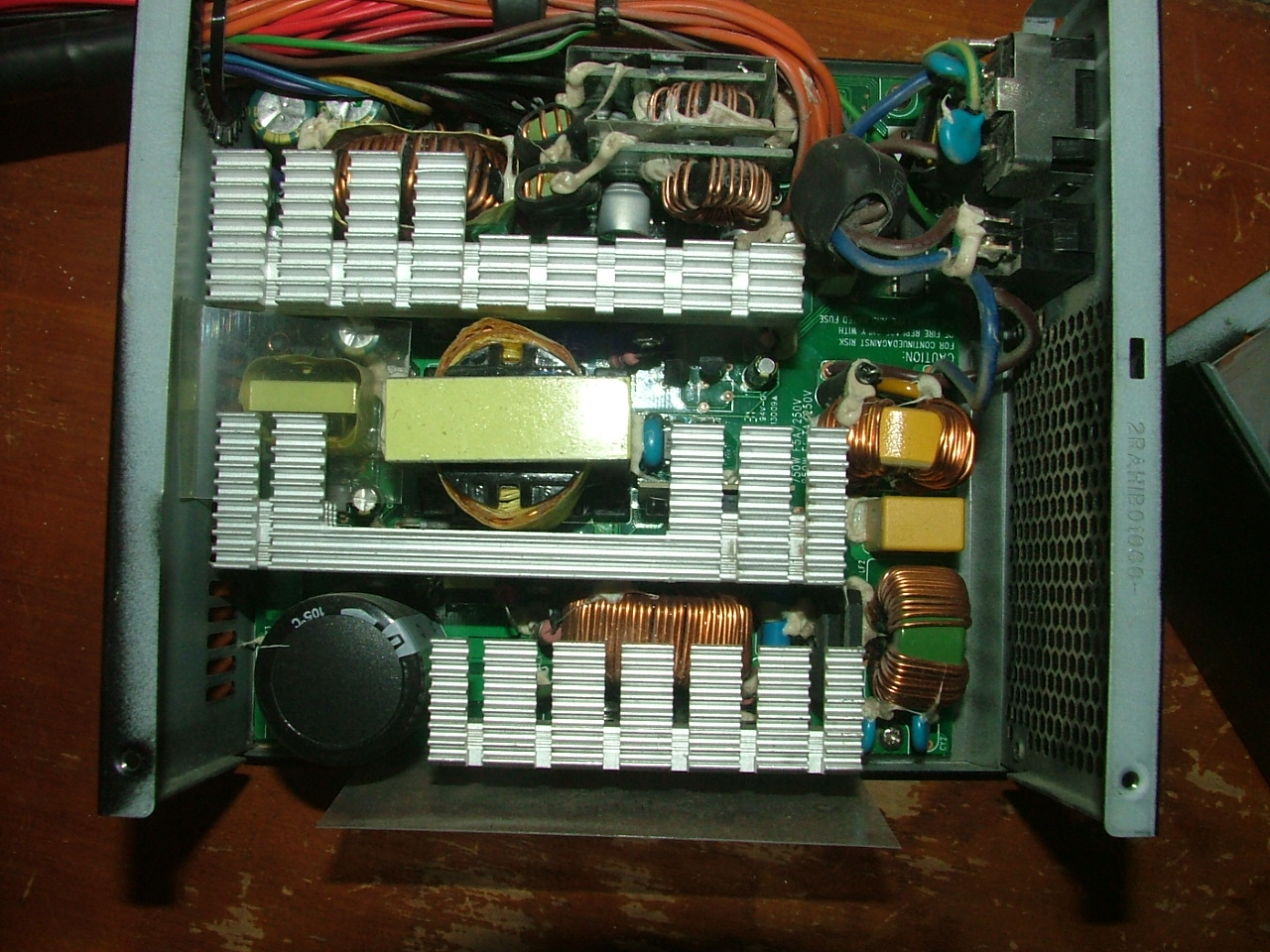

А вот что внутри.
Внешним осмотром нифига не вижу, потрошить не тороплюсь по причине отсутствия схемы.



[Lexis77]

[scopus]

@Lexis77,словОв нет..

[rldep]

@Lexis77, это дежурка данного блока, или шутка?

[Lexis77]

@rldep, чем один импульсник отличается от любого другого? По-моему шутка - это сам вопрос.

[rldep]

@Lexis77, я в свое время с плат срисовывал, приходилось для этого мешающие элементы выпаивать... Понятно, что схема в итоге более-менее типовая получаась, но где какой элемент стоит - изначально непонятно было.

[Lexis77]

Если с дежуркой проблемы, то собирается она на SG6848, CM6800 полностью аналогична ML4800, все остальное - обычное колесо и никто ничего нового не изобрел.

[pev5691]

Всем спасибо, проблема решена, хотя принципиальной схемы ЭТОГО блока питания так и не нашлось.





Варианты схем дежурок с разными номиналами, вариантами монтажа и т.п. - конечно замечательно и чуть-чуть облегчают жизнь при прорисовке схемы вручную, но толку от них мало, по-большому счету, поскольку базовые вещи тут одинаковы для всех, и ничего в этом колесе придумать нового не получится, за исключением конкретных, практических реализаций на конкретном производстве в тот отрезок времени, когда собиралось именно это устройство.

Самая замечательная весчь в этом деле, конечно же производственная схема.для конкретного партнумбера, на что я и надеялся, создавая этот пост.

Я чертовски ленив и упорным перепахиванием схем никогда не занимался, хотя попадались тяжелые случаи, не укладывающиеся в закономерности проявления дефекта.

Тут, кстати такой же случай. И слава богу, что я не полез дербанить модули из него, с целью вычислить дефект. Пока упирался в замеры всех возможных параметров, столкнулся рядом труднообъяснимых явлений. Особенно заинтересовало то, что запуск вручную прокатывал в ста процентах случаев.

А вот запуск с материнки - раз на раз и еще с разными отклонениями. Причем иногда все работало отлично.

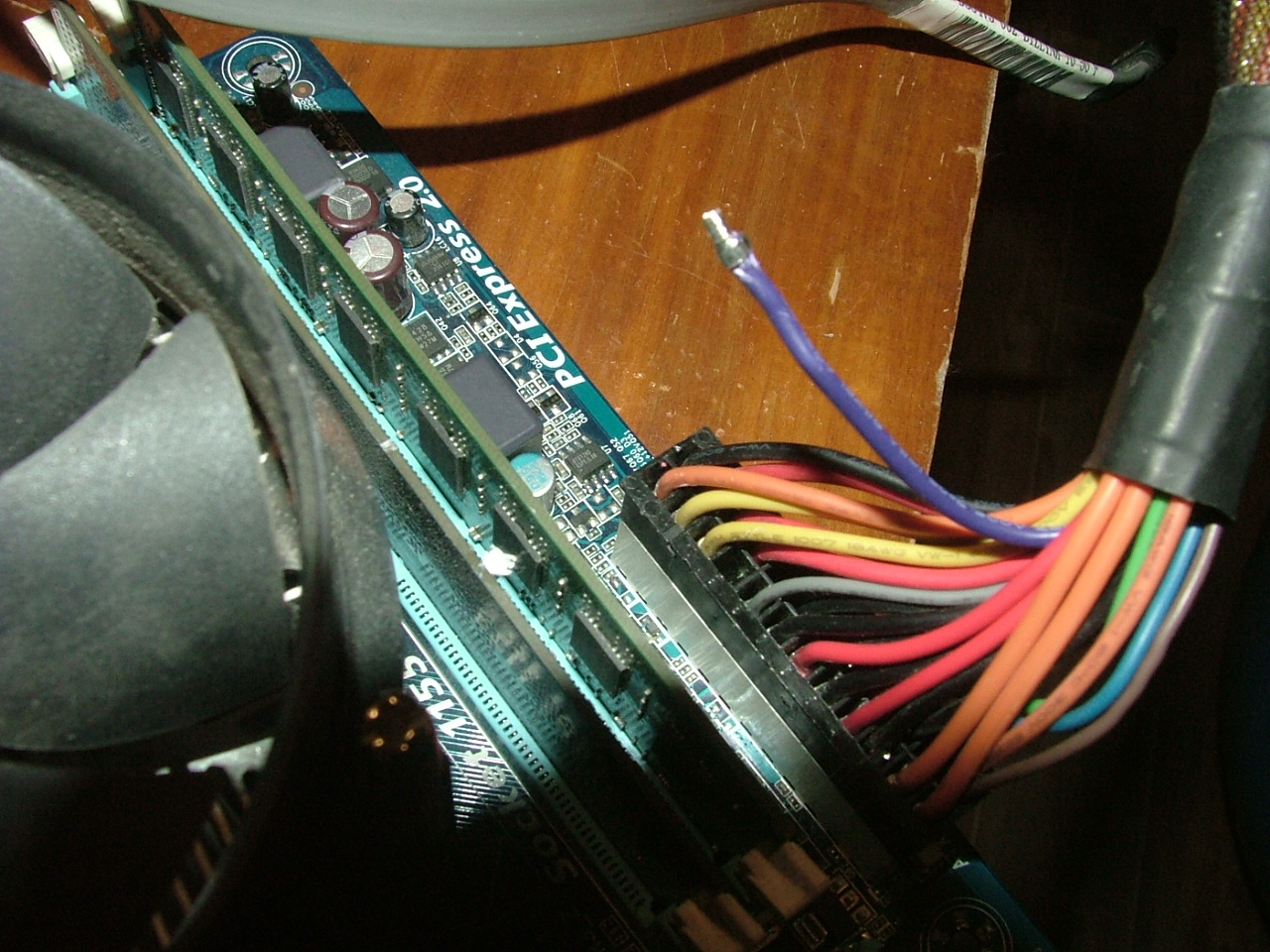

На картинке видно, что сломан разъем на пурпурном проводе, который отвечает за подпитку в режиме "standby".

Вот из-за этого низкокачественного изделия моя самооценка в течении нескольких часов опустилась ниже плинтуса.

З. Ы. Если вдруг отыщется схема на power man IP-P850BK3-3 P/N 1DDH850BK30010 - буду рад. В моих архивах она много места не займет, а в случае чего - может и спасти. Хотя, чует мое сердце, была бы схема - блок бы уже был окончательно сломан и паувэрмены преданы анафеме... :D
