Руководство по ремонту майнеров Innosilicon серии A11

Компания ZEUS MINING подготовила и обновила последнее руководство по обслуживанию майнеров Innosilicon серии A11, которое может помочь обслуживающему персоналу быстро устранить неполадки и устранить неисправность хеш-платы майнеров серии A11.

Ⅰ. Представление моделей майнеров серии A11

Модели майнеров серии A11 с точки зрения сборки имеют два очевидных отличия от других моделей, см. следующий рисунок:

1. Слева направо хэш-доска: хэш-панель 1 --- хэш-панель 4;
2. Кабель SPI отсутствует, плата управления серии A11 и хеш-плата подключаются через плату адаптера.

В настоящее время существует 6 типов моделей:

A11 Samsung частица, есть 8G и 16G;
A11M Частицы магния , 16G;
A11MX Частицы магния, 8G;
A8P эквивалентен A11
A8PM эквивалентен A11M
A8PMX эквивалентен A11MX.

Из-за разных частиц DDR (марка, емкость частиц) каждую модель нельзя собрать по желанию!

Не рекомендуется смешивать хэш-платы/хеш-модули, пока вы не разберетесь в свойствах машины. Предпосылка сборки хеш-плат / хэш-модулей заключается в том, чтобы информация о коде SN, наклеенная на ствол всего майнера, была согласованной.

Существует два типа информации о коде SN:

RA51: например, RA51A21A2400441

RB51: например, RB51XN21C090704

Принцип взаимной сборки кода RB51 SN:

Их можно напрямую собирать друг с другом;

Принцип взаимной сборки кода RA51 SN:

1. Шестая цифра кода SN должна совпадать;
2. Оба являются AG или оба являются BG;
3. Для майнеров A11M майнеры производства 21 и 22 нельзя смешивать (смотрите 7 и 8 код SN).

Ⅱ. Строительство ремонтной платформы

Платформа для ремонта, используемая для ремонта хеш-платы A11, должна использовать плату управления A11, программа ремонта которой была записана в плату управления (программа ремонта разделена на Samsung RA51 и магниевый RB51, и каждый ремонтный пост оснащен 2 ремонтными блоками). специальные платы управления) , и плата питания для тестирования одного модуля, или плата питания самого A11, используйте блок питания самого A11 или блок питания постоянного напряжения 12 В. Ремонтная платформа строится следующим образом:

Ⅲ. Устранение неполадок неисправных майнеров

Если взять в качестве примера техническое обслуживание неисправного майнера, этапы ремонта будут следующими:

1. Перед включением питания вам необходимо использовать зуммер мультиметра, чтобы определить, есть ли короткое замыкание на конце источника питания хеш-платы;

2. Если в хэш-плате произошло короткое замыкание, вам необходимо отключить хэш-плату и источник питания, отдельно измерить хэш-плату, и найдите короткозамкнутую хэш-плату;

3. Сначала проверьте, не поврежден ли внешний вид хеш-платы короткого замыкания, а затем удаляйте каждый модуль хеш-платы один за другим, пока не будет найден модуль хеш-платы короткого замыкания;

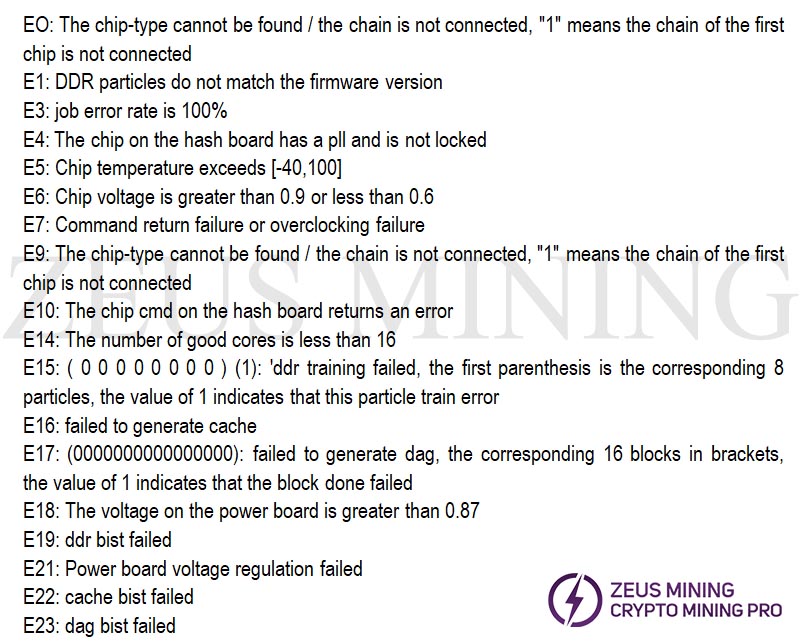

4. Если короткого замыкания нет, вы можете включить весь майнер, подключить интернет-кабель, отсканировать состояние работы майнера и информацию об ошибках (код ошибки см. на рисунке ниже) и найти неисправную хеш-плату;

5. Выключите майнер, извлеките неисправную хеш-плату, визуально осмотрите и найдите неисправный модуль хеш-платы или протестируйте неисправную хеш-плату с помощью ремонтной платформы/используя бочку + тестовую плату управления (см. рисунок ниже). (метод аналогичен ремонту хеш-платы T3+), согласно сообщению об ошибке от ремонтной платформы, удалите неисправный хеш-модуль и подготовьтесь к обслуживанию.



Из-за большого количества описаний кодов ошибок описания кодов ошибок здесь не отображаются.При необходимости перейдите на страницу поддержки ZEUS MINING, чтобы проверить.



Ⅳ. Поиск неисправности и ремонт хэш-модуля

1. Очистите пыль на поверхности и внутри хеш-модуля по очереди;

2. Визуальный осмотр на наличие коррозии или потери конденсаторов, резисторов и т. д. и целенаправленный ремонт;

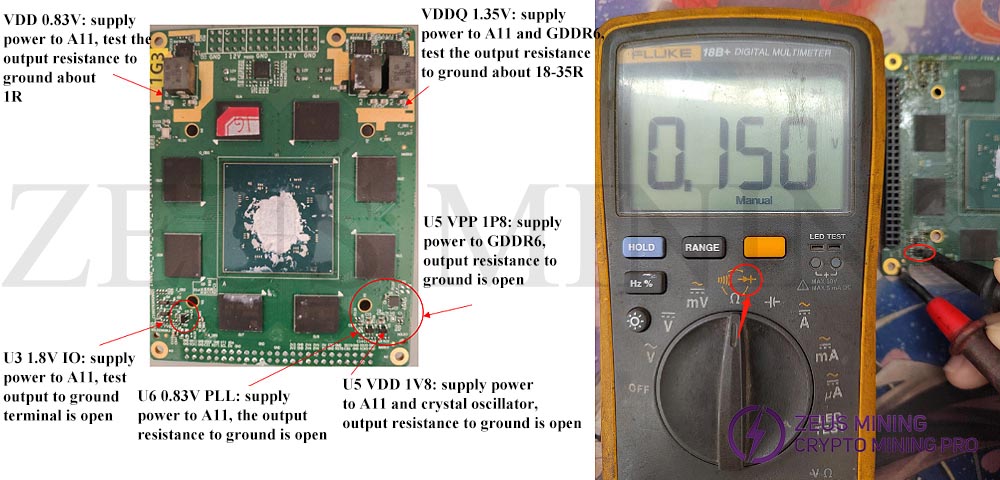

3. Используйте зуммер мультиметра, чтобы измерить значение заземления 6 точек напряжения. При нормальной температуре значение заземления VDD хеш-модуля составляет не менее 1 Ом, значение заземления VDDQ составляет не менее 20 Ом, значение заземления выходных клемм U3/U4/U6/U7 является разомкнутой цепью (значение диод, измеренный в зуммере, не ниже 0,10 В, как показано на нижнем правом рисунке), в противном случае может быть короткое замыкание, и короткое замыкание необходимо устранить перед включением питания.

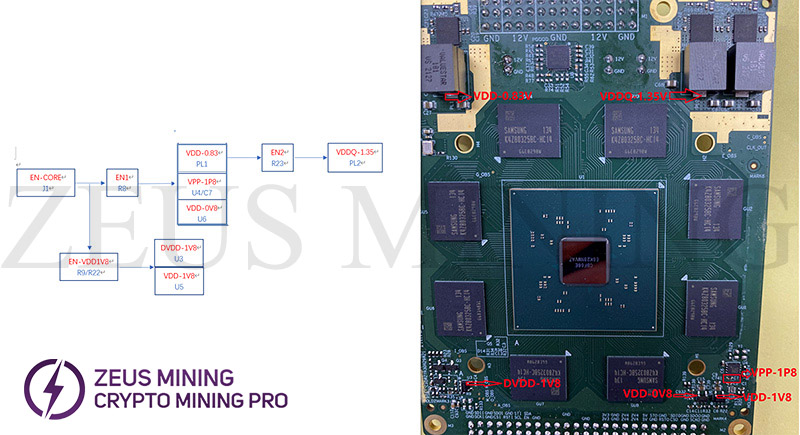

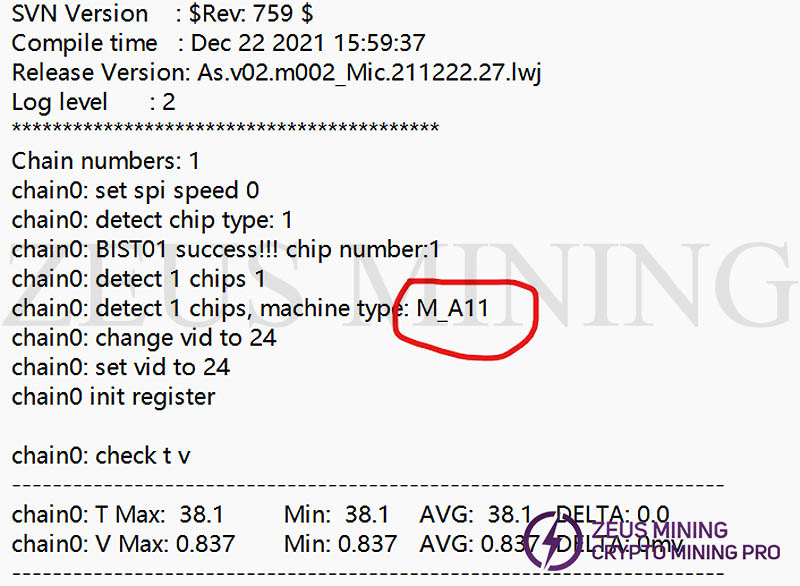

4. Убедившись в отсутствии короткого замыкания, установите хэш-модуль, подлежащий ремонту, на плату одномодульного источника питания, включите питание и проверьте, а также измерьте выходное напряжение 6 точек напряжения (как показано вверху слева). с помощью ремонтной тестовой программы (см. тестовую страницу ниже на рисунке) определить место неисправности и провести техническое обслуживание (Примечание: хеш-модуль не может быть включен в течение длительного времени без радиатора).

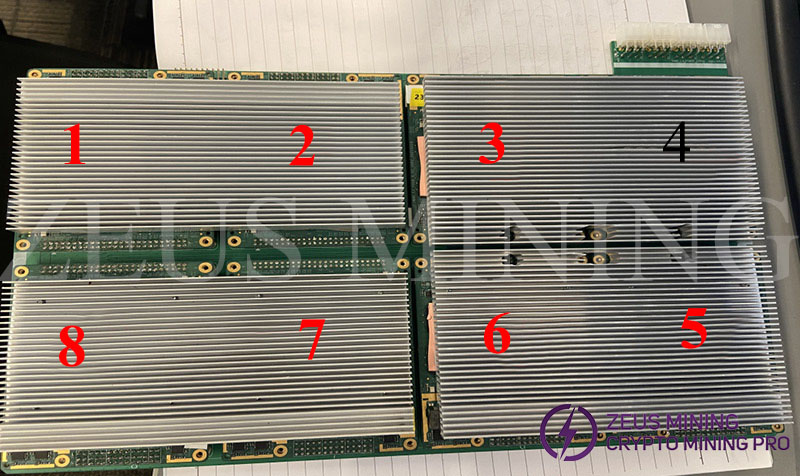

(1) Если цепочка выйдет из строя, будет сообщено об ошибке E0, за которой следует неверный номер модуля. На каждой плате есть 8 модулей хэшборда, как показано на рисунке ниже. Тест платы определяет проблему конкретного модуля и извлекает модуль для обслуживания. Большинство неисправностей вызвано выходом из строя цепи, что может быть вызвано переходной платой или коррозией модуля. Ниже указан только ремонт E0. Другие коды ошибок не рекомендуется исправлять самостоятельно.

(2) Временная диаграмма напряжения модуля (относительно того, какое напряжение появляется первым, а затем какое напряжение), обратитесь к следующей диаграмме для ремонта, чтобы убедиться, что напряжение в порядке.



Из-за ограничения количества символов, если вам нужна дополнительная информация, посетите официальную страницу ZEUS MINING.

[zustri4]

Спасибо, хорошая инфа, думал фото своего нерабочего модуля выложить, а тут опередели, так как в инете вообще нет информации по Innosilicon A11

Вот фото модуля поближе с маркировкой процессора
