Б/п G1308BV06

[Евгений 198801]

Здравствуйте уважаемые форумчане! Впервые столкнулся с БП от майнера: EBIT E12. Прошу сильно не пинать...

Друг попросил отремонтировать вышеперечисленный блок питания после скачка.

Были разорванны, электролиты на входе. Разорван варистор. Умерла шимка NCP1399AC. После замены, блок стартует, на клемах присутствует 3,3v. 12v. На плате контроллера мигает светодиод. Если я правильно понимаю, он сигнализирует о какой то ошибке? На силовых шинах ничего нету. Подскажите пожалуйста, при каких условиях на силовых шинах, должно появляться напряжение? Может кто сталкивался...

[Евгений 198801]

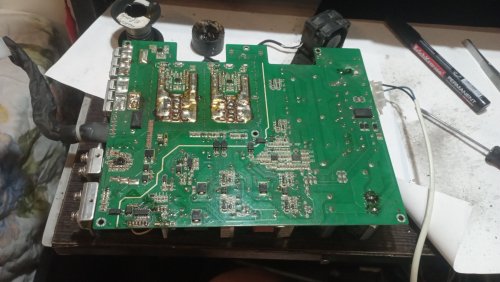

Сам себе отвечаю: Силовые шины блока питания запускаются только в сборе с майнером, и с подключенным интернетом примерно через минуту. Без интернета нет запуска основного блока. И еще среди NCP1399AC много брака, из 5ти штук, две отказались работать. Пульсировало 12V, вентиляторы "дрыгаются". Пробовал ставить NCP1399AA. Так же с ними дрыгаются вентиляторы и все. Еще заметил у NCP1399AC которые с браком, на 9 ноге отсутствовало 17v. Хотя в моем блоке по заводской схеме, эта нога висит в воздухе. Фото блока прилагаю. Может кому то будет полезна эта информация.

Edited 11 Jun 2022, 20:16 by Евгений 198801

[Lexis77]

55 минут назад, Евгений 198801 сказал:

Сам себе отвечаю

И чтоб ты без нас делал... )))

[Евгений 198801]

Не говори. Пришлось бы не спать всю, ночь. А думать сидеть)))

[Евгений 198801]

Доброго времени суток уважаемые форумчане! Принесли в ремонт еще один б/п G1308BV06. Вздуты электролиты 500v/250mk. Мертвый контроллер Pfc (28070A) и мертвая NCP1399AC. Все заменил. Теперь при подключении к майнеру EBIT E12, б/п запускается, на силовых шинах появляется 12v. Работает пимерно 30секунд, и напряжение на силовых шинах пропадает. Дальше просто маслают вентиляторы и все. Подскажите пожалуйста в каком направлении копать? Осциллографа нету к сожалению! Заранее спасибо!!!

Edited 16 Jun 2022, 05:21 by Евгений 198801

[Евгений 198801]

Мужики подскажите что проверить? Все перепахал уже. Оптопары заменил все. Что это может быть, дежурка? Не могу понять в чем причина отключения, силового блока. Добавил ссылку на видео: https://disk.yandex.ru/i/QEnISRDdH_gT-Q

Edited 18 Jun 2022, 11:37 by Евгений 198801

[Евгений 198801]

1) на сетевом фильтре 410v под нагрузкой напряжение не проседает, не пульсирует.

2)блок питания имеет колодку 8pin. Три желтых, три черных провода-12v, синий и красный-3,3v. При включении тумблера power, 3,3v проседает до 1,4v, (на рабочем блоке то же самое происходит)если правильно понимаю по этим двум проводам и идет обмен данных.

3)Вентиляторы вращаются от отдельного источника 12v, собранного на двух транзисторах и микросхеме NCP1399AC, отсюда же идет питание на колодку(жёлтый и черный провод). Запускается этот источник от подачи 17v на 10 ногу из дежурки.

4)PFC модуль собран на микросхеме 28070A и LM3904

5)Субмодуль на STM32F334.

[Evil_admin]

Приветствую , такая-же ботва с блоком, еще не  смотрел , но симптомы те-же , иногда запускается и работает , иногда в процессе по силовой части пропадает питание  кп теряет платы.

[Vitoss67]

Доброго времени суток! Решилась проблема?
