[Решено] Перегрев автоматов

[culator]

Всем доброго дня! Вкратце излагаю свою историю. Случайно обратил внимание на сильный нагрев автоматов АBB SH201L C16, которые стояли вплотную в группе. При этом нагрузка на каждый была всего 1 - 1,5 кВт. Заменил оба на S201 C25 (с солидным запасом, ну чтоб наверняка), и ситуация не поменялась: в течение нескольких часов после включения они стали такими же горячими. А источником проблемы оказался сетевой шнур одного из блоков питания, с перегревом в области вилки. И вот после замены этого шнура ситуация пришла в норму, а потребление рига упало на ~60 Вт.

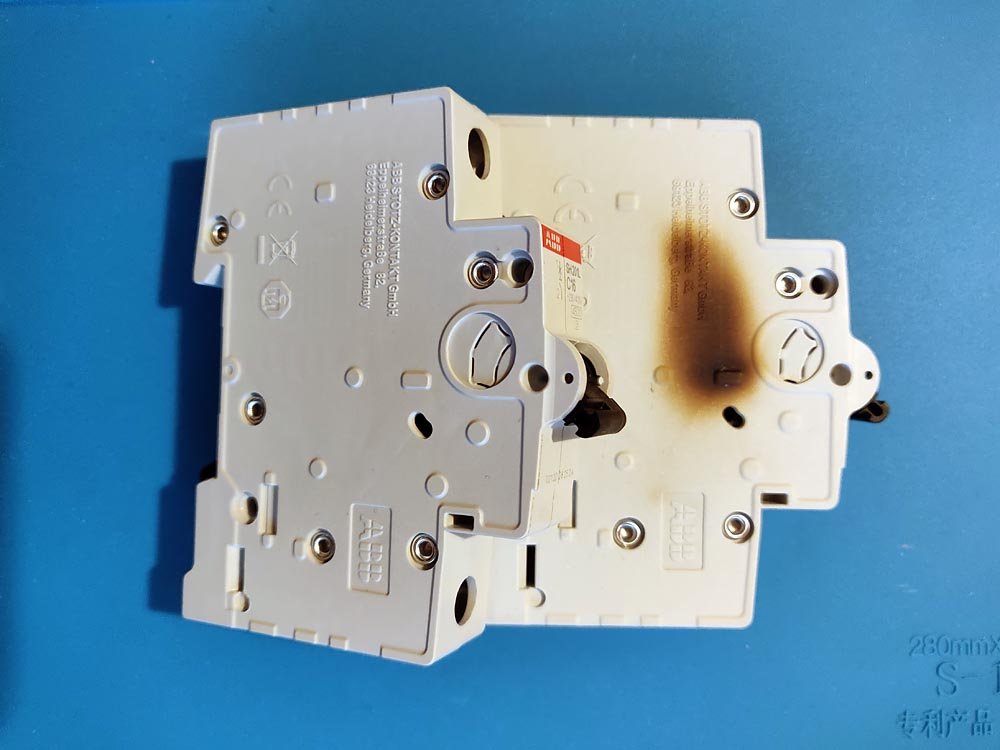

На фото автоматы после месяцев работы в таких условиях. Надеюсь что данная информация для кого-то окажется полезной.



[adv]

@culator Бред. падение потребление на 60 вт не решит эту проблему.

Как в старом анекдоте -если я тебя по каске стукну колесо спуститься?

[culator]

@adv Вы перепутали причину со следствием, поэтому и бред.

[adv]

@culator



греется при прохождении токов более расчетных

по формуле P=i*u

при старой вилке ток был на 0.27 А больше--это ничтожная погрешность и от этого не срабатывают и не горят автоматы

(Практика +30 лет)

Уверен у вас многожильный кабель в автомате или плохо затянуты

читайте ПУЭ и основополагающие документы

Изменено 21 дек 2021, 10:01 пользователем adv

[culator]

@adv Разумеется. контакты - это первое что было проверено и результата не принесло.  Но после замены шнура с перегревающейся вилкой, в щиток не залезал, а проблема ушла. 60 Вт рассеиваемой энергии - это только на участке от Вайфай-розетки до БП. Сколько ватт грело 10 м кабеля и автомат уже трудно сказать.

P.S. Сопротивление шнурка не мерил, выкинул его сразу.

Изменено 21 дек 2021, 11:09 пользователем culator

[ner4ik]

Вам повезло, что заметили во время. Могло бы быть и хуже.

Да, тонкие кабеля и плохие контакты - зло

[Petromat]

Один раз при запуске S9 заметил, что идет какой то дымок из контакта вилки с розеткой. Все новое, работало месяц исправно. Но после отключения и включения через час, обнаружил что вилка греется и вот вот начнет плавиться. Автомат не сработал, видимо не дошел до предельных значений, но нагрелся. Кабель заменил, все работает. Плохой контакт в розетке? БП? Не понятно, но факт был.

Вспомнил момент, плата коротила о корпус асика. В районе 33 чипа, уголок текстолита тогда отгорел.

Изменено 29 янв 2022, 15:27 пользователем Petromat
Дополнил
