ANTMINER DR3


maestr0

Recommended Posts

Posted (edited)

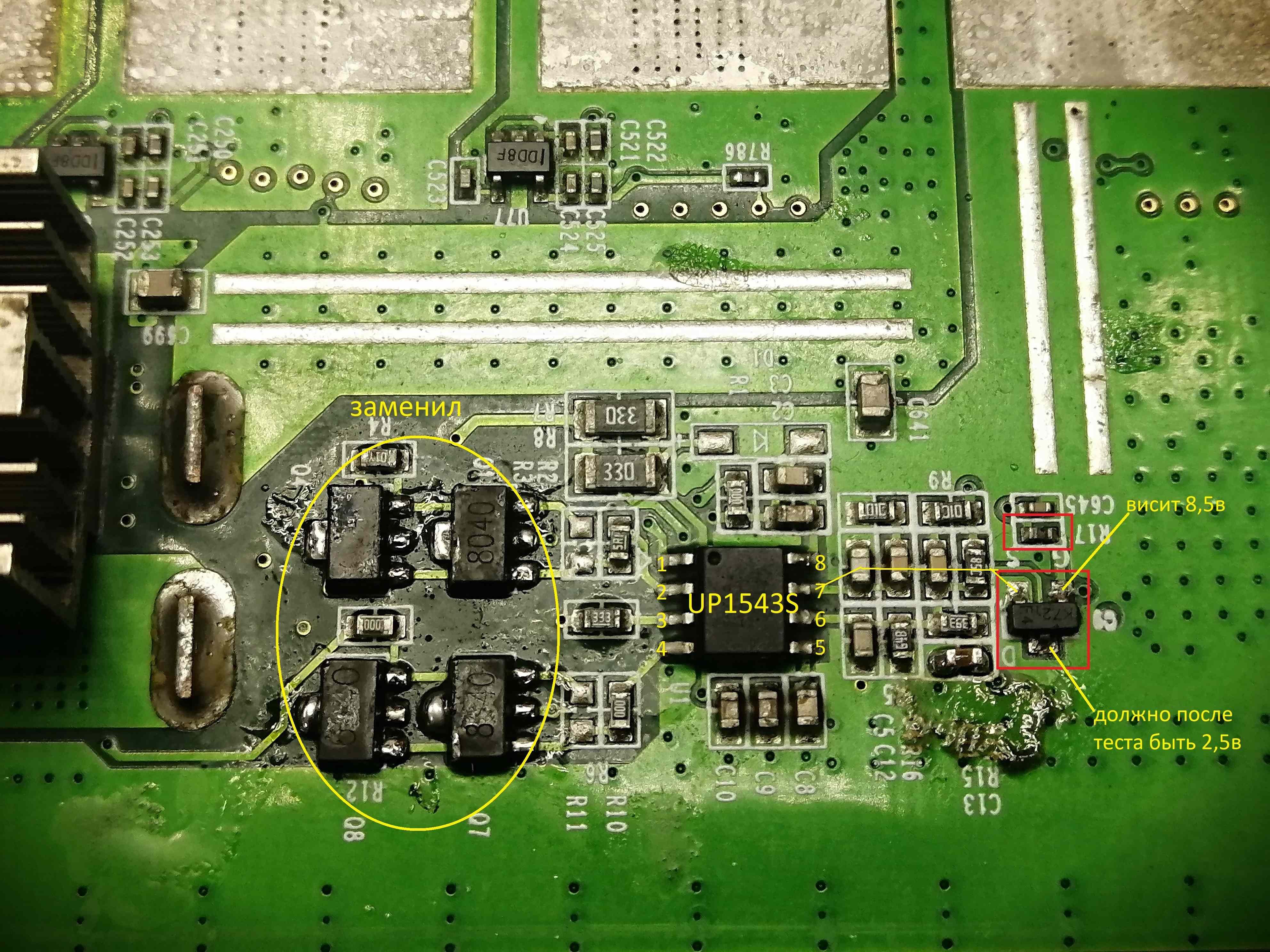

Перестал видеть хэш платы, при включении 0 чипов, предположил что первый чип мертвый, проверил осликом сигналы, С0 есть, RST есть, RI нет, CLK отсутствует. Заменил его и второй тоже, в домене по 3 чипа идут. Не формируется 8,5в и нет 12в на катушке, осликом увидел что шим пытается стартануть, но что то ему мешает. Обвязку шим  проверил, отклонений нет, шим UP1543S заменил, ключи силовые тоже, обнаружил  что R17 вместо 6,7 КОМ было 0,5 Ом, заменил вместе с транзистором  Q9, так как после его замены сопротивление показало норму. При запуске после теста, на транзисторе ноге G висит 8,5в, потом оно должно пропасть и на ноге D должно появиться 2,5в и плата стартануть,и   появиться  8,5 на плате , указал где на картинке и соответственно появиться генерация  CLK на кварце. Даташит на шим UP1543S не нашел, похожая шим есть UP1542, получается нет команды для старат шим, EN 7 нога.


IMG_20210920_182359 — копия.jpg


Edited by maestr0
