Тестер Hash плат

[Khars]

Ребята  скиньте если не жалко  ,образ диска для  SD карты для тестера Hash плат Antminer S9

[alex_sidnov]

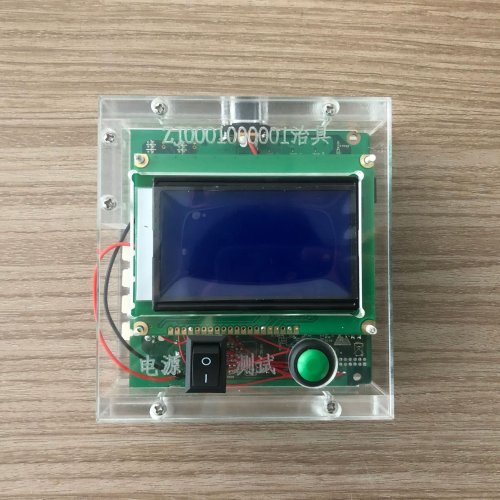

Добрый день всем. Столкнулся со следующей проблемой. При включении тестера хеш-плат не показывает дисплей, просто горит подсветка. В чем может быть проблема?

[Splinter]

Так то его к компу надо подключать и там смотреть, а на дисплеи мало чего интересного.

От дисплея всего несколько проводочков, припаянных в традиционном Китайском стиле "тяп-ляп". Вы их осмотрели, может что отвалилось (а может припаяли не туда)?

И вопрос - выстрел в голову - а SD карта там есть? Рабочая? Софт тестера на ней записан?

[alex_sidnov]

29.09.2020 в 03:28, Splinter сказал:

Так то его к компу надо подключать и там смотреть, а на дисплеи мало чего интересного.

От дисплея всего несколько проводочков, припаянных в традиционном Китайском стиле "тяп-ляп". Вы их осмотрели, может что отвалилось (а может припаяли не туда)?

И вопрос - выстрел в голову - а SD карта там есть? Рабочая? Софт тестера на ней записан?

К компу подключен,  драйвер установлен, терминал (SecureCRT 8.7) работает, но по логу  к конце видно, что mmcblk0p1 не удается смонтировать (mount: mounting /dev/mmcblk0p1 on /mnt/card/ failed: No such file or directory). А насчет дисплея, то проверил все провода, нигде нет обрыва. Но правильно распаяны или нет не знаю, не могу найти распиновку.



LOG.txt

Edited 30 Sep 2020, 05:50 by alex_sidnov

[Splinter]

@alex_sidnov Ну так у вас не в дисплеи дело, а в софте как минимум. Дисплей лишь отображает информацию которую посылает single-board-test, расположенный на SD карте, а он у вас по всей видимости не запускается. Что-то у вас с файлами на SD или с самой SD. На кнопку старта теста ведь тоже не реагирует (в терминале не начинается тест)?

Покажите список файлов на SD.

Попробуйте взять SD меньшего объема. Сейчас у вас 16GB, возьмите 2-8 ГБ, обычную без всяких ультрара-супер-гипер спид. Отформатируйте ее в FAT и скопируйте на нее содержимое нынешней SD.

[alex_sidnov]

22 часа назад, Splinter сказал:

@alex_sidnov Ну так у вас не в дисплеи дело, а в софте как минимум. Дисплей лишь отображает информацию которую посылает single-board-test, расположенный на SD карте, а он у вас по всей видимости не запускается. Что-то у вас с файлами на SD или с самой SD. На кнопку старта теста ведь тоже не реагирует (в терминале не начинается тест)?

Покажите список файлов на SD.

Попробуйте взять SD меньшего объема. Сейчас у вас 16GB, возьмите 2-8 ГБ, обычную без всяких ультрара-супер-гипер спид. Отформатируйте ее в FAT и скопируйте на нее содержимое нынешней SD.

Спасибо за помощь. Попробовал записать содержимое нынешней SD карты на карту 8 Gb - и все заработало). Теперь после нескольких тестов хеш-платы отказался работать конвертер USB to TTL? Заказал новый конвертер, жду.

Edited 1 Oct 2020, 05:23 by alex_sidnov

[wbl163]

@alex_sidnov А провода запаяны на плату или на разъёме? От USB TTL

На некоторых тестерам там был штырёк - разъём. И если там шуршит очень вероятно сгорит порт проца. Сначала осциллографом пощупай

Edited 13 Oct 2020, 18:59 by wbl163

[alex_sidnov]

@wbl163  Провода припаяны к штырькам на  контрольной плате тестера и так же припаяны к USB TTL. Поставлю на разъемы, как только придет с алиэкспресса USB to TTL.

[wbl163]

@alex_sidnov нет нет. Все верно когда надежно запаяно. Никаких разъёмов. Хотя странно что usb tll сдох

[alex_sidnov]

@wbl163 Тоже удивился, что вышел из строя usb ttl. Перед включением проверил все пайки.

[Splinter]

1 час назад, alex_sidnov сказал:

@wbl163 Тоже удивился, что вышел из строя usb ttl. Перед включением проверил все пайки.

Если один вышел из строя, то и следующий скорее всего выйдет из строя. Причина скорее всего в связи минусов (земли) тестера, компьютера и асика.

Мгновенный выход из строя преобразователя гарантирован если пользуетесь USB осциллографом при попытке посмотреть сигнал относительно локальной массы домена, в момент подключения минуса осциллографа к локальной массе. Надеюсь понятно почему.

Вместе с преобразователем советую заказывать сразу гальваническую развязку USB.

[wbl163]

@Splinter Михаил, приветствую, Отлично, развёрнуто описал. Хотел добавить что порт идёт сразу на ножку проца, и иногда горит именно он, тут как повезёт, а может он и сгорел в этом случае.

[Splinter]

@wbl163 Приветствую, Дмитрий. Да к сожалению битмайн начиная с S9k,11-ой серии и так далее сильно упростили схемотехнику плат управления, в том числе выкинув и буфер на UART порту. Это мало того что приводит к пробою процессора, это еще и ведет к частым зависанием платы при включении питания с подключеным UART шнурком. Никто не замечал тусклого свечения светодиодов при отключенном питании и включенном шнурке? Это самопитание проца через порт. Чтоб завестись конечно не хватает, но вот глюкнуть на старте - вполне.

[alekom777]

Здравствуйте. Может кто поделиться прошивой на тестер хеш плат T9+ S9? Достался такой прибор,а карты в нем тютю.

[exte]

23.12.2020 в 18:47, alekom777 сказал:

Здравствуйте. Может кто поделиться прошивой на тестер хеш плат T9+ S9? Достался такой прибор,а карты в нем тютю.

Тоже нужна прошивка на такой тестер, поделитесь пжл



[yaudaff]

Народ поделитесь пожалуйста образом SD карты у меня тоже слетела фаил на ней и не может загрузится

[Khars]

https://yadi.sk/d/zG08DgxwqQVWfg  Содержимое в корень карты.



Edited 25 Jan 2021, 08:25 by Khars

[shurkes]

Здраствуйте. ребята нужна ваша помощь. заказал тестер у китайцев для S17  прислали без софта даже USB TTL не положили, есть у кого содержимое флешки?



[Splinter]

@shurkes Напишите продавцу он вам скинет файлы.

[dtsatoll]

Здравствуйте, подскажите в чем может быть проблема, тестер работал, после отключения с последующим включением на дисплей не выводится информация, лог при первом использовании сохранил в файл.

Прикрепляю также лог с  неисправного.

Судя по логам не грузится с SD карты если я правильно понимаю.

Карту форматировал, записывал на нее бэкап сохраненный до начала использования тестера. Также скачанный здесь - не заработал. SD менял - ни один вариант не помог.

Прошу помощи сообщества.

Спасибо!

Log.txt Log неисправный.txt

[Splinter]

@dtsatoll судя по логу он в юбут выскакивает. Отключи уарт шнурок и после этого включи питание. Если не поможет набери в консоле юбута mmcboot

[dtsatoll]

я пробовал остановить загрузчик,  до этого он останавливался и после команды help выводил подсказку по командам. Сейчас не реагирует ни на что. Без шнурка тоже не работает.

пробовал в разных терминалах, в CoolTerm после Zynq> бесконечно бегут точки .    .     .    .    .

получается что загрузчик не ждет команд , а шлёт мусор . Может повредился код загрузчика. Его можно перезалить?

Спасибо!

Edited 2 Mar 2021, 01:35 by dtsatoll

[Splinter]

@dtsatoll обычно как раз шнурок шлет мусор, а не контролька от этого и останавливается загрузка и вылетает в юбут.

Загрузчик можно перешить с sd с помощью обычного рекавери с сайта битмайна. Из папки /bin надо удалить все кроме файла boot.bin. Только есть одна проблема. Тестеры для 17е и + требуют определенную версию загрузчика. Из доступных его подобрать не получилось.

[dtsatoll]

можете подробнее написать как перепрошить загрузчик, тестер для S9. Может какую перемычку нужно замкнуть?

Благодарю за помощь!

[Splinter]

@dtsatoll Китайских тестеров для битмайна множество, они отличаются платой управления на которой собраны и соответственно софтом под нее. Какая у вас я не знаю. В любом случае, это обычная, штатная плату управления, которая прошивается штатным методом для этой модели. Инструкции по прошивке всех моделей ПУ и файлы есть на сайте битмайна.
