Помогите опознать резистор

[noname21051989]

Господа знающие, помогите, есть бп дохлый, решил поковырять, но немогу, выяснил чтг перегорели пара полевиков, и резистор, так вот немогу опознать резистор, визуально 5вт, но вот сопротивление, полоски частично цвет поменяли

[Drow]

Погугли схему блока в интернете, вдруг повезет.

[noname21051989]

16 минут назад, Drow сказал:

Погугли схему блока в интернете, вдруг повезет.



Было бы так просто, уже бы так и сделал, никаких опозновательных знаков на самом бп и плате нет

[Bullterrier]

Это FSP, довольно мощный (от 600W). Резистор - 0.12 om 5% 10 ТКС, из серии - хрен найдешь. Схема - ищи FSP 350W - принцип тот же, но номиналы там другие. В твоем случае, у тебя дохлый шим/pfc CM6800 (на плате в термоусадке). Если навыков ремонта ибп нет, (а исходя из вопроса их таки нет) - я бы не советовал пытаться его оживить самостоятельно.



Edited 5 Nov 2019, 15:07 by Bullterrier

[noname21051989]

1 час назад, Bullterrier сказал:

Это FSP, довольно мощный (от 600W). Резистор - 0.12 om 5% 10 ТКС, из серии - хрен найдешь. Схема - ищи FSP 350W - принцип тот же, но номиналы там другие. В твоем случае, у тебя дохлый шим/pfc CM6800 (на плате в термоусадке). Если навыков ремонта ибп нет, (а исходя из вопроса их таки нет) - я бы не советовал пытаться его оживить самостоятельно.





Ну от 600 понятно, на нем висела ферма из 6 gtx1080ti, по аналогии печатная плата внешне ну очень похожа на 3cott 1600w, нашел на одном из форумов фото этого резюка (ориентировочно, повторюсь элементная база идентична и цвет платы)))), вот фото, но все равно мои познания физики не позволяют распознать его))

1 час назад, Bullterrier сказал:

Это FSP, довольно мощный (от 600W). Резистор - 0.12 om 5% 10 ТКС, из серии - хрен найдешь. Схема - ищи FSP 350W - принцип тот же, но номиналы там другие. В твоем случае, у тебя дохлый шим/pfc CM6800 (на плате в термоусадке). Если навыков ремонта ибп нет, (а исходя из вопроса их таки нет) - я бы не советовал пытаться его оживить самостоятельно.



Термофен есть, даже сокет менял получилось)) оживление своих кривых рук при замене ключей на картах есть, думаю хватит, внешне сразу видно какие элементы померли, россыпь стоит копейки, а там уже гугл в помощ))

[noname21051989]

05.11.2019 в 18:03, Bullterrier сказал:

Это FSP, довольно мощный (от 600W). Резистор - 0.12 om 5% 10 ТКС, из серии - хрен найдешь. Схема - ищи FSP 350W - принцип тот же, но номиналы там другие. В твоем случае, у тебя дохлый шим/pfc CM6800 (на плате в термоусадке). Если навыков ремонта ибп нет, (а исходя из вопроса их таки нет) - я бы не советовал пытаться его оживить самостоятельно.





Спасибо, вы почти были правы, действительно хрен найдешь) 0.12om 10TKC, но 0.1% точность, заказал с али



Подсказку дала техподдержка 3cott, они опознали каким то образом что это именно их блок, модель 3cott w1600a

Edited 8 Nov 2019, 05:33 by noname21051989

[Bullterrier]

Рад что хоть чем-то помог. Точность и 5% вполне достаточно. Плата в термоусадке - это фишка FSP, а структурная схема - копия FSP 350, отсюда и предположение что это мог быть FSP хотя это и не обязательно. Судя по электролитам в горячей части, вполне может быть и 1600W. Но думаю это вобщем-то не важно в данном случае.

[Lexis77]

термоусадка это не фишка, а необходимость, т.к. их распидоривает в клочья, прям как варисторы.

[Bullterrier]

Вот если бы нашелся добрый человек и сказал бы что там должно стоять - было бы вообще здорово.

[Bullterrier]

1 час назад, Lexis77 сказал:

термоусадка это не фишка, а необходимость, т.к. их распидоривает в клочья, прям как варисторы.

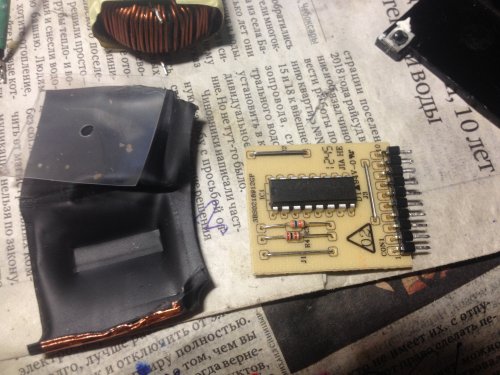

Скорее фишка т.к. модуль шим/pfc CM65XX встречается очень часто. В FSP подобных блоках он в термоусадке, а во всех остальных вполне нормально стоят и без. Дохнут они, бывает, но чтоб прям уж так в клочья - ни разу не встречал. И вроде там как бы нечему в клочья.

[AndrKobelev]

On 11/4/2019 at 10:54 PM, noname21051989 said:



Было бы так просто, уже бы так и сделал, никаких опозновательных знаков на самом бп и плате нет

Киньте побольше фоток, может опознаю блок. под термоусадкой субблока скорее всего микросхема 6800 , смело вскрывайте термоусадку. проследите куда идут ноги искомого резистора, скорее всего на исток выпаянного мосфета. Если номинал 0.12 Ом, то точность 5% не нужна. На крайняк можно сгородить резистор самостоятельно.

[AndrKobelev]

On 11/9/2019 at 5:42 PM, Bullterrier said:

Вот если бы нашелся добрый человек и сказал бы что там должно стоять - было бы вообще здорово.

А что надписи на кондюках затёрты, а отсутствующие снесены или производитель сэкономил?



[Bullterrier]

13 часов назад, AndrKobelev сказал:

А что надписи на кондюках затёрты, а отсутствующие снесены или производитель сэкономил?



Блок не рабочий, после ремонта, конденсаторы меняли. Скорее всего это из серии "какие были те и впаяли". Хотелось бы узнать какие ставил производитель.

[3865th]

Поставь пятиваттный керамический кирпич на 0.1 Ом и не парься. Этот резистор служит датчиком тока в цепи полевика ККМ. Если сгорел полевик, то скорее всего он утащил с собой в могилу и ШИМ, т.к. гальванической развязки там не предусмотрено. Ну и не мешало бы прозвонить диодный мост и другие силовые ключи.
