A2 Terminator 90-110 Mh/s, LTC

[Lion74]

Официальный сайт | Прошивка (bits.media)



• В теме действуют все Правила форума!
• Перед тем как задать вопрос, посмотрите НОВИЧКИ Bits.Media, все сюда,  F.A.Q по майнингу. Уважайте своё и чужое время.
• Для обсуждения и поиска программ/драйверов пользуйтесь разделом Файлы.
• Сообщения, не относящиеся к теме обсуждения (оффтоп), удаляются без предупреждения.



Технические характеристики:

Скрытый текст

Производительность: 90 Мх/с ±5%
Энергопотребление: 1000 Вт или 1 кВт
Энергоэффективность: 1.1 Вт/Мх/с
Напряжение: 12В
Температура: 40°C - 90°C



Фото:

Скрытый текст



Обзоры, видео, тесты:

Скрытый текст



A2 Terminator - анализ возможностей асика от Innosilicon

Несколько слов о A2 Terminator ASIC - Doomka2014's блог

A2 Terminator ASIC — настоящий терминатор в мире криптовалюты



Полезное:

Скрытый текст

Ну и Руководство по настройке 110MH A2 Terminator тогда тоже  http://eastshoretrade.blogspot.com.tr/2014/09/tutorial-setting-up110mh-scrypt-asic.html



Цитата

Китайская прошивка для 110 мн терминатора с частотой 1250 мгц
https://drive.google...E4wVHdmcmM/view


ip 192.168.1.141



Цитата

Здравствуйте, приобрел недавно терминаторы 110,оборудование оплатил, посылка пришла быстро, Андрей помог в настройке,в общем продавец сработал отлично!. Включил асики но столкнулся с неожиданной проблемой, после 10-15 минут работы они стали отключаться, у блоков питания срабатывала защита,созвонился с Андреем он сказал что у кого то еще такие же проблемы были,подумали было напряжение в сети просело но после замеров этот вариант отпал, напряжение  было в норме ,температура воздуха в помещении где находились асики была 40с градусов это и явилось причиной перегрева блоков питания, у этих блоков как оказалось очень слабое охлаждение, работать они могут при температуре не выше 30с градусов.Разобрав асик и посмотрев его конструкцию нашел решение данной проблемы, может кому пригодится :) .







Цитата

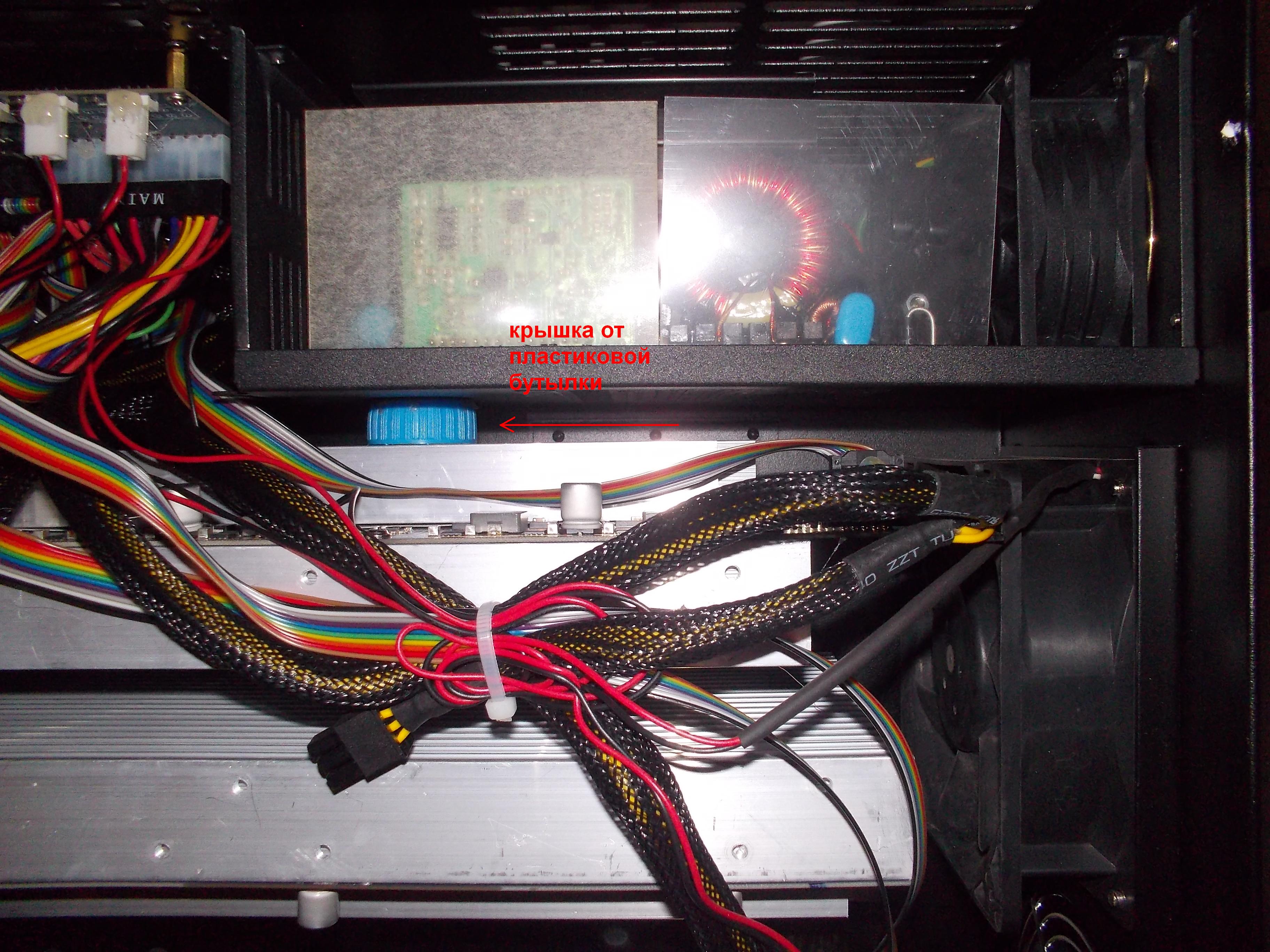

Включил асики но столкнулся с неожиданной проблемой, после 10-15 минут работы они стали отключаться, у блоков питания срабатывала защита... температура воздуха в помещении где находились асики была 40с градусов это и явилось причиной перегрева блоков питания, у этих блоков как оказалось очень слабое охлаждение, работать они могут при температуре не выше 30с градусов.Разобрав асик и посмотрев его конструкцию нашел решение данной проблемы, может кому пригодится ? .







Как быстрое решение - вполне.

ИМХО - я бы посоветовал сделать немного по другому.

1. сдвинуть 2 блока от БП к остальным 3 блокам.





2. в освободившемся пространстве уложить кабели БП, притянуть их к днищу корпуса.

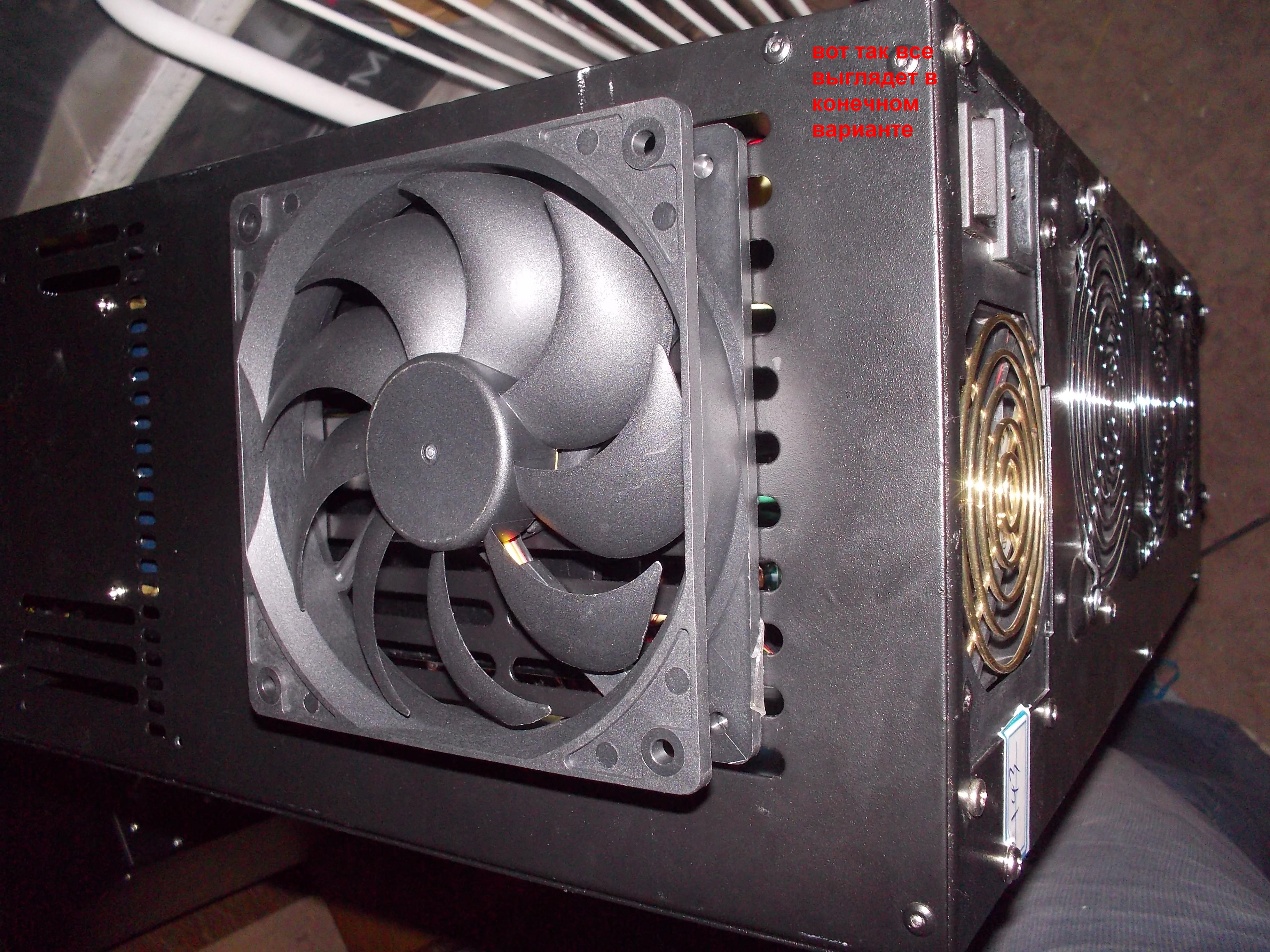

3. на переднюю стенку БП установить дополнительный вентилятор 80-90мм на приток в помощь штатному вытяжному:

 что-то такое или такое (в последнее время наблюдается дефицит вентиляторов, приходится снимать их с дешевых кулеров)

- для этого узкогубцами развернуть перемычки просечной решетки на стенке БП на 90^о, установив их параллельно потоку воздуха.

(этот вариант апгрейда СО БП известен еще со времен АТ БП и позволяет вдвое увеличить поток воздуха СО)



4. закрыть и заклеить на корпусе майнера все лишние отверстия - на торце (под БП) и на морде (под флешку)

 - вот это "эконом-решение" на 80-90% блокирует работу вытяжных вентиляторов.

 (или ставить третий вент на вытяжку или глушить отверстие!)

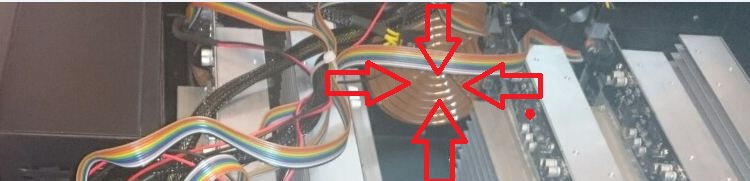

5. устранить все паразитные обходные пути воздуха в СО - между радиаторами и верхней крышкой майнера и между радиаторами и платами соседних блоков, между БП и блоками.

как-то так: https://forum.bits.media/index.php?/topic/7647-gridseed-g-blade-55mkh-terminator-a2-30mkh-skript-pervye-vpechatle/page-10?p=193331&do=findComment&comment=193331 , https://forum.bits.media/index.php?/topic/7647-gridseed-g-blade-55mkh-terminator-a2-30mkh-skript-pervye-vpechatle/page-10?p=193830&do=findComment&comment=193830

В результате воздух должен проходить только через оребрение радиаторов и воздухозабор БП.

В принципе, если блокировать все паразитные потоки воздуха, то надобность в доп вентиляторе БП отпадет, ему хватит потока от 3х корпусных приточных.



А чтобы все это не казалось голословными утверждениями, вот так сейчас работает мой А2-60мх (4 блока), собранный в соответствии с вышеизложенным.

(температура на передней и задней решетках корпуса)





Цитата

для терминатора выше 75 на чипах -плохо

вообще аппаратура должна работать при +18-20 окружащей

Я сказал что может случится при отрицательных температурах.



Цитата

@Uliss, обзор так обзор ?



У меня терминатор А2 на 110 МХ/с с 5 платами.



1. Прошивка из первого сообщения темы - назовем ее "стоковая", потому что изначально на асике стояла такая же, но с китайским языком )



http://p.lewd.es/ltc-a2-20140919-lg-01-100m.img.gz

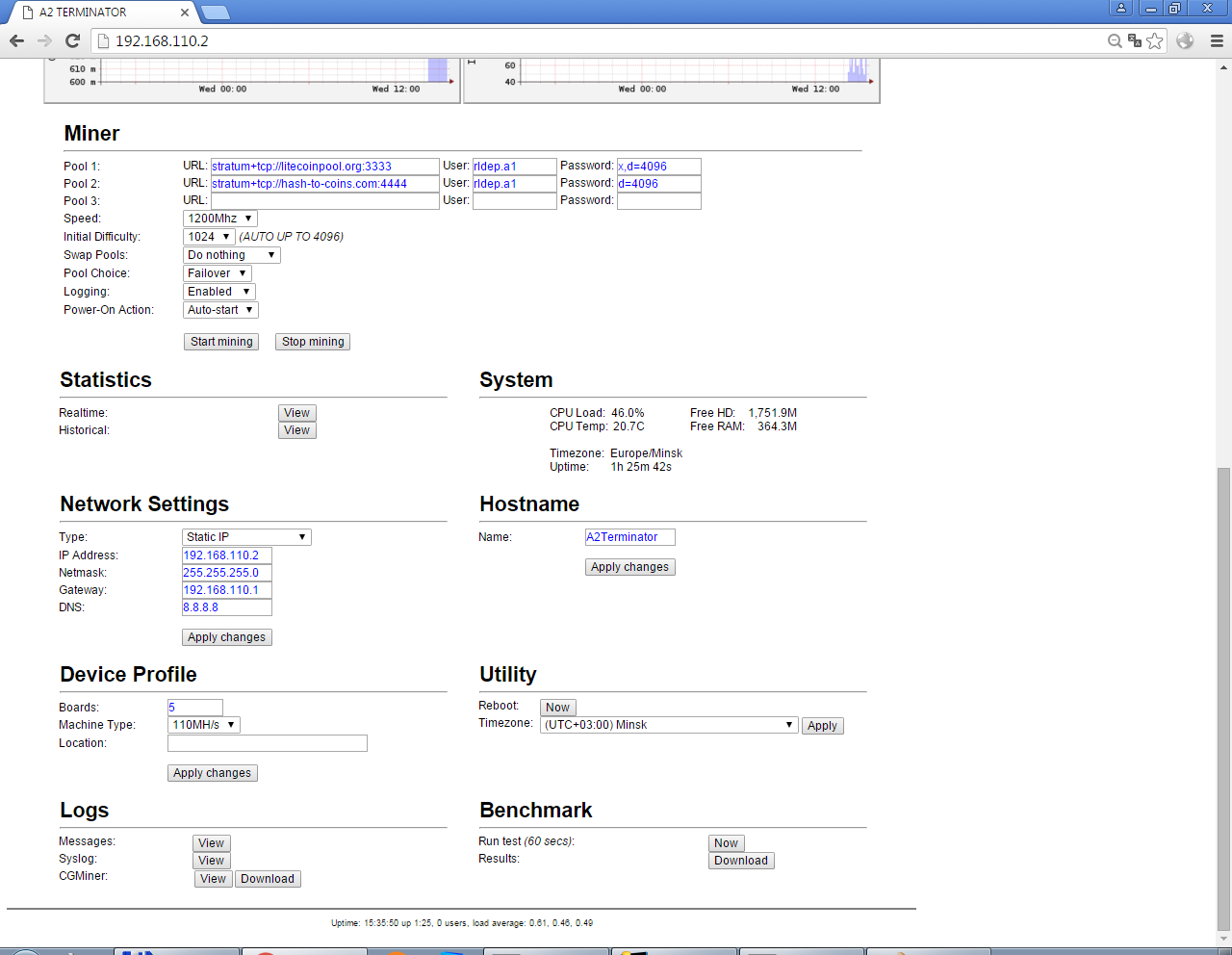

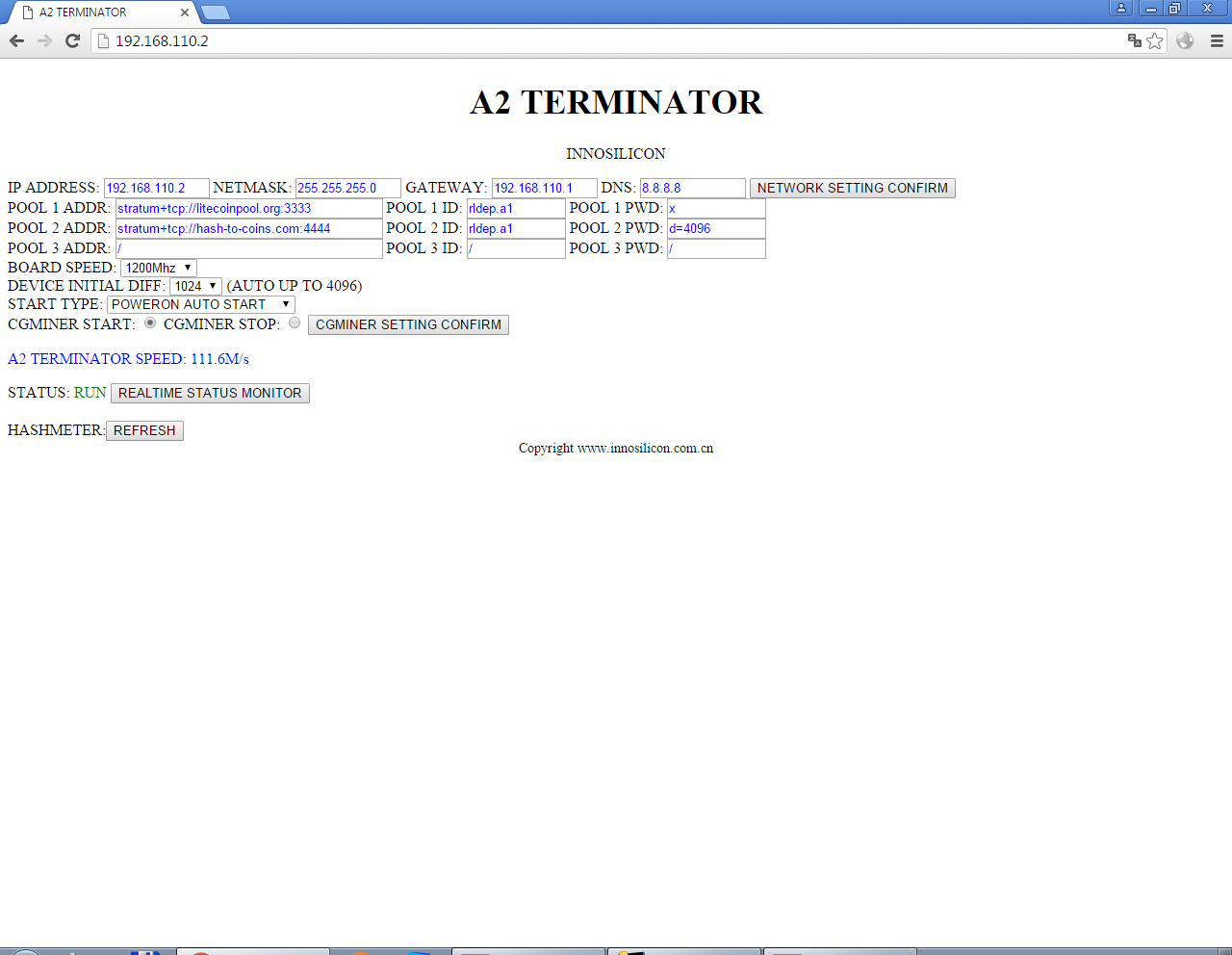

Интерфейс представлен на картинках.

IP-адрес  по умолчанию - 192.168.1.100

Максимальная частота - 1200 МГц



Неоспоримым плюсом является то, что образ имеет размер ~2.9 ГБ, так что его можно распаковать на 4ГБ -флешку.





2. Прошивка от emdje, ссылка на нее выложена на Nicehash.



https://bitcointalk.org/index.php?topic=672969.0



Отличается:

- две группы пулов, между которыми можно переключаться

- выбор частоты для каждой платы в отдельности (до 1400 МГц)



Адрес получается по DHCP.



К сожалению, на моем аппарате с данной прошивкой заработала только 1 плата из 5.

3. Прошивка ANX

https://bitcointalk.org/index.php?topic=1141802.0

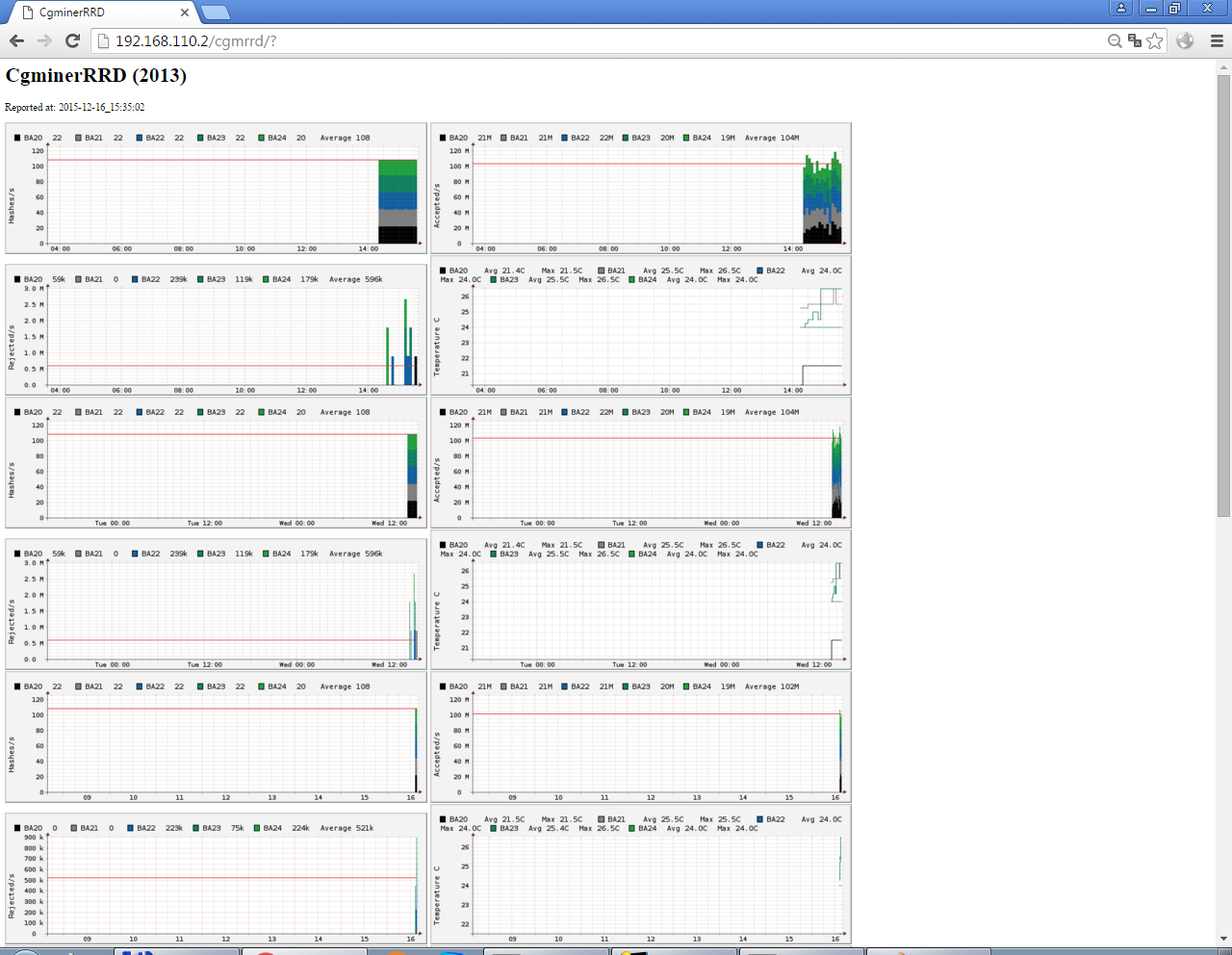

Главная страница сильно отличается от предыдущих.



Графики всякие...

Выбор типа устройства (90/110 МХ) и количества плат.

Возможность просмотра логов cgminer.

Адрес по DHCP.



Максимальная частота 1200 МГц.



Производительность чуть выше, чем на стоковой.

Почему-то прибор думает, что сегодня 31 августа - не успел поправить - поэтому средняя скорость очень маленькая.







Цитата

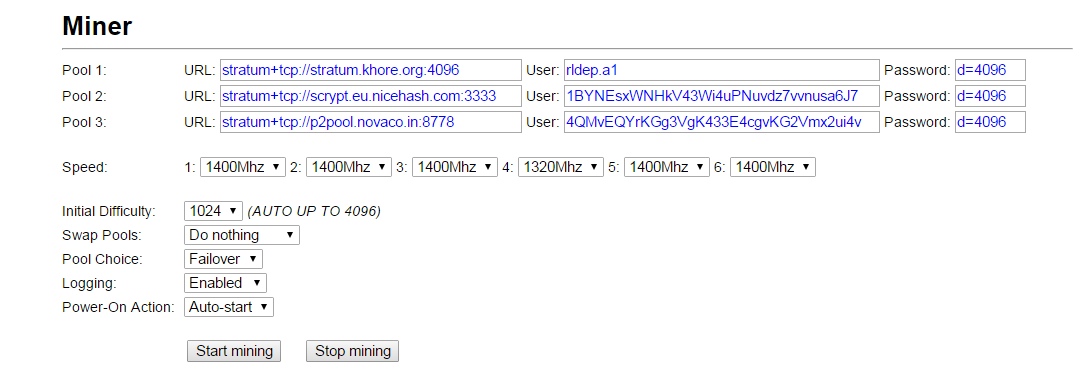

Немного изменил веб-морду прошивки от ANX - вот этой - https://bitcointalk.org/index.php?topic=1141802.0



Сделал раздельную установку частоты для каждой платы, и возможность выбора частот до 1400 МГц с шагом 20 МГц. Выглядит вот так:





И подправил косметический момент - вместо типа прибора (90 или 110 мх) сделал выбор типа плат (8, 10 или 12 чипов), потому что для 12-чиповых плат неправильно отображался расчетный хэшрейт в заголовке страницы.





Файл index.php, который вы извлечете из архива, надо положить на Терминатор в каталог /var/www вместо имеющегося. После этого нужно будет заново выставить параметры, которые видны на картинках (или убедиться, что они правильные).

index.rar





Цитата

Распределение температур на поверхности радиаторов 12-чиповой платы Терминатора:





Температура измерена одновременно, датчиками LM75. Температура воздуха на входе - 6 градусов. Охлаждение штатное, не модернизировалось.



Цитата



Все бп забирают воздух изнутри если установлены сверху корпуса, в терме 1 бп.



Если забор воздуха БП изнутри корпуса, то приток воздуха корпусными вентиляторами должен быть больше вытяжки.

Иначе БП будет перегреваться.

Проверено на Зевсах - изначально вентиляторы работали на вытяжку, БП не мог конкурировать с ними в создаваемом в корпусе разряжении и гнал наружу слабый поток горячего воздуха. После разворота вентиляторов на приток через БП пошел сильный поток чуть теплого воздуха, создаваемое внутри корпуса давление способствовало улучшенной вентиляции БП. При этом охлаждение самих блоков майнера осталось на том же уровне, поменялось направление потока через радиатор.





Цитата



нет для 110 терминатора прошивок с частотой выше 1250



Цитата

Наконец-то дошли руки до апгрейда охлаждения а2-110мх.

Конечно, по сравнению со "старшим братом" на 90мх по шуму он гораздо тише, но как по-мне, то и этот показатель за пределами допустимого.

Имелся успешный опыт "перекорпусовки" а2 60мх из 4 блоков старого образца - 8 чипов 15мх, с учетом которого и был проапгрейжен а2 110мх с целью радикального снижения шума и улучшения охлаждения.



- сняты и заброшены в дальний угол родные вентиляторы AFS 1212DE (Y4574) 12v/1.6A

- установлены проверенные Scythe Slip Stream SY1225SL12SH 12v/0.53A/37db 110CFM

- перекрыты по воздуху паразитные каналы между 4 и 5 блоками, между БП и 1 блоком и между верхней крышкой и блоками.

- перекрыты каналы между радиаторами соседних блоков.

В итоге получился "комнатный" майнер с шумом 37db и отличной системой охлаждения.

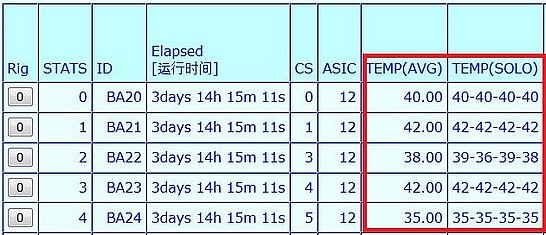

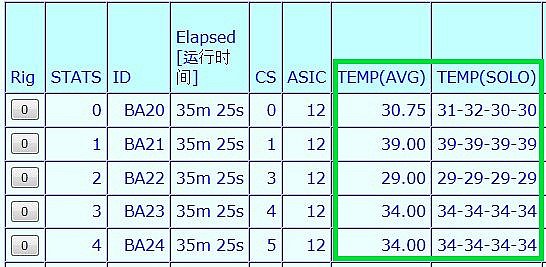

Результат До и После:





Цитата

https://drive.google.com/open?id=0B0T11RTXIpkHOUNSYU0ybHBkcVU



Прошивка на английском, без иерглифов, с возможностью установки своей сложности.



Цитата

http://ozr.name/Cryptocurrency/Mining/ASIC/Innosilicon/A2/documents/Product%20Programming%20Specification%20V1.0.pdf



Цитата



Флешка на 8 гиг, показывает- 7.20, в файле с прошивкой- 7.40. Раньше с другими проходило нормально, а с этой что-то не то



Это китайские флешки на 7,4гб, у нас не найти. Купи 16Гб и не парься. Или разверни образ на 16Гб и руками поправь его под 7,2Гб флешку, изменив размеры разделов.





Цитата

@kuzi4ta,Вроде яснее некуда в шести строчках написано "как прошивать" если руки чешутся.. ?  В разделе  {Fireware Upgrade}

http://eastshoretrade.blogspot.ru/2014/09/tutorial-setting-up110mh-scrypt-asic.html





Цитата

Может кому то пригодится: менял подшипник в кулере на 110, вот номер подшипника 693ZZ, вот размер 3-8-4 мм. Еще он должен быть высокооборотистым. На али видел до 3000 оборотов, думаю такой точно не подойдет. Заказывал  в "Русподшипнике" 52 рубля плюс доставка. Меняется легко.







(!) FAQ (часто задаваемые вопросы)



-Кто знает что и где нужно добавить в MMinerMonitor, чтобы он увидел Термик? Закладка в Miner Type есть "Innosilicon A2", но программа его не видит.

Его IP адрес в локальной сети и тип майнера.







-Подскажи на что повлияет понижение сложности в вебинтерфейсе?

Собственно ни на что, главное чтобы Вас все устраивало.



-ANX и Emdje - существенная разница?

Прошивка от emdje не работает с аппаратами в которых платы на 10/12 чипов (35/110 мх).



-Возможна установка чуть более мощных вентиляторов?

Есть возможность, чипы живее будут.



-Разве бп сам не увеличивает обороты кулера если ему жарко до комфортной?

Там регулятор оборотов настроен в режиме "тихий БП", это же обычный БП для домашнего компа, а не пром версия, как в случае серверных.



-У меня такая проблема, соседи по гаражу стали замечать потусторонние звуки доносящиеся из него, которые появились после установки терминатора 110. Можно ли заменить штатные вентеляторы на sm1125gf12sh?

Штатные вентиляторы можно легко заменить на любые 120мм вентиляторы - размер по крепежу у всех 120мм вентиляторов полностью совпадает и составляет 105мм.



-Имею 2 асика.Упал инет,после восстановления один продолжин а один заглох.Вебморда пробивается.Асик работает,но не "Зарабатывает".

Просто выключи и включи заново асик.



-Подскажите, пожалуйста, КАК добавить следующие опции к cgminer'у термика: --api-allow W:127.0.0.1,W:192.168.0.0/16

В файле:



/var/www/index.php



Присутствует вот такая конструкция:



function cg_start($pool1, $id1, $pwd1, $pool2, $id2, $pwd2, $pool3, $id3, $pwd3, $speed1, $speed2, $speed3, $speed4, $speed5, $speed6, $diff) {

cg_stop();

sleep(1);

$cmd = "sudo ./cgminer -o ".$pool1." -u ".$id1." -p ".$pwd1." -o ".$pool2." -u ".$id2." -p ".$pwd2." -o ".$pool3." -u ".$id3." -p ".$pwd3." --A1Pll1 ".$speed1." --A1Pll2 ".$speed2." --A1Pll3 ".$speed3." --A1Pll4 ".$speed4." --A1Pll5 ".$speed5." --A1Pll6 ".$speed6." --diff ".$diff." --api-listen --api-network --cs 8 --stmcu 0 --hwreset --no-submit-stale --lowmem > cgminer.log &";



$file = fopen("./run.sh","w");

fputs($file, "#!/bin/bash\n");

fputs($file, $cmd."\n");

fclose($file);



system($cmd,$ret_val);

}



Соответственно, в файле cgminer.log  имеется запись:



[2016-10-20 12:53:47] API running in UNRESTRICTED read access mode on port 4028 (9)



(API работает в режиме "чтение без ограничений")



А если у вас и а2 и комп 127.0.0.1 находится в подсети 192.168.0.0/16 (192.168.0.0 - 192.168.255.255), то явно  localhost указывать незачем.





-Отсюда и вылился вопрос - можно ли на контроллер старого Терминатора с 6-ю платами помимо рабочих родных плат посадить новую на 20 МХ/с, купленную на Али?

Можно, но с учетом того, что жрет она пропорционально больше.



-Приобрел в первый раз А2 110 и неправильно прописал настройки IP, маски и т.д. теперь немогу в него зайти. Есть ли кнопка сброса настроек, если нет то как перепрошить флешку (нужно ли распаковывать образ или так переписывать на флешку)?

Записывай на флешку через эту прогу - Win32DiskImager

Смени ip адрес на роутере и найди его в своей подсети, затем заново подключись и смени на верные.



-Какой показатель выставить в разделе "DEVICE INITIAL DIFF"?

Посмотри какая сложность установится в процессе работы на пуле и установи на шаг меньше.

Что бы ты там не поставил, пул изменит ее по своим представлениям по скорость/сложность.

[avgminer]

А это на 90 или 110. Или конструктивно они не отличаются?

[adv]

 Китайская прошивка для 110 мн терминатора с частотой 1250 мгц
https://drive.google...E4wVHdmcmM/view


ip 192.168.1.141

Edited 28 Apr 2016, 22:16 by adv

[gaalx]

а тема про терминаторы есть на ресурсе или все что есть сконцентрировано у АДВ в теме?

[Uliss]

@gaalx, есть еще одна неявная тема с продуктами Гридсида и упоминанием Терминатора - https://forum.bits.media/index.php?/topic/7647-gridseed-g-blade-55mkh-terminator-a2-30mkh-skript-pervye-vpechatle/ , но эта отдельная тема (ИМХО) вполне оправдана.



По факту, не очень много их на руках, выпуск столь хорошего железа прекратили, а те что есть работают как часы и никаких нареканий ни у кого не вызывают, отсюда и отсутствие тем с обсуждениями, апгрейдом и ремонтом.

[gaalx]

@gaalx, есть еще одна неявная тема с продуктами Гридсида и упоминанием Терминатора - https://forum.bits.media/index.php?/topic/7647-gridseed-g-blade-55mkh-terminator-a2-30mkh-skript-pervye-vpechatle/ , но эта отдельная тема (ИМХО) вполне оправдана.



По факту, не очень много их на руках, выпуск столь хорошего железа прекратили, а те что есть работают как часы и никаких нареканий ни у кого не вызывают, отсюда и отсутствие тем с обсуждениями, апгрейдом и ремонтом.

ну так туда и перенести это творчество.

[PromPolymer]

Здравствуйте! Подскажите, пожалуйста, сколько ватт составляет тепловыделение терминатора 110мх? Хотя бы примерно/приблизительно

[adv]

@PromPolymer,

примерно 1квт

[PromPolymer]

@PromPolymer,

примерно 1квт

То есть тепловыделение примерно равно электропотреблению?

[scopus]

То есть тепловыделение примерно равно электропотреблению?

Больше точно не будет...

[Uliss]

То есть тепловыделение примерно равно электропотреблению?

Не примерно, а точно равно, не учитывая мощность передачи сигнала по LAN подключению (не более 1 мВт).

[Ross_ua]

кто-то встречал для этих железок прошивку с управлением оборотами проперчиков?

[Lion74]

разобрал Термик...как и говорил уважаемый @Ross_ua, ..маленькие радиаторы недотянуты конкретно! Почти все.. Кабели-шлейфы не отцеплял..просто вынимал насколько возможно-и без фанатизма поджимал.. Большие радиатры тоже кстати проверил-кое где дотянул..



[mild]

@Ross_ua, перебрал все известные и не известные прошивки, не встречал с регулировкой

[gaalx]

т.е. у него они на максимальную мощность или все же в зависимости от температуры, просто громче, чем хотелось бы?

[mild]

@gaalx,автоматически в прошивке нет. Как сделать руками, вариантов масса. Юра к примеру, сходу с десяток накидает)))

[Uliss]

@Ross_ua, перебрал все известные и не известные прошивки, не встречал с регулировкой



Даже более того, не то что с регулировкой, просто с отображением оборотов нет.

Включение вентиляторов в контрольную плату не более, чем переход +12в с 24пин БП ПК на 3пин вентиляторов.



@gaalx, в том виде и в корпусе, как поставляется, ничего регулировать нельзя - только на полных оборотах мощных вентиляторов обдув околоблочного пространства внутри корпуса. А ежели желаете тише, то только так  - https://forum.bits.media/index.php?/topic/7647-gridseed-g-blade-55mkh-terminator-a2-30mkh-skript-pervye-vpechatle/page-10?p=193331&do=findComment&comment=193331

[gaalx]

Даже более того, не то что с регулировкой, просто с отображением оборотов нет.

Включение вентиляторов в контрольную плату не более, чем переход +12в с 24пин БП ПК на 3пин вентиляторов.



@gaalx, в том виде и в корпусе, как поставляется, ничего регулировать нельзя - только на полных оборотах мощных вентиляторов обдув околоблочного пространства внутри корпуса. А ежели желаете тише, то только так  - https://forum.bits.media/index.php?/topic/7647-gridseed-g-blade-55mkh-terminator-a2-30mkh-skript-pervye-vpechatle/page-10?p=193331&do=findComment&comment=193331

шум не критичен. другой вопрос зачем маслать, когда толку от этого не сильно будет.



хорошо, а как на температуру и жару реагирует? многие смотрю после покупки рекомендуют сразу профилактику СО делать.

[Uliss]

а как на температуру и жару реагирует?



Те же 10^оС дельты температур вход-выход.



Сейчас примерно +37^оС на лоджии



многие смотрю после покупки рекомендуют сразу профилактику СО делать.



А что там делать?

Радиаторы я не трогал, пыль в нем не задерживается.



Там не профилактику, а полную модернизацию надо делать.

Закрывайте/блокируйте все свободное пространство в корпусе, оставляйте для потока воздуха только просветы в оребрении радиаторов.

[gaalx]

я смотрю холодный аппарат, наверное потенциал оверклокерский огромадный. сколько по даташитам предельная температура чипов?

[Uliss]

маленькие радиаторы недотянуты конкретно! Почти все..



Применение термопрокладок подразумевает нормированный прижим.

Пережатая термопрокладка снижает теплопроводность.

Не шайба Гровера же...



потенциал оверклокерский огромадный. сколько по даташитам предельная температура чипов?



Так-то, эта тема и начинается с даташита...

Его оврклокерский потенциал полностью зависит от напряжения питания чипов и возможен совместно с вольтмодом.

А так, в номинале, при повышениии частоты, растет количество HW или блок не стартует вовсе.

А2 хорош своим потреблением и стабильностью работы.

[Ross_ua]

температуру терминаторы показывают не верно, скорее всего софт не откалиброван

реальная температура чипов гораздо больше, если брать температуру по датчикам в веб-морде, то это больше похоже на температуру радиаторов, замерял термопарой для сравнения

[Uliss]

температуру терминаторы показывают не верно, скорее всего софт не откалиброван



Не вдаваясь в частности, тем не менее, сам термодатчик гарантированно находится под радиатором.



Температура воздуха на выходе из корпуса +46^оС

[Lion74]

@Uliss,там по нескольку винтов почти без усилия поворачивались..а на одном лезвии с краю-так вобще резъба сорвана была и винт стоял для вида

[gaalx]

@Uliss, вольтмод делается так как у эс5 - повышением входного напряжения или как у эс3 - софтовое изменение напряжения?
