Raspberry Pi в качестве платы управления

Recommended Posts

Привет. Во-первых, извините за мой плохой русский, поскольку я использую переводчик Google.
моя идея состоит в том, чтобы соединить хеш-доску с ручной платой управления, например, Raspberry Pi.
Как известно, Raspberry Pi 3 имеют:
Broadcom BCM2837, четырехъядерный процессор с частотой 1,2 ГГц, 64-разрядный процессор
1 ГБ ОЗУ
HDMI, камера, Wi-Fi и т. Д.
Я думаю, что протокол хэш-доски является UART, и это просто.

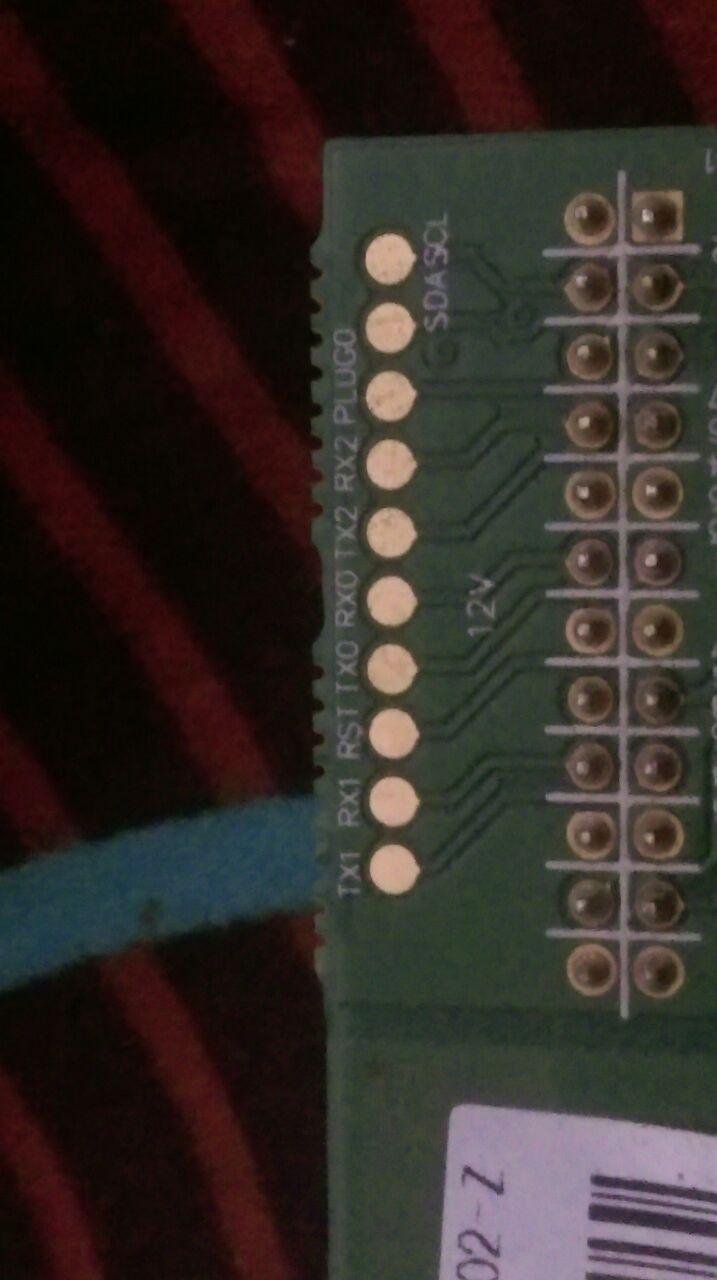

photo_2019_08_22_23_55_39.thumb.jpg.31000b6161db6583d5331458872635f1.jpgt9 image + хеш-доска. как вы знаете, на каждой хэш-доске есть 3 цепочки. и есть порт 3 уарт.
RX0 TX0 - RX1 TX1 - RX2 TX3
а также контакты SDA SCL для датчика времени.

Share this post


Link to post
Share on other sites

@pezhvak

такая идея есть давно

нет софта-программы

Share this post


Link to post
Share on other sites

@adv
Спасибо за участие в обсуждении.
я увидел ссылку, что кто-то подключает хеш-плату с USB к последовательному порту на ПК и запускает программу, которая может подключаться к пулу и заставить хеш-плату работать с ПК.

github

Edited by pezhvak

Share this post


Link to post
Share on other sites

@pezhvak если мы говорим о bitmine s9 то это невозможно -нет софта

если о других старых майнерах то это возможно

Edited by adv

Share this post


Link to post
Share on other sites

@adv извините, но что вы подразумеваете под:
"нет программного обеспечения"
Вы имеете в виду, что протокол bm1387 не является UART? или нет таблицы?
Что ты думаешь об этом:
dual bm1387 usb

Share this post


Link to post
Share on other sites
1 час назад, pezhvak сказал:

SDA SCL для датчика времени.

это шина обмена данными (data, clock), типа как в USB, никакого датчика времени там нет, клок в данном контексте тактовый генератор, а не часы.

55 минут назад, adv сказал:

это невозможно

Не надо так утверждать. Что арм на BBB, что на малине, а так же как и ксилинк, работают под управлением одной и той же ОС. Битмайн свой софт откровенно спионерил из опенсорсов авалона. Так что если начать с самого начала, то нормальный прогер осилит запуск одного чипа, а дальше - дело техники.

Share this post


Link to post
Share on other sites
@Lexis77
407/5000



OMG Спасибо за участие в обсуждении lexis.
Я смотрю вашу деятельность недавно хахаха. Для этой самодельной хэш-доски.


Во всяком случае, да, я знаю, что это протокол i2c. Я думаю, что используется для чипа датчика температуры.
Итак, что вы думаете об этом? Как вы думаете, мы можем использовать RasPberry Pi в качестве платы управления? Для новых чипов я имею в виду.
мы можем взломать связь между платой управления s9j и хеш-платой.

Share this post


Link to post
Share on other sites

На самодельной доске все проще, там SPI и чтоб запустить чипак, достаточно было всего 5 проводов - +,-, вкл чипа, мисо, моси ВСЕ! Да и софт весь готов был. Просто cgminer с поддержкой битфури и все. Кстати первые S9 так же рабтали на cgminer. Я железячник, а в данном вопросе нужен прогер, а у меня скил не прокачан :)

13 минут назад, pezhvak сказал:

мы можем использовать RasPberry Pi в качестве платы управления

Абсолютно точно да! Но все упирается только в софт.

Share this post


Link to post
Share on other sites

@Lexis77

Just now, Lexis77 said:

Everything is simpler on a makeshift board, there is SPI and to launch the chip, all that was needed was just 5 wires - +, -, on the chip, miso, mosi EVERYTHING!

спасибо. Какой чип вы использовали на своей домашней хеш-плате?





Just now, Lexis77 said:

Absolutely yes! But everything rests only on software.

Большое спасибо. Я буду работать над этим.

Share this post


Link to post
Share on other sites
6 минут назад, pezhvak сказал:

Какой чип вы использовали на своей домашней хеш-плате?

Bitfury

bib756c55nm и bf864c55


Скрытый текст




Share this post


Link to post
Share on other sites
15 часов назад, Lexis77 сказал:

это шина обмена данными (data, clock), типа как в USB, никакого датчика времени там нет, клок в данном контексте тактовый генератор, а не часы.

Не надо так утверждать. Что арм на BBB, что на малине, а так же как и ксилинк, работают под управлением одной и той же ОС. Битмайн свой софт откровенно спионерил из опенсорсов авалона. Так что если начать с самого начала, то нормальный прогер осилит запуск одного чипа, а дальше - дело техники.

По факту используются сигналы

для работы с чипами RX TX RESET

для работы с pic SDA SCL

По квадратной шине (SDA SCL) контролька общаеться с pic контроллером от которого требуеться хранить таблицы частот чипов, колибровок термодатчиков и таблицы битых ядер чипов. Также задействован 1 дескретный выход пика который енабле шимки питания и один аналоговый который регулирует питание так называемый FB

Share this post


Link to post
Share on other sites
28.09.2019 в 20:33, adv сказал:

@pezhvak если мы говорим о bitmine s9 то это невозможно -нет софта

если о других старых майнерах то это возможно

почему нет совта? тот же cgminer или bmminer есть в исходниках на хабе

Share this post


Link to post
Share on other sites

@nephilime первоисходники у авалона, на том же гитхабе. Битмайн с него все спионерил и подгадил подправил под S9

Share this post


Link to post
Share on other sites
12 минут назад, Lexis77 сказал:

@nephilime первоисходники у авалона, на том же гитхабе. Битмайн с него все спионерил и подгадил подправил под S9

за софтом дело не встанет... найти бы схему полную хеш платы или руководство по ремонту не на кривом русском

Share this post


Link to post
Share on other sites
29.09.2019 в 12:48, kip102 сказал:

и один аналоговый который регулирует питание так называемый FB

FB это не выход, а вход. Feed Back. Обратная связь. А шим контроллер у S9k и S9se находится внутри PIC который стоит на хэш плате. Рядом с мосфетами драйвер, а не ШИМ.

Share this post


Link to post
Share on other sites
10.03.2021 в 23:23, Lenchik сказал:

FB это не выход, а вход. Feed Back. Обратная связь. А шим контроллер у S9k и S9se находится внутри PIC который стоит на хэш плате. Рядом с мосфетами драйвер, а не ШИМ.

В схеме он обозначен как fb, и это именно выход PIC на нём шим сигнал который вносит коррективы в цепь FB обратной связи ШИМ DC/DC

Ты хотел поумничать но обосрался....

Share this post


Link to post
Share on other sites

@kip102 Это ты обосрался. Посмотри внимательно на схему. Или померяй. ШИМ внутри пика. Это пик контроллер такой, сразу с ШИМ. А то что стоит рядом с мосфетами NCP3420, это драйвер. На него надо подавать сигнал включения и широтно модулированный сигнал.



У меня вообще создалось впечатление что здесь нет специалистов.

Share this post


Link to post
Share on other sites
5 минут назад, Lenchik сказал:

@kip102 Это ты обосрался. Посмотри внимательно на схему. Или померяй. ШИМ внутри пика. Это пик контроллер такой, сразу с ШИМ. А то что стоит рядом с мосфетами NCP3420, это драйвер. На него надо подавать сигнал включения и широтно модулированный сигнал.



У меня вообще создалось впечатление что здесь нет специалистов.

Ты упорот?


Share this post


Link to post
Share on other sites

@kip102 FB и есть вход. Как он может быть выходом? И куда его сигнал поступает, на питание прямо? То ли со зрением у тебя что то не так, то ли что.



И схема у тебя от древнего асика. У более новых нет комплиментарных пар биполярных транзисторов, а стоят специальные микросхемы.




Направление стрелки надеюсь видишь?

Share this post


Link to post
Share on other sites
28.09.2019 в 20:23, pezhvak сказал:

@adv
Спасибо за участие в обсуждении.
я увидел ссылку, что кто-то подключает хеш-плату с USB к последовательному порту на ПК и запускает программу, которая может подключаться к пулу и заставить хеш-плату работать с ПК.

github

вообще офигенно... хеш плату от S9 так же можно запустить

Share this post


Link to post
Share on other sites

доброго времени всем зашедшим.

столкнулся с квестом таким:

понадобилось на S9 установить пару пакетов через opkg

в ответ получаю

opkg install vim (vim как пример)
Unknown package 'vim'.
Collected errors:
 * opkg_install_cmd: Cannot install package vim.



В watsmainer m3 это решалось opkg update, в S9 спустился до репозитариев и проверки конфигов

разницы между двумя асиками в конфигах нет /etc/opkg.conf

dest root /
dest ram /tmp
lists_dir ext /var/opkg-lists
option overlay_root /overlay
option check_signature 1



и /etc/opkg/angstrom-base-feed.conf

src/gz designated_driver_base http://downloads.openwrt.org/snapshots/trunk/ar7/generic/packages/base
src/gz designated_driver_kernel http://downloads.openwrt.org/snapshots/trunk/ar7/generic/packages/kernel
src/gz designated_driver_telephony http://downloads.openwrt.org/snapshots/trunk/ar7/generic/packages/telephony
src/gz designated_driver_packages http://downloads.openwrt.org/snapshots/trunk/ar7/generic/packages/packages
src/gz designated_driver_routing http://downloads.openwrt.org/snapshots/trunk/ar7/generic/packages/routing
src/gz designated_driver_luci http://downloads.openwrt.org/snapshots/trunk/ar7/generic/packages/luci
src/gz designated_driver_management http://downloads.openwrt.org/snapshots/trunk/ar7/generic/packages/management
src/gz designated_driver_targets http://downloads.openwrt.org/snapshots/trunk/ar7/generic/packages/targets



полагаю что дело может быть в процессоре так как m3 ссылается на http://downloads.openwrt.org/snapshots/trunk/sunxi

а у S9 по началу я не нашел файли с репозиториями и добавил его сам, после чего при opkg update начинаются адекватные деиствия, но при opkg install... облом

Edited by nephilime

Share this post
