Mining asics technologies/Alchemist/Hascoins ARES Вопросы, помощь, обсуждение.

[Smit1237 806]

Алгоритм: Scrypt
Скорость: 256 Mh/s(256 чипов по 1 мегахешу, 8 ватт на мегахеш, 8 плат, по неподтверждённым данным неплохой разгонный потенциал, одному товарищу пришло 280 мегахешей)
Потребляемая мощность: 2200 ватт при 256 мегахешах, по неподтверждённым данным при 280 потребление ~2670
Размеры: 4U
Вес: 22 килограмма
Охлаждение: Воздушное, 6 вентиляторов дельта по 4000 об без возможности регулировки (по неподтверждённым данным шумит  меньше чем Gawminers war machine)
Опции: Комплект для установки в стойку

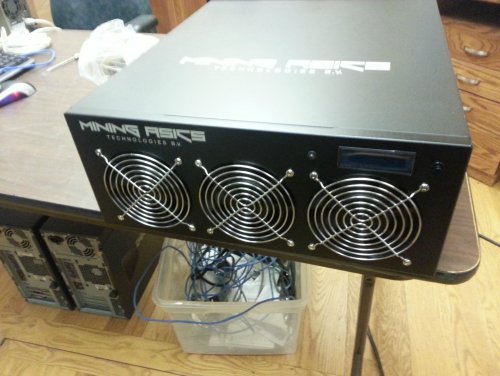

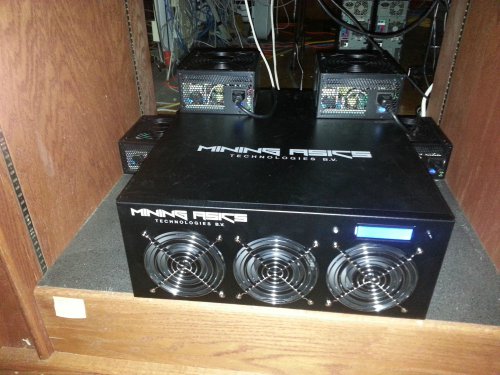

Фотографии: © bitcointalk.org


Итак, всё обсуждение по данным асикам предлагаю вести в данной теме.

Фото платы с размерами:

- https://forum.bits.media/index.php?/topic/14351-mining-asics-technologiesalchemisthascoins-ares-voprosy-pomosch-obsuzhdenie/page-27?p=287313&do=findComment&comment=287313
- https://forum.bits.media/index.php?/topic/14351-mining-asics-technologiesalchemisthascoins-ares-voprosy-pomosch-obsuzhdenie/page-36?p=292275&do=findComment&comment=292275



И от соседей:

- http://i.imgur.com/ARrwduo.jpg?1

- https://images.weserv.nl/?w=800&url=ssl:c1.staticflickr.com/9/8857/18283448771_f3cef0fcb5_b.jpg&fnr

- https://images.weserv.nl/?w=800&url=ssl:farm1.staticflickr.com/504/19564568981_d5247597e7_b.jpg&fnr

Изменено 11 авг 2015, 03:09 пользователем Uliss
Добавил фото

[gaalx 315]

затрави какой-то информацией. что за звери?

[Smit1237 806]

Сейчас добавлю в первый пост.

[iRybin 4 449]

Описание от Dogie - http://www.dogiecoin.com/hashcoins-ares.html (на английском и местами корявое).



@Smit1237, а где брать инфу по разгону? - блоки к нам 1400 ватт вроде как едут - так что надо сразу готовиться к разгону :)

В качестве потенциального контроллера вентиляторов присмотрел вот это: http://www.ulmart.ru/goods/3475352 - огорчает только цена.

[mild 399]

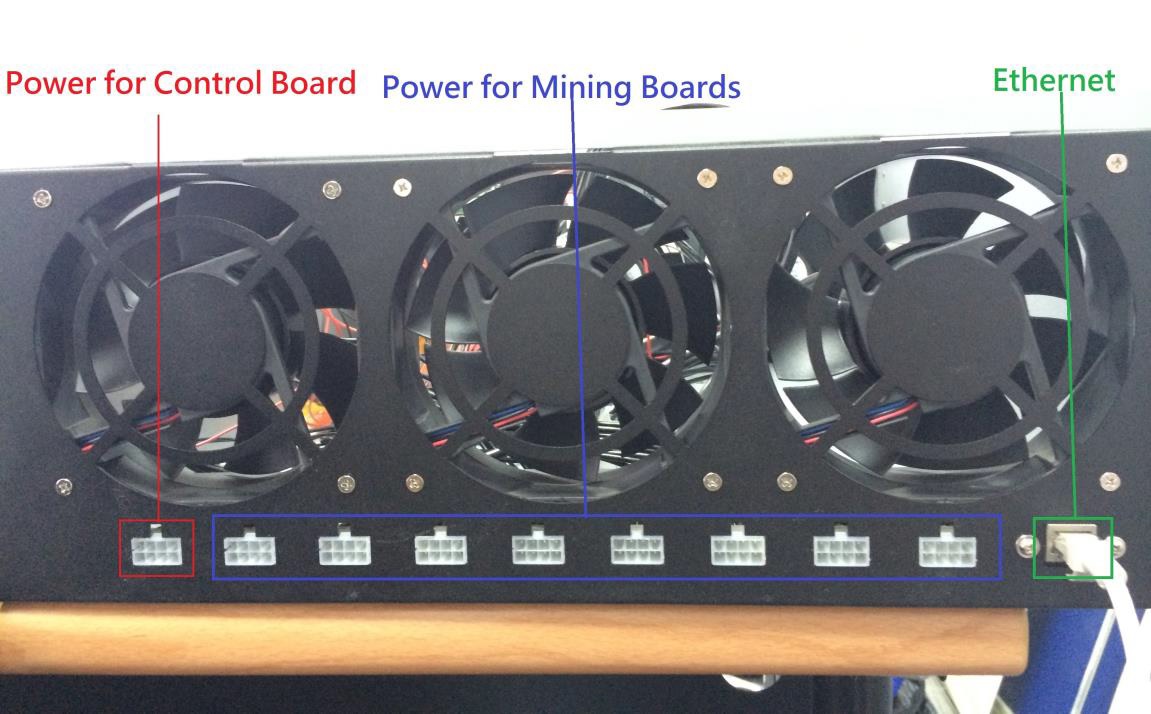

Подключение питания.

По данным производителя потребление в районе 2200W, но рекомендует подключать:

Плата управления 150W

Рабочая плата   300W



[iRybin 4 449]





Плата управления 150W



по сути - чисто кулеры, брат Малинки жрёт копейки... А кулеры, если верить Dogie, жрут по 12*1,6=19,2Вт штука. Итого 115,2 ватт.



[iRybin 4 449]

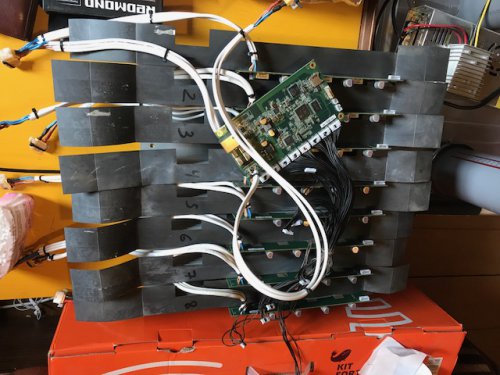

Вот, к слову, ещё одна фотка внутренностей - совсем не такая красота, как у Dogie - никакими органайзерами для воздуха и не пахнет, знакомый китай :)



[iRybin 4 449]

Но самое интересное, что были и версии с органайзерами воздухотока:





@mild, @adv, коллеги - какая разновидность этого чуда отправилась к счастливым (или не очень) покупателям?

[mild 399]

@iRybin, ADV в бане на пару тройку, с похмелья, но фотки прислал)))

[S_A_V 230]

Тема с фотографиями на bitcointalk https://bitcointalk.org/index.php?topic=825673.0

Еще немного фото и линк на прошивку: https://litecointalk.org/index.php?topic=24945.0



На сайте подозрительно низкие цены ($999 за новый и $599 за поюзаный), но в наличии ест-но ничего нет: https://www.alcheminer.com/en/

[iRybin 4 449]

@mild, это радует, что такая версия :)







Еще немного фото и линк на прошивку: https://litecointalk...p?topic=24945.0



Этот я уже тоже откопал - там где-то в середине человек предлагает перевернуть крутиляторы, чтобы он выдувал со стороны морды. Я тоже об этом думал... гудит по словам из темы, не громче S4 и есть явный запас по кулерам - то есть можно снижать обороты или пробовать разгон.



Ещё из прочитанного - девайс качественный "в железе", но софт - адов треш :)

[mild 399]

@iRybin, Не уверен, что у всех такая, все не вскрывали

[iRybin 4 449]

@mild, там адов рандом что-ли? :-) - хотя с учётом того, кто и как их делает... Главное, чтобы физически работал.

[Uliss 8 866]

В качестве потенциального контроллера вентиляторов присмотрел вот это: http://www.ulmart.ru/goods/3475352 - огорчает только цена.



Она своими параметрами огорчает еще больше. По сути, это понторезная панель для корпуса ПК, не более.



Единственный недостаток автоматического режима – это жесткая зависимость скорости вращения вентилятора от температуры датчика: 25 °C и ниже – минимальная скорость вращения вентилятора (6.5 В), 50 °C и выше – максимальная скорость вращения (12 В). Если пробовать управлять скоростью вращения вентиляторов видеокарты, то обороты всегда будут на максимуме...



Преимущества:

    Сенсорное управление, Отсутствие выступающих элементов, Отключаемый экран, Три уровня подсветки,

    Автоматическая блокировка экрана от случайного нажатия, Мониторинг до 6-и температур (от 0 °C до 100 °C)



Недостатки:

    Переменный шаг изменения скорости вращения вентилятора (30-60 rpm в зависимости от типа вентилятора)

    Невозможность задания диапазона температур в автоматическом режиме



Обзор - http://www.almodi.org/komplektuiushchie/obzor-i-test-kontrolnoi-paneli-gelid-solutions-speedtouch-6/spetcifikatcii-rezultaty-testov



http://www.almodi.org/images/stories/gelid_solutions_speedtouch_6/gelid_speedtouch6_09.jpg - отсутствие радиаторов на управляющих ключах.

http://www.almodi.org/images/stories/gelid_solutions_speedtouch_6/gelid_speedtouch6_11.jpg - сверху слева увеличенный 3-пин разъем - питание +5в, +12в, Общ - разъем типа "питание флопповода" , при заявленных 30Вт/2.5А на канал, общее потребление по +12в = 180Вт = 15А. Это уровень 6-пин разъемов питания видеокарт/АСИКов. Параметр "30вт на канал" заявлен не по реальным рабочим параметрам панели, а по предельно допустимым для самого регулирующего ключа ~3А.



Вот так выглядит нормальный ШИМ на 3А - http://ru.aliexpress.com/item/PWM-DC-6V-12V-24V-28V-3A-Motor-Speed-Control-Switch-Module/32264947548.html

ЖК-цифровой термометр - http://ru.aliexpress.com/item/free-shipping-LCD-Digital-Panel-Thermometer-Temperature-Meter-9786/1209230257.html

ИТОГО - 200р на канал.



Цифровой термостат - регулятор температуры - http://ru.aliexpress.com/item/Convenient-DC-9V-15V-Intelligent-Digital-LED-Thermostat-Temperature-Controller-55266/32256347866.html

Изменено 25 июн 2015, 02:01 пользователем Uliss

[OZR 2 488]

На первый взгляд вешать его надо на самые толстые провода, а то разъёмы по питанию выгорят. (Это уже традиционная ошибка (ошибка ли?) )

[iRybin 4 449]

@Uliss, ну вот хлипкойсть девайса для заявленной мощи на канал меня тоже удивила, спорить не буду...



У всей белеберды с Ali смущает отсутствие динамического управления скоростью вертушкой в зависимости от температуры - так-то у меня ихние термостаты бегают и даже отлично управляют приточкой-вытяжкой в майнинговом подвале. Но они чисто ВКЛ-ВЫКЛ. А тут хочется всё-таки динамики.



Хотя, скорее всего, кинется ящик в тот самый подвал и на этом всё закончится :)



@OZR, ну 300 ватт на палату не такая катастрофа... Radeon 7990 жрала 600 имея всего 2 разъёма питания. А если верить потребляемой мощи - то там 250 ватт на плату выходит (2200 - 200)/8 = 250

Изменено 25 июн 2015, 08:42 пользователем iRybin

[Uliss 8 866]

@iRybin, https://forum.bits.media/index.php?/topic/8695-antminer-s1-s2-s3-s3-s4-s5-c1-voprosy-pomosch-obsuzhdenie/page-422?p=278805&do=findComment&comment=278805

Если поставить 2 термореле, то получится 3х-ступенчатая регулировка оборотов.



Или сваять самому:

ШИМ-терморегулятор для кулера - http://radiokot.ru/forum/viewtopic.php?f=11&t=97950

Терморегулятор на ШИМ контроллере - http://pgurovich.ru/termoregulyator-na-shim-kontrollere/

Изменено 25 июн 2015, 09:27 пользователем Uliss

[iRybin 4 449]

@Uliss, а вот это, к слову, идея - ведь реально нужны на самом деле 2 скорости - тихо и максимум. И раскидывать эти 6 вертушек по каналам бред и расходование ресурсов.

[mild 399]

@iRybin, Для чего вся эта суета? ))) Он в любом случае не для домашнего пользования, на квартире не поставишь, разве что балкон. Шумит и греется хорошо, все же  более 2кВт тепла в воздух.

[Uliss 8 866]

@mild, имеет смысл, даже с точки зрения экономии электроэнергии.

А для крупной фермы более чем актуально.

[Uliss 8 866]

@iRybin, а если еще заморочиться с термозащитой - https://forum.bits.media/index.php?/topic/8695-antminer-s1-s2-s3-s3-s4-s5-c1-voprosy-pomosch-obsuzhdenie/page-417?p=277790&do=findComment&comment=277790 - а при "контакторной" схеме питания делается на раз-два, то такую ферму можно надолго оставлять без присмотра.

Такой датчик - http://ru.aliexpress.com/item/free-shipping-10pcs-lot-80-Celsius-KSD9700-Metal-Case-NO-Temperature-Control-Switch-Thermostat-250V-5A/32318910458.html - в цепи питания обмотки контактора отлично устанавливается на радиатор, дельта температур у него примерно 30^оС, что при внешней схеме питания вентиляторов обеспечит перезапуск майнера при его охлаждении.

Изменено 25 июн 2015, 10:23 пользователем Uliss

[iRybin 4 449]

@Uliss, да контакторы там все на GSM-реле завязаны. А вот термоконтроля у "гробов" нету нихрена - потому как бы реально не пришлось встраивать защиту... У меня есть несколько девайсиков с Ali - http://www.aliexpress.com/item/DC-12V-MCU-Temperature-Controller-50-110-Celsius-Degrees-Temperature-Difference-Controller-Micro-Digital-Thermostat-300051/1953876523.html (русский Али несъедобен, потому ссылки на английский :) ) - они 12V и приточку-вытяжку регулируют отлично. Только на этих токах, похоже, внутри девайса защиту не разместишь... рвать надо 220V... а это костыль.



Плюс по отзывам он ещё и "виснет" иногда и надо его резетить по питанию... Приедет - будем посмотреть. Хотя не думаю, что в подвале с приточкой и 20 градусами в холодной зоне оно перегреется.

Изменено 25 июн 2015, 10:37 пользователем iRybin

[iRybin 4 449]

А есть где-нибудь крупное фото контроллера этого девайса? - понять, что есть на плате и что можно вывести/развести

[Sozium 94]

вот тут все есть https://litecointalk.org/index.php?topic=24945.0

где-то выше было

[iRybin 4 449]

@Sozium, да нету там контрольки, тока хэшборды... не поленился, перелистал ещё раз.



Зато нашёл вот такую печаль-беду:









что подтверждает слова уважаемого @OZR о питании...



Короче, ребята - думаем, как будем в будущем делать ему нормальное питалово. Эти сопли поплавятся, вопрос только во времени... После того, как у меня поплавился коннектор на Seasonic 1250 gold от одной R9 280 (причём поплавился на стороне БП!), а одна 7990 ушла в гарантию на возврат денег из-за того же самого, но на коннекторе карты (а 290-ая попробовала повторить её путь, но там я уже был учёный и зачистка контактов помогла) - я больше иллюзий не строю на эту тему.









Мысля номер раз - выкинуть шнурики питания "хэшборда-жопа" и подоткнуть питалово с БП напрямую на борды, если коннектор совместимый.

Изменено 26 июн 2015, 15:08 пользователем Uliss
