кто каким пользуется? нашел на местном аукционе китайский за 20$ думаю брать или нет, вот такой http://i.solbatcompany.ru/u/f8/a1d14220a55547309d02a56dd86f15_50892109/-/Watt_Volt_Meter_Analyzer().jpg

использую нормальный электронный счетчик, но хочу видеть в реальном времени изменение энергопотребления, например поставил небольшой разгон или перевел из майнинга биткоинов в лайткоины, со счетчиком это сложновато сделать надо постоянно засекать время выжидать сутки и высчитывать мощность в час



кто что посоветуют? на сколько они точны? может амперметр использовать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

проще мультиметр с клещами наверное... замерил A замерил V умножил получил потребление в Wt "из розетки" или каждой видяхи отдельно

видел как это просто делают и считают, но с физическими величинами могу путать (не мое это)

неоспоримый плюс в том что не надо с ебея заказывать)

Изменено пользователем pan_asket

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я себе такой заказал http://www.ebay.com/itm/Energy-Power-Meter-socket-Watt-Voltage-Volt-buster-EU-European-plug-LCD-220V-/330906993557?ssPageName=ADME:X:AAQ:US:1123 Задолбался ждать хотя и заказывал специально не из китая и тем не менее наша почта чмо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

http://energenie.com/item.aspx?id=7022

Во многих магазинах уже видел такой в продаже. Им и пользуюсь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тестер наш друг! стоит 10$

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Тестер наш друг! стоит 10$

, та ну все же клещи, как выше писали. А то некоторые цешкой намеряют ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

что будет если пихнуть один в другой?

стоит сейчас электросчетчик, считает киловатчасы, надо перед ним поставить китайский ваттсчетчик который показывает ватты в реальном времени

не взорвется ли ?  :lol:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



что будет если пихнуть один в другой? стоит сейчас электросчетчик, считает киловатчасы, надо перед ним поставить китайский ваттсчетчик который показывает ватты в реальном времени не взорвется ли ?


Нет) Он просто амперы меряет и за вас считает на калькуляторе) Я вот тоже свой ваттметр жду уже месяца два, правда заказывал через магаз, но просто там дешевле было)

Да, кстати, есть нюанс, на этих ваттметрах пишут максимум 3200Вт, но в инете вычитывал, что вроде это Пиковая, фактически то что пишут для розетки, так что больше 2кВт я бы не стал на него грузить) Да и после покупки рекомендую вскрыть на предмет "китаец в тот день был сонный")

Ну а точность - несколько лампочек разного номинала и проверять)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

тот что я заказал пишут 3620 Вт, кстати сейчас вот иду забирать его

да у меня ферма на 500Вт )))



на одном сайте написано жирным шрифтом



Внимание! В документации на ваттметр COST CONTROL 3000 чётко и ясно сказано, что приборы недопустимо включать последовательно – например, с целью повторных замеров одной и той же нагрузки. Обычно такое подключение избыточно и бессмысленно… но нам сейчас как раз понадобилось – так вот нельзя! Поэтому приборы включены параллельно.

Изменено пользователем mine777

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@mine777, ну незнаю) вообще всёравно не вижу смысла вставлять их один в другой. Точность можно на крайняк проверить и электроприборами - врядли вам нужна точность до ватта. А по поводу 3620 Вт это фактически те самые 16А что пишут на розетках. Боюсь это просто копипаст с розетки. Вообще разберете, там предохранитель должен быть, может будет подписан номинал. А так по сайтам искал и каждый разные пределы указывает на эти игрушки. Ну для 500вт хватит, плюс 20% на кпд бп.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Апну темку.

Поделитесь, чем пользуетесь и где купили. Давно хотел такую машинку.

Читаю отзывы, прихожу в ужас. Вроде простой дивайс, почему они врут так сильно и часто?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вроде простой дивайс, почему они врут так сильно и часто?



Девайс простой, нагрузка не простая.

Если им мерить/контролировать лампочки или калориферы, то все ОК, но в случае реактивной нагрузки вступает в действие параметр Коэффициент мощности (cos φ), который можно нужно задать ваттметру для корректных показаний.

Так, что все претензии к ваттметрам из категории "Вы их просто готовить не умеете"



Я свой, как на фото в первом сообщении, купил на Али за 300 или 350р.

Работает, доволен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подстать вы апнули тему. Хотя у меня несколько другой вопрос. Если по теме, то уже 3 таких стоит http://www.ebay.com/itm/New-EU-Plug-Energy-Meter-Watt-Volt-Voltage-Electricity-Monitor-Analyzer-Power-/281901611658?hash=item41a2a53a8a:g:3HAAAOSwT~9Wi6Om работают на 5+



Может кто помнит этот тест https://forum.bits.media/index.php?/blog/13/entry-11-testirovanie-energopotrebleniia-8-mi-razlichnykh/ я помню )) Так вот человек пишет



Методика тестирования достаточно проста: был взят модифицированный райзер Pci-e x1-x1, позволяющий подать на него внешнее питание и были изготовлены два 6-pin переходника питания, позволяющие в разрыв линии 12В подключить амперметр. БП соответственно был немного модифицирован.





Зачем был модифицирован БП, как немного и почему нельзя просто клещами амперметра померить (+12v и GND) ток с доп питания 6-8 pin pci-e ? Или все-таки можно ? У разйзера доп питание идет только +12V где там брать землю чтобы померить тестером? Я в электротехнике плохо шарю, поэтому сильно не пиняйте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Зачем был модифицирован БП, как немного



Автор этого теста активен на форуме по сей день, можете поинтересоваться деталями непосредственно у него самого.







почему нельзя просто клещами амперметра померить (+12v и GND) ток с доп питания 6-8 pin pci-e ? Или все-таки можно ?



Конечно, можно. Просто дело осложняется тем, что клещи для постоянного тока это более редкий и дорогой прибор с датчиком Холла, в отличие от простых обыденных и дешевых клещей с трансформаторным датчиком переменного тока.

Сейчас проще купить стандартные шунты 75mv на нужное значение тока и использовать простенькие и недорогие цифровые амперметры постоянного тока.







У разйзера доп питание идет только +12V где там брать землю чтобы померить тестером?



У простого "шлейфового" райзера только 12в, а других в то время и не было. Сейчас есть усб-райзеры, которым необходимо питание 5в и 12в.



При измерении тока нужен только один проводник, в разрыв которого включается амперметр. Можно включиться как в разрез провода +12в, там и в разрез земляного -12в.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Robinton pm1. Это если нужно смотреть только энергопотребление

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

Автор этого теста активен на форуме по сей день, можете поинтересоваться деталями непосредственно у него самого.









Конечно, можно. Просто дело осложняется тем, что клещи для постоянного тока это более редкий и дорогой прибор с датчиком Холла, в отличие от простых обыденных и дешевых клещей с трансформаторным датчиком переменного тока.

Сейчас проще купить стандартные шунты 75mv на нужное значение тока и использовать простенькие и недорогие цифровые амперметры постоянного тока.









У простого "шлейфового" райзера только 12в, а других в то время и не было. Сейчас есть усб-райзеры, которым необходимо питание 5в и 12в.



При измерении тока нужен только один проводник, в разрыв которого включается амперметр. Можно включиться как в разрез провода +12в, там и в разрез земляного -12в.



О каких более дорогих мультиметрах идет речь ? У меня есть например Mastech M9508 где присутствует возможность измерения постоянного тока до 20А. (Вроде этого достаточно даже для одного 8pin)



Еще можно ведь датчик тока для Arduino использовать http://www.ebay.com/itm/281683074851?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT Тем более я как раз увлекаюсь этим добром.



P\S спасибо за ссылку, не знал что такие есть. 75 mv это у него шаг измерения чтоль ?

Robinton pm1. Это если нужно смотреть только энергопотребление



Можно ссылку или более корректное название, Гуля ниче не знает про Robinton pm1. Ну вроде как только энергопотребление, а че там можно еще интересного смотреть ?

Изменено пользователем qqqq

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)
http://energenie.com/item.aspx?id=7022 Во многих магазинах уже видел такой в продаже. Им и пользуюсь.



один такой (куплен в Чип и Дип ещё осенью 2013, тогда их было не найти), второй - http://www.robiton.ru/product/12146 - куплен в Плеере.



А так в щитах стоят разные, сегодня как раз воткнул вот этот: http://www.aliexpress.com/item/AC-80-300V-0-100-0A-ammeter-voltmeter-Din-rail-LED-volt-amp-meter-display-active/32580792991.html



Дома стоит вот этот: http://www.aliexpress.com/item/AC-80-260V-LCD-Digital-100A-Volt-Watt-Power-Meter-Ammeter-Voltmeter-110V-220V/32472514063.html



Удобно, если есть верхний предел по мощности и надо регулярно следить, чтобы не вылететь за него майном.

Изменено пользователем iRybin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@qqqq, вы сами определитесь, для начала.

А то начали с клещей, а теперь на мультиметры перешли.

Вся прелесть клещей для измерения тока в том, что не нужно рвать провод и включаться вразрез в цепь питания.



P\S спасибо за ссылку, не знал что такие есть. 75 mv это у него шаг измерения чтоль ?



Это у него/на нем падение напряжения такое при максимальном токе.



У меня есть например Mastech M9508 где присутствует возможность измерения постоянного тока до 20А.

Мне и такого хватит, хоть до 50А померить:




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вообще планирую в основной майнерной разориться вот на это чудо - https://shop.openenergymonitor.com/emonpi-3/ - но тут начинается проблема под названием "3 фазный ввод" - если дадут 3*5, а не 1*15 - будет геморрой, версию на 3 фазы пока не сделали, придётся колхозить 3 датчик...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@qqqq, вы сами определитесь, для начала.

А то начали с клещей, а теперь на мультиметры перешли.

Вся прелесть клещей для измерения тока в том, что не нужно рвать провод и включаться вразрез в цепь питания.





Это у него/на нем падение напряжения такое при максимальном токе.

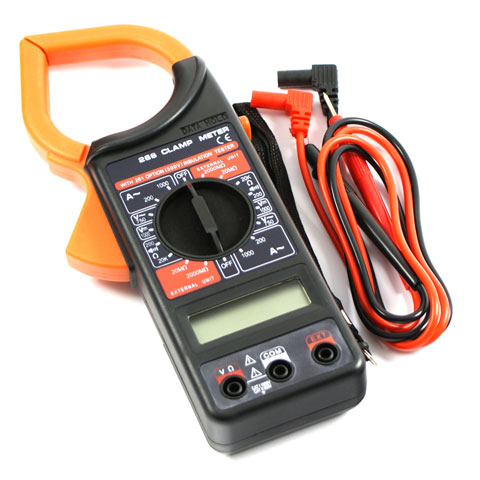

Мне и такого хватит, хоть до 50А померить:






Я ж сказал сильно не пиняйте. Я думал клещи, это типо от мультиметра провода для замера)) Провод рвать не надо, делается переходник для 6-8 pin откуда уже берется провод.



Короче все понятно, так как клещей нет, то и не надо. Попробую мультиметром. А датчик для ардуино очень хорошая вещь, так как можно сделать при помощи распбери мониторинг по локалке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я думал клещи, это типо от мультиметра провода для замера))

Щупы




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

А вообще планирую в основной майнерной разориться вот на это чудо - https://shop.openenergymonitor.com/emonpi-3/ - но тут начинается проблема под названием "3 фазный ввод" - если дадут 3*5, а не 1*15 - будет геморрой, версию на 3 фазы пока не сделали, придётся колхозить 3 датчик...



А у меня сильное желание Corsair 1500W там вот такая штука есть. Но дороговато конечно.




Изменено пользователем qqqq

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

Скажите, а если нужно померить токи с 6pin pci-e в разрыв, провода от GND нужно соединять вместе (например через клемник), их же идет 3 линии и уже мерить в разрыве этих 3-х линий ? Просто я попробовал померить у вентиля, там все просто, так как один провод. Что-то типа такого  https://forum.bits.media/uploads/downloaded/beginner83-6_ed84843d7dc716f8e9d9878672cc4858.jpg только сделал у себя переходник, чтобы не рвать провод.

Изменено пользователем qqqq

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Скажите, а если нужно померить токи с 6pin pci-e в разрыв, провода от GND нужно соединять вместе (например через клемник), их же идет 3 линии и уже мерить в разрыве этих 3-х линий ?

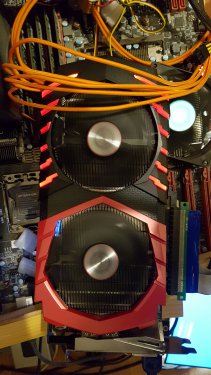

Можно так же купить удлинитель 6-пин PSI-e или взять переходник 6-->8pin,  из комплекта видеокарты, разрезать желтые провода посередине и включить в разрыв этих проводов выключатель с клеммником. Цепляете к клеммнику амперметр, разрываете цепь выключателем и меряете ток в линии.
