Ремонт блока питания OX Head OX-1600w

Recommended Posts

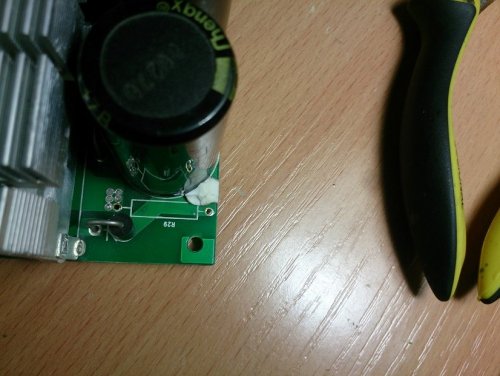

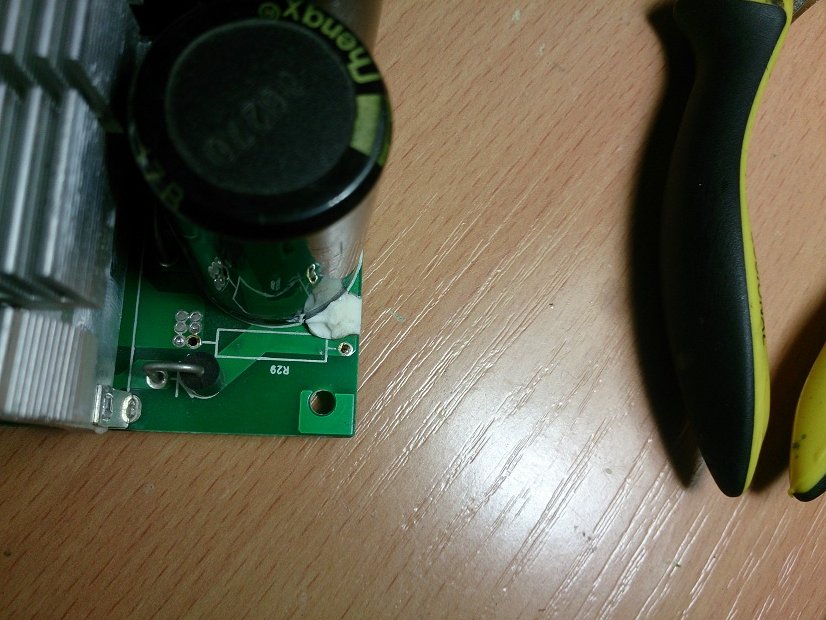

Приветствую вас комрады. Ремонтирую вот такой бп, пробило резистор возможности померять нет, так как нет такого рабочего блока. Маркировка очень странная, и никакой информации мне не дала. Может у кого нибудь есть такой бп? Можете померять сопротивление?)) Всем туземуна)





Share this post


Link to post
Share on other sites

Добрый день. Сам мучаюсь с такими резисторами, точного принципа маркировки не нашел, да и почти все таблицы говорят, что первой черной полосы не бывает. Но некоторые источники говорят, что для низкоомных резисторов есть нюансы. Практика сопоставления маркировки и замера милиомметром показала. Что первая черная полоса - это 0. Последняя полоса в расчет номинала не входит и обозначает скорее всего тип резистора. Черная полоса в типе не знаю что обозначает, а вот в этом месте часто стоят резисторы с зеленой полосой - в сети говорят что это безиндуктивные резисторы.

Если принять во внимание эти допущения и применить стандартную цветовую кодировку, то получается у вас резистор на 0,06 Ом.

P.S. Думаю вы в курсе что эти резисторы сами по себе не горят и у вас скорее всего КЗ в силовых транзисторах.

Share this post


Link to post
Share on other sites

Насколько можно судить по фоткам, это БП на контроллере CM6802(0)xxxx. Если ушел в обрыв токоизмерительный шунт, то ушли в КЗ MOSFET в APFC. После их замены обязательно снимите платку с контроллером и на ней проверьте на обрыв токоограничивающий резистор цепи измерения тока, его номинал порядка 50 Ом. Если пропустите его, то будет бах при включении. Между контроллером и MOSFET обычно стоят драйверы на транзисторах - они тоже при этом вылетаю. Там же в цепи коллектора одного из транзисторов есть низкоомный резистор 20-50 Ом - тоже уходит в обрыв. Сам контроллер редко отходит в мир иной.

Share this post


Link to post
Share on other sites
28.09.2018 в 16:44, nickhmstr сказал:

Можете померять сопротивление

Обычно эти резисторы имеют сопротивление 0,1-0,2 Ома

В вашем случае как раз и получается 0,2 Ома.

Это токоизмерительный резистор в цепи  основного преобразователя.
