Клеминки WAGO для доп питания ВК

Рекомендованные сообщения

Переделываю кабеля от АТХ блоков Corsair RX 850 для доп. питания карт уровня RX570 или GTX1070 и столкнулся с следующей проблемой. В оригинальном кабеле 4ый пин у блока питания пустой, а соединения 4ого и 8ого пина (дополнительная "земля") у видеокарты совмещено и берётся с 8ого пина у БП (оттуда идут 2 кабеля чуть тоньше). Можно, конечно, сделать также, но мой кабель (18AWG)  не влезет в 1 пин. Поэтому очевидным решением оставить 1 выходящий кабель из 4-ого пина БП и "раздвоить" его ближе к видеокарте. Можно просто спаять 3 провода, но под рукой есть клемники и кримпер.

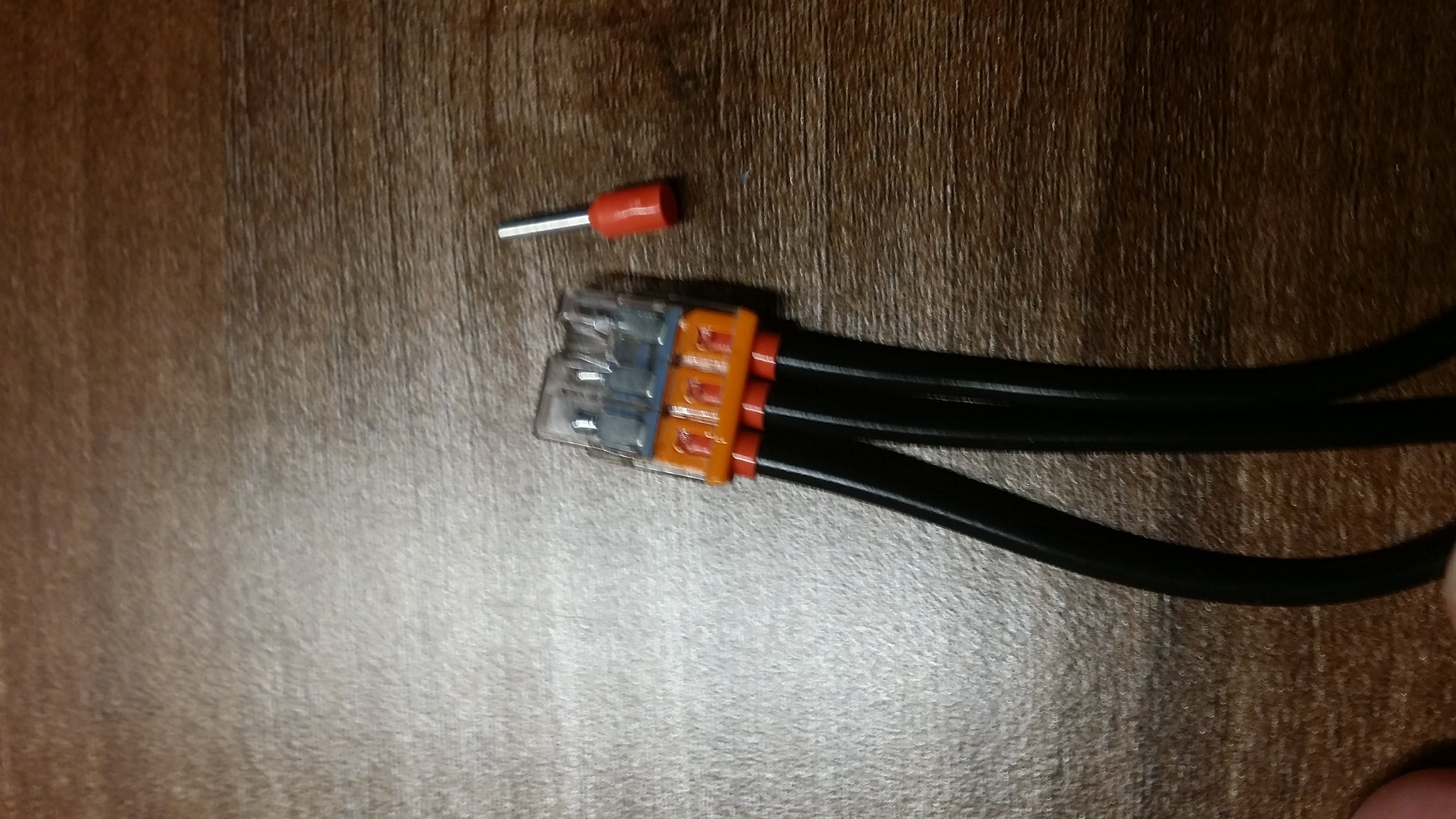

Подскажите, имеет ли право на жизнь такая конструкция (см. приложение)?

Поскольку эти пины - "земля", думаю проблем быть не должно, а что если также обьединять силовую линию (например переделать питание райзеров)?

По документации, клемники держат до 24А.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, mgx сказал:

Поэтому очевидным решением оставить 1 выходящий кабель из 4-ого пина БП и "раздвоить" его ближе к видеокарте. Можно просто спаять 3 провода, но под рукой есть клемники и кримпер.

Подскажите, имеет ли право на жизнь такая конструкция



Право на жизнь имеет все, что может быть сделано. Только смысл? Добавить еще один-два переходных контакта и снизить надежность кабеля?

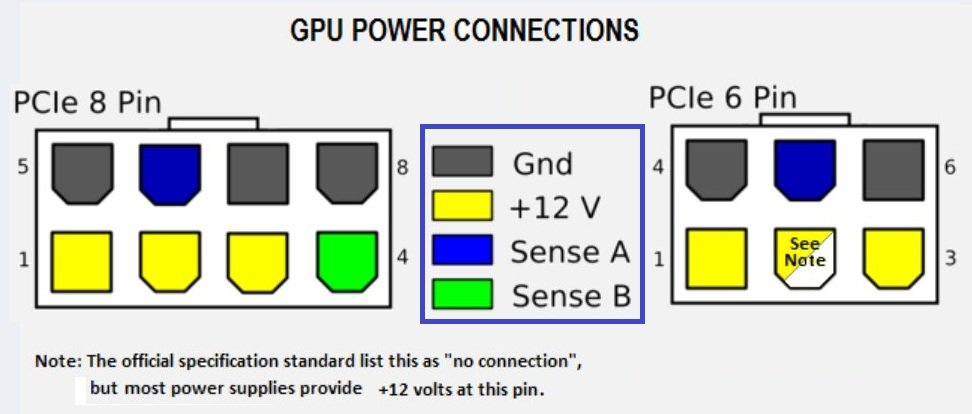

4 контакт на разъеме 8-пин PCI-e сигнальный и (при питании видеокарт) токовой нагрузки не несет. Конечно, если вы не решите питать от этого БП АСИКи, которым пофиг спецификация питания видеокарт.

Поэтому лучше не заморачиваться с обжимом наконечников и установкой Ваго, а просто недалеко от разъема карты зачистить 5мм изоляции провода земли и припаять к нему обычный 0,35-0,5мм провод и обжать его в 4 контакт.

Кстати, можно вообще не заморачиваться с 4 контактом (но это требует проверки именно на вашей модели карты), многие карты работают только с одним проводом на 8 контакте из 2х-пиновой "пристежки" разъема 6+2пин.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 hours ago, Uliss said:

Поэтому лучше не заморачиваться с обжимом наконечников и установкой Ваго, а просто недалеко от разъема карты зачистить 5мм изоляции провода земли и припаять к нему обычный 0,35-0,5мм провод и обжать его в 4 контакт.

Спасибо за ответ. Такой вариант тоже рассматривал, но не уверен в качаестве своей пайки, т.к. паяльник в руки беру не чаще раза в год. ?

Поэтому и решил попробовать с клемниками.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
45 минут назад, mgx сказал:

не уверен в качаестве своей пайки, т.к. паяльник в руки беру не чаще раза в год



Паять или умеешь, или нет. От частоты подходов не зависит.
