Продолжая тему установки майнеров в один корпус.

Учитывая критику предыдущей версии, попробовал заняться другой компоновкой внутри корпуса.



Для упрощения был сделан макет источника питания.

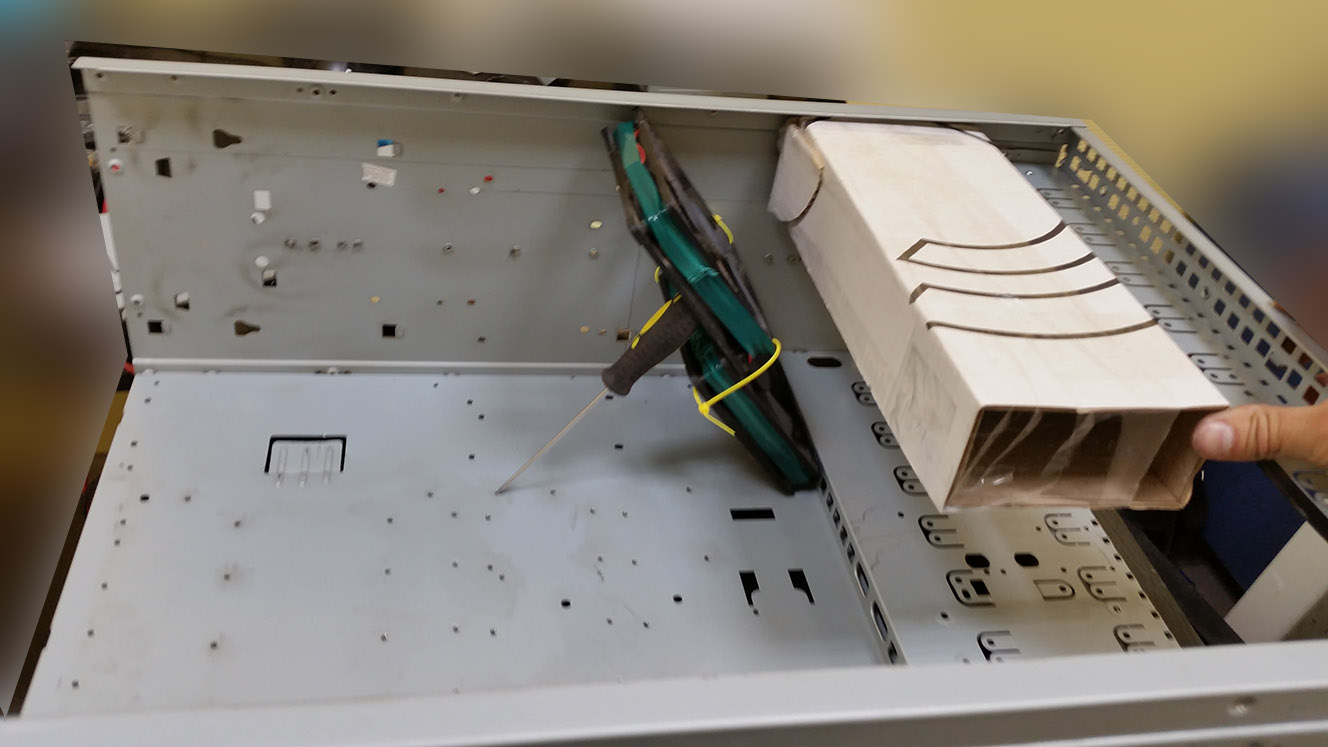

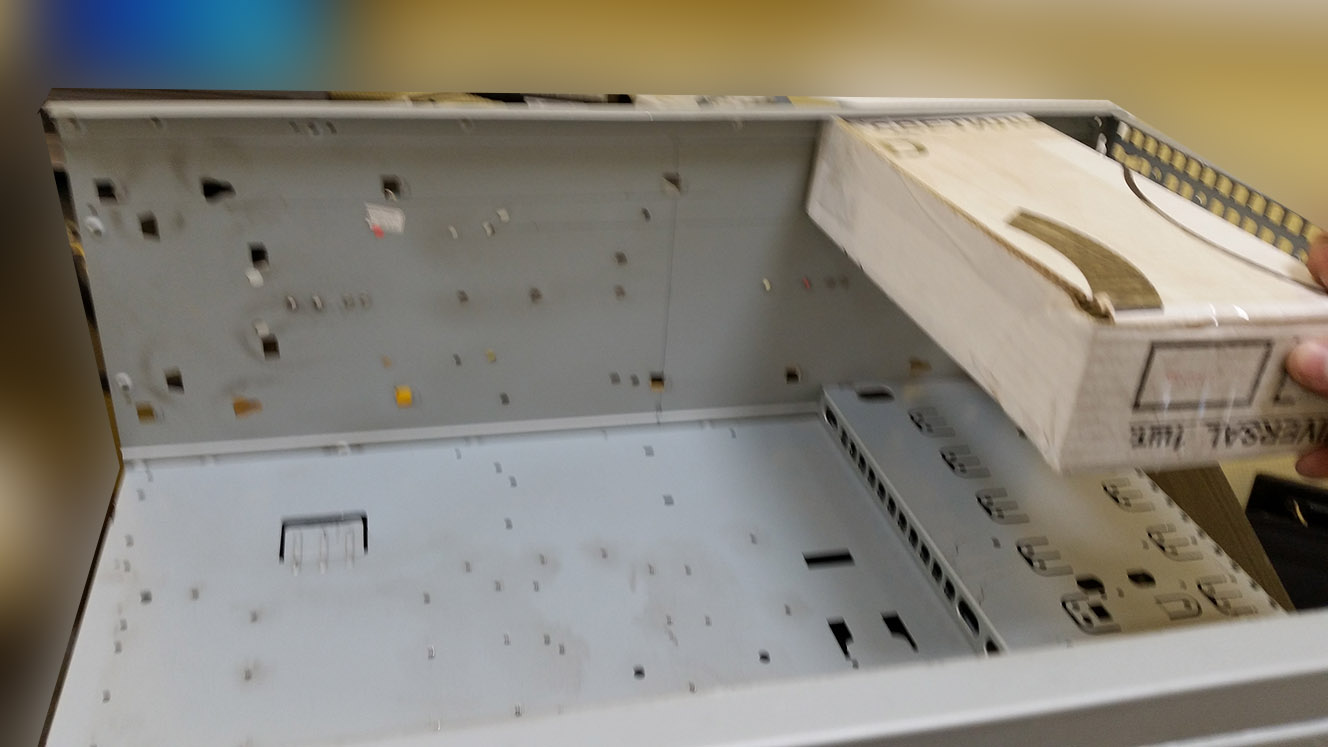

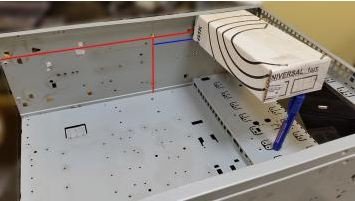

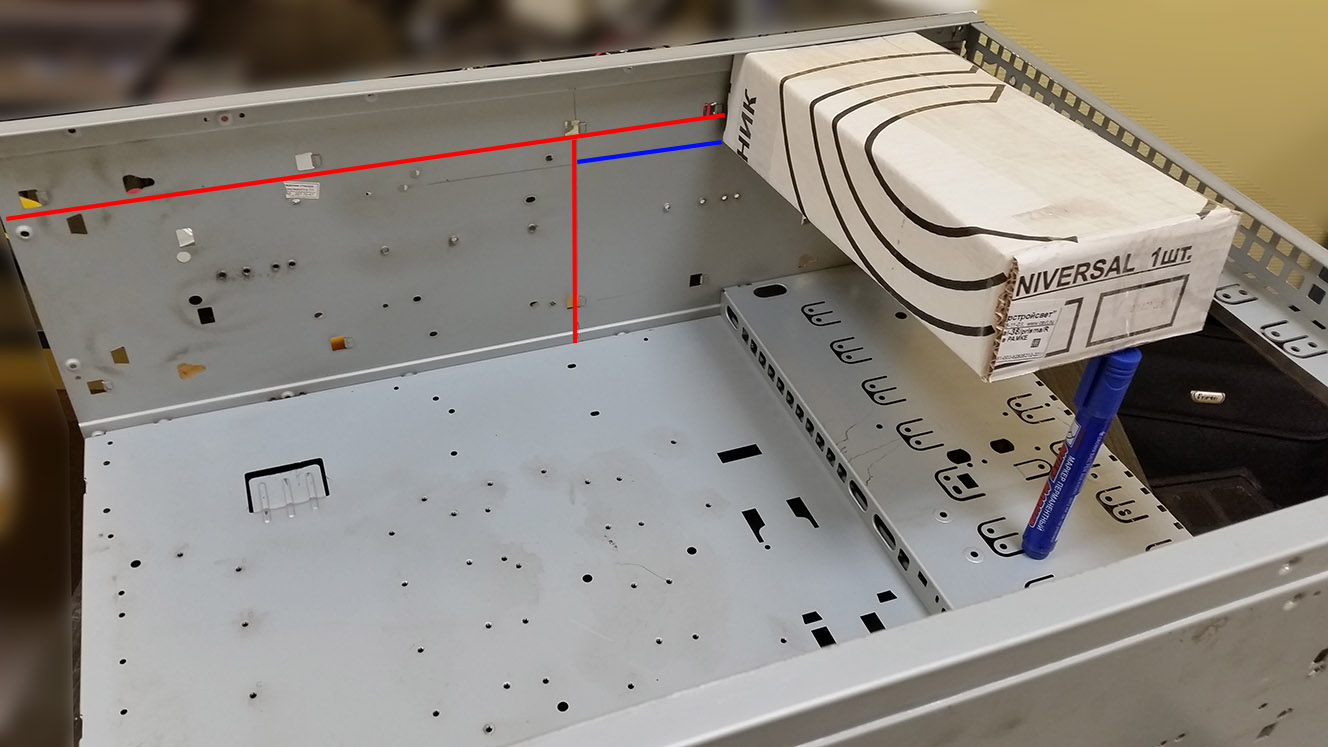

Красными линиями отмечены габариты S5, синей нижний уровень блока питания, исходя из его высоты. Можете посмотреть на различные варианты расположения, размещений вместе с 120 мм вентиляторами.

blogentry-23062-0-70867100-1438159974_thumb.jpgblogentry-23062-0-35061400-1438159975_thumb.jpgblogentry-23062-0-12445400-1438159976_thumb.jpgblogentry-23062-0-62372800-1438159976_thumb.jpgblogentry-23062-0-12722700-1438159977_thumb.jpg

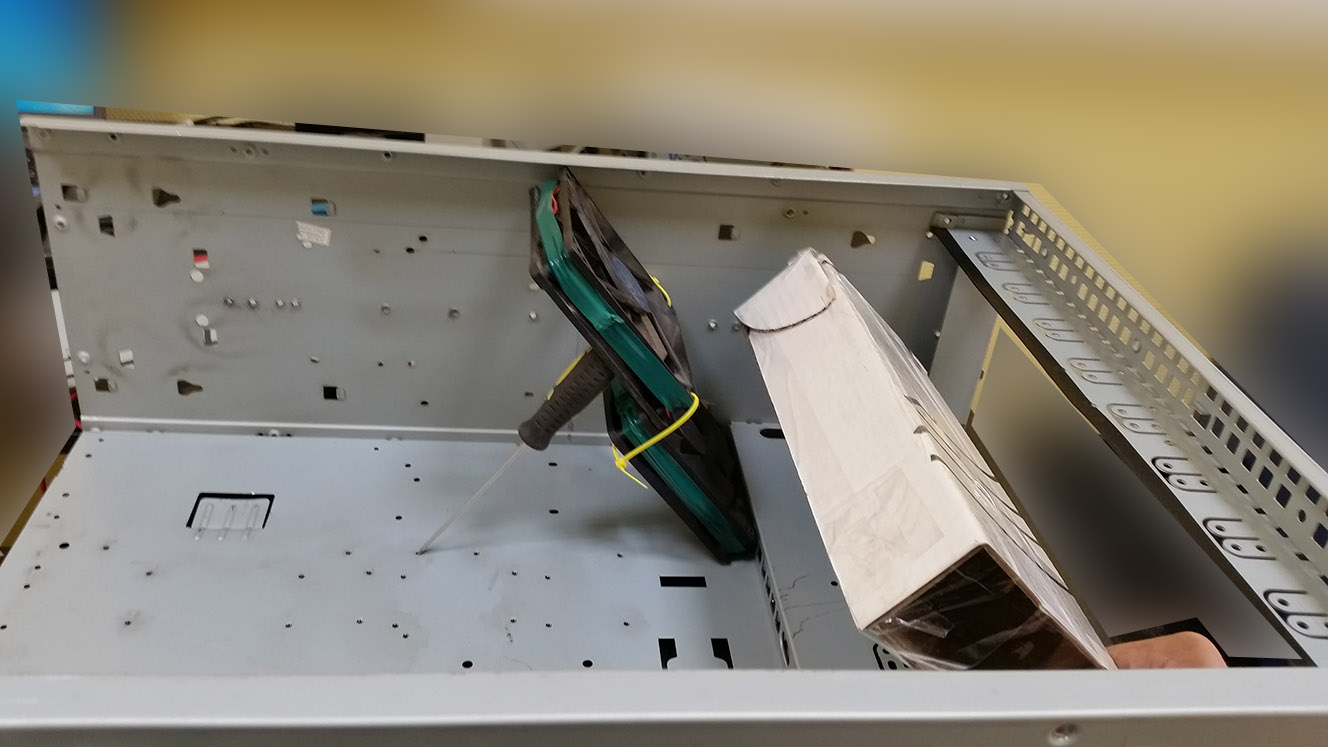

К сожалению, ни один из вариантов не подходит - либо не хватает высоты корпуса для размещения оборудования по ярусам, либо не хватает длины в случае продольного расположения.

Если приплюсовать к этому еще вентиляторы, то ситуация со свободным местом под S5 совсем ухудшается.

blogentry-23062-0-64885500-1438159977_thumb.jpgblogentry-23062-0-13214600-1438159978_thumb.jpgblogentry-23062-0-65978700-1438159978_thumb.jpgblogentry-23062-0-15200900-1438159979_thumb.jpg

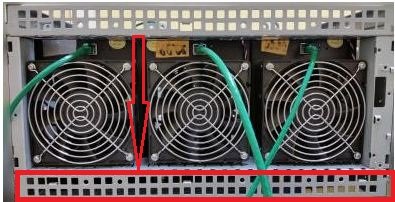

Поэтому размещаем асиками вперед! Опять же совпадение - три майнера идеально входят в передний просвет корпуса!

blogentry-23062-0-70903500-1438160053_thumb.jpgblogentry-23062-0-56830100-1438160052_thumb.jpg

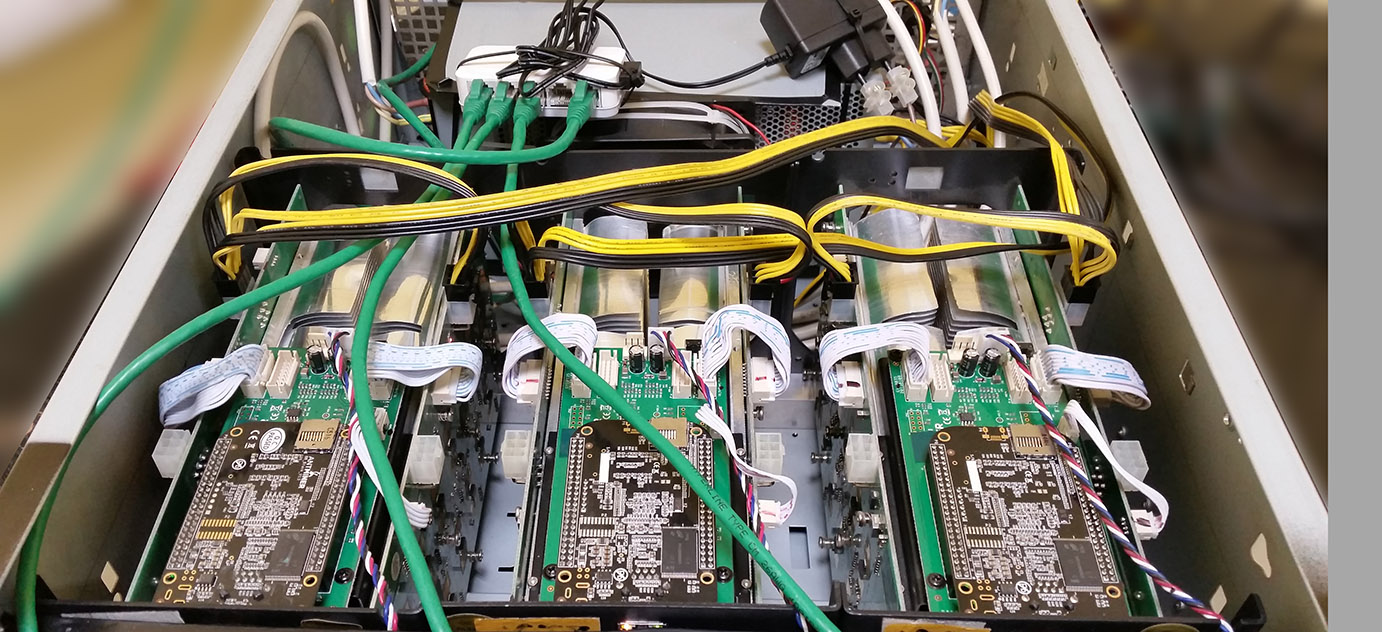

Источники размещаю позади, охлаждение одним мощным вентилятором Sunnon 120*38. В верхней крышке вырезаны два отверстия 400*200 для вывода горячего воздуха. Задняя часть сделана из максимально прозрачного жесткого материала, что удалось найти.

blogentry-23062-0-56447600-1438160055_thumb.jpgblogentry-23062-0-69040600-1438160057_thumb.jpgblogentry-23062-0-05293100-1438160060_thumb.jpgblogentry-23062-0-82708800-1438160054_thumb.jpg



Приношу извинения за некоторый колхоз, в который скатился в конце, но честно говоря уже не было сил на финальный лоск)))


Температурные показатели можно сравнить на скриншоте MMonitor, ver1 - первый вариант, ver2 - второй (блоки находятся рядом).
