Продолжаем экспериментировать с корпусом Inwin3000

moneymaker

1 372 просмотра


Продолжил намедни эксперименты с размещением S5х в едином 19" корпусе.

В блоге, под первоначальной записью https://forum.bits.m...-odnom-korpuse/ было несколько комментариев с развитием этой темы. Основная мысль сводилась к следующему - долой корпуса асиков, даешь еще больше мощи в один корпус.

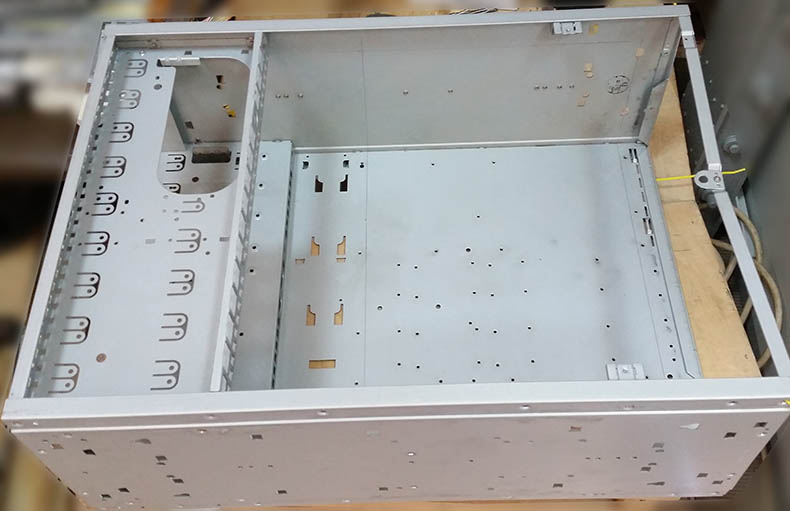

Внимательное измерение корпуса и лезвий показали, что впритык помещается 8 лезвий, т.е. четыре S5. О пяти и речи быть не может, т.к. даже четверым мешают шлейфы с контролек и питающие разъемы. Следующая проблема заключается в том, что в корпус по ширине влезают только 3 * 120 mm вентилятора. Для эксперимента была сделана вентиляторная перегородка с тремя 120mm*38mm Sunnon PMD1212PMB1A 190CFM. Вентиляторы размещены равномерно по перегородке. Схема размещения блоков питания аналогичная - перед вентиляторным блоком.

Итак, что в результате. Были размещены 6 лезвий, подано питание на 2 крайних справа. Три вентилятора дули весьма прилично, но к глубокому сожалению подтвердилось предположение что охлаждения не хватит. Температура сразу поднялась до 55 -70 соответственно и начала неумолимо расти. Остальные 4 лезвия даже не включал.

Охлаждение все же нужно акцентированно на каждую пару лезвий. Либо какой-то невероятный вентилятор-пылесос. Либо делить воздушные потоки от трех вентиляторов на четыре части, но в этом корпусе городить такую разводку слишком сложно.



8 комментариев


Рекомендуемые комментарии

В продолжение к https://forum.bits.media/index.php?/topic/8695-antminer-s1-s2-s3-s3-s4-s5-c1-voprosy-pomosch-obsuzhdenie/page-460?p=286728&do=findComment&comment=286728



Вот такая мысль. Зачем дублировать имеющиеся на борту блоков вентиляторы, если целью является сборка блоков в один корпус?

Логичней было бы разместить блоки вентиляторами по передней панели корпуса, (может быть) установить вытяжные вентиляторы, а в заднем пространстве корпуса, сверху или снизу разместить БП, отделив их перегородкой от потока горячего воздуха от блоков.

Поделиться комментарием


Ссылка на комментарий

Проблема в том, что 4 собранных блока не вмещаются вентиляторами в переднюю часть корпуса. Только разбирать на лезвия, отдельно ставить и уже дальше что-то мудрить с охлаждением. Идея с // < размещением вентиляторов интересная.



С вытяжными вентиляторами вопросов больше чем ответов. Нужно согласовывать CFM входа и выхода, для этого хотя бы нужны одинаковые вентиляторы, такого количества у меня нет.

Поделиться комментарием


Ссылка на комментарий

 Нужно согласовывать CFM входа и выхода

Не обязательно. Методом научного тыка можно добиться нормальных результатов с имеющимся оборудованием.

Поделиться комментарием


Ссылка на комментарий

С вытяжными вентиляторами вопросов больше чем ответов. Нужно согласовывать CFM входа и выхода, для этого хотя бы нужны одинаковые вентиляторы, такого количества у меня нет.



Обычное заблуждение.

Неоднократно писал, что производительность вентилятора (CFM) измеряется и указывается для "свободного" вентилятора, при расстоянии до окружающих предметов не менее 0.5м и без какого-либо сопротивления потоку воздуха.

Поэтому установка на притоке корпуса 3 шт по 100CFM вовсе не означает производительность СО 300CFM. В реалиях все гораздо хуже. Поэтому, в Вашей схеме, применение вытяжных вентиляторов примерно 50-60% от производительности притока вполне достаточно и допустимо.

И ещё.

Для осевых вентиляторов (обычных) величины создаваемого давления и разряжения вовсе не равны, как многие думают. Показатель давления всегда выше показателя разряжения для такого вентилятора.



Поделиться комментарием


Ссылка на комментарий

Посмотрим, если удастся еще достать такой корпус, попробую в нем разместить именно по такой схема как Вы предлагали. Отпишусь что из этого выйдет.

Поделиться комментарием


Ссылка на комментарий

Я готов передать Вам подобный серверный корпус + в нагрузку двухэтажный BigTower (примерно такой), но только из рук - в руки, без заморочек с упаковкой и всякими ТК.



Меня сбил с панталыку Ваш знакомый до боли Корбино-Билайновский IP-адрес, сразу же отложилось - Москва....

Поделиться комментарием


Ссылка на комментарий

Я готов передать Вам подобный серверный корпус + в нагрузку двухэтажный BigTower (примерно такой), но только из рук - в руки, без заморочек с упаковкой и всякими ТК.

Меня сбил с панталыку Ваш знакомый до боли Корбино-Билайновский IP-адрес, сразу же отложилось - Москва....

Uliss, спасибо за предложение!

С корпусами у меня все уже нормально - купил по удачной цене, уже все на месте.

P.s. да еще так удачно купил, что в каждом было по вентилятору Sunnon)

Поделиться комментарием


Ссылка на комментарий

К сожалению, не влезает так как хотелось бы. Уже по-всякому крутил-вертел и никак. Скоро опубликую отчет с картинками и с результатом того что все же вышло.

Поделиться комментарием


Ссылка на комментарий
