Охлаждение AntMiner S5 от Lexis77

Началось все с того, что BITMAIN выпустил свой новый асик, под названием AntMiner S5...



Народ на него постоянно жаловался, что он шумный, горячий и т.д. А я никак не мог понять, чем конкретно они недовольны....

Спустя пару месяцев, я заполучил первый свой "честно убитый" экземпляр S5 в ремонт и сразу все понял!

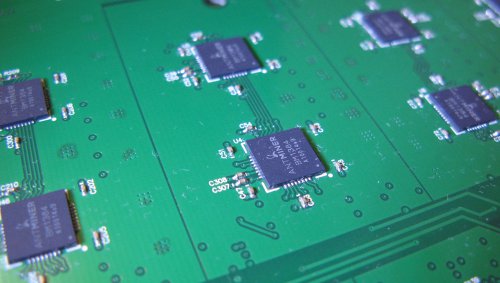

Для удешевления охлаждения и в связи особенностями архитектуры платы, было бы очень накладно реализовывать правильный теплоотвод с QFN чипа, но в связи с высокой энергоэффективностью чипа, вполне достаточно ограничить его нагрев. Так и поступили инженеры BITMAIN...



Но я с этим был категорически несогласен, в долю секунды, в голове созрел план и полный график по улучшению охлада. Но вследствии того, что народ у нас ленивый и жадный, этот план вынашивался аж 5 месяцев, до его первого воплощения!



Ладно, хватит прелюдий, не буду вас томить.... перейдем к сути.



Моя идея до беспредела проста - снимать тепло с правильной стороны чипа, а не с корпуса.

Но так просто это нельзя реализовать, поскольку просто так радиатор не повесить на обратную сторону, т.к. в данной модели нет общей массы, а питание чипов организовано цепочкой, а не параллельно.



(для тех не понимает в чем разница - это как в фонарике на 3в - вы ставите две батарейки по 1.5в последовательно, что в результате дает вам 1.5+1.5=3в. Тут тот же самый принцип, только наоборот. Как в старой елочной гирлянде - вы даете 220в на 16-18 лампочек по 13.5в каждая и в итоге все святятся из розетки в 220В и не сгорают)



Имея в наличии 2шт S5, я решился воплотить свою идею моддинга системы охлаждения (СО). Суммарно из 4-х плат у меня было 3 горячих (номальных) и одна холодная плата. Вот на том асике, с холодной платой, я и решил провести эксперимент. Причем для сравнения, тесту подверглась именно горячая плата!



ПГНАНЛИ...

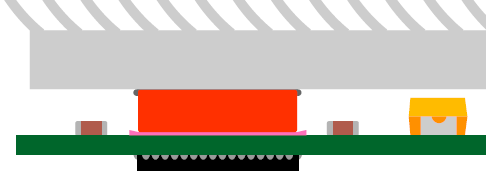

Вот сама идея модификации... (сам рисовал :) )

2.png 3.png



Вот штатная работа испытуемого, над которым пройдет эксперимент.

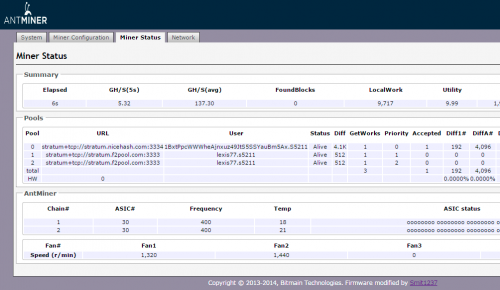

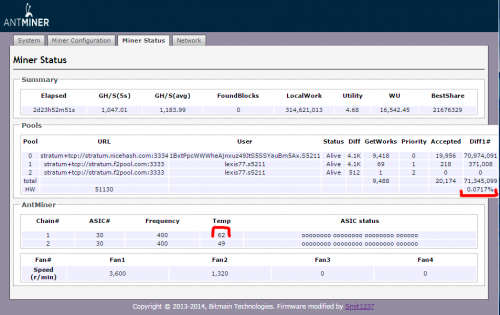

На скриншоте отлично видно, что разница температур - запредельная. Процент ХВ в пределах, но высокий, да и хешрейт при таком разгоне... просто никакой.... (((

Красным отмечена та борда, которая и подвергнется моддингу.



Вот примерно сам процесс.. (без подробных комментариев)

Надыбал! :)

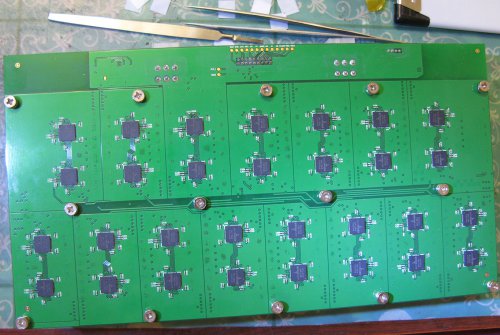

Не знаю как вы, но я - перфекционист, сначала надо все очистить и сделать красиво! ;)

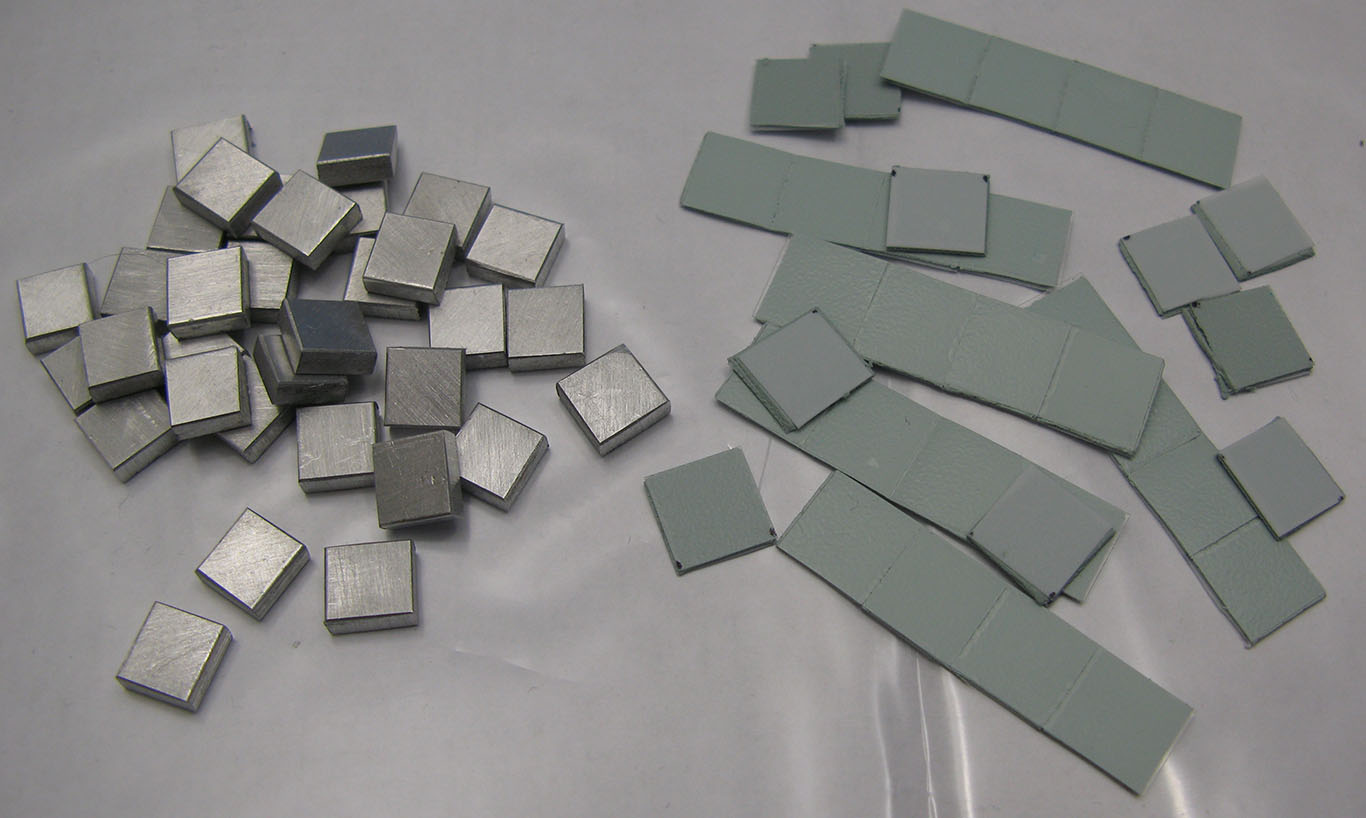

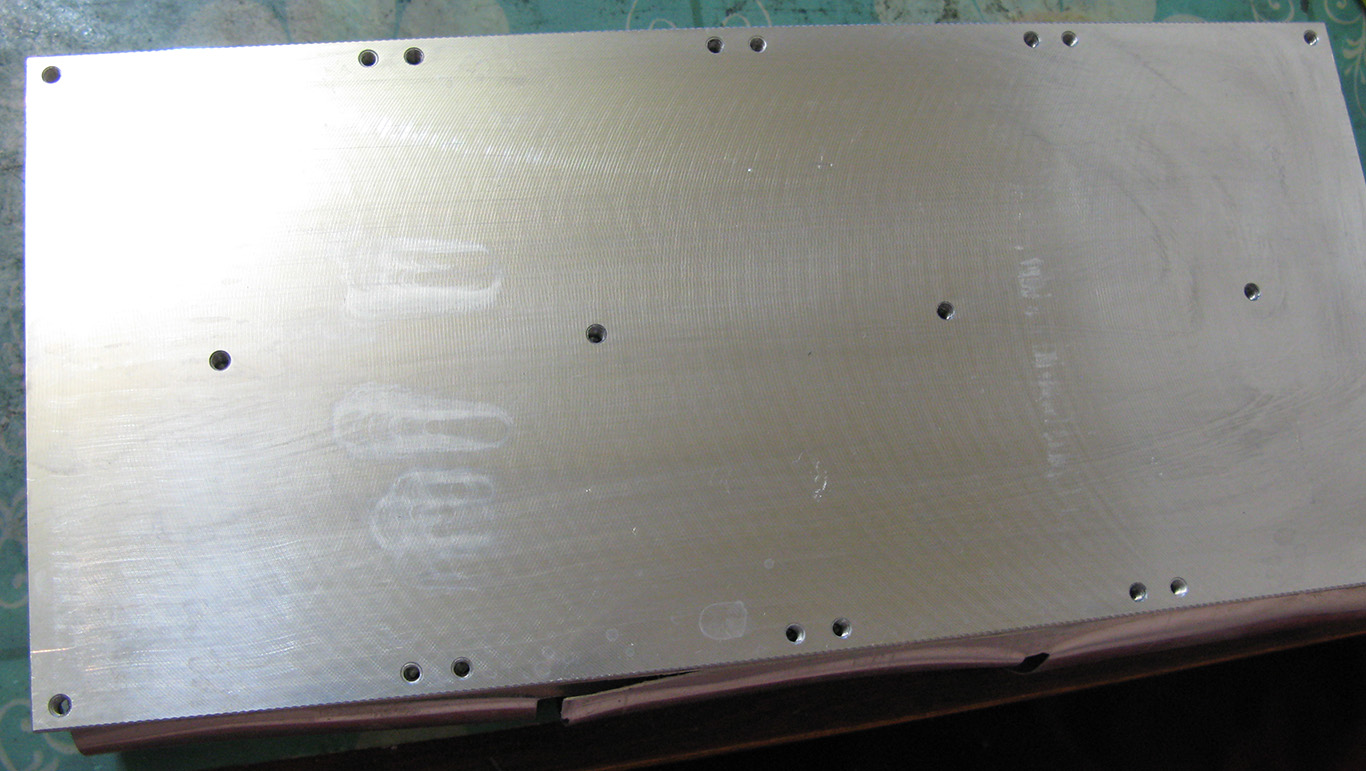

Теперь лепим заранее нарезанные термопрокладки




Строим сельское поселение....

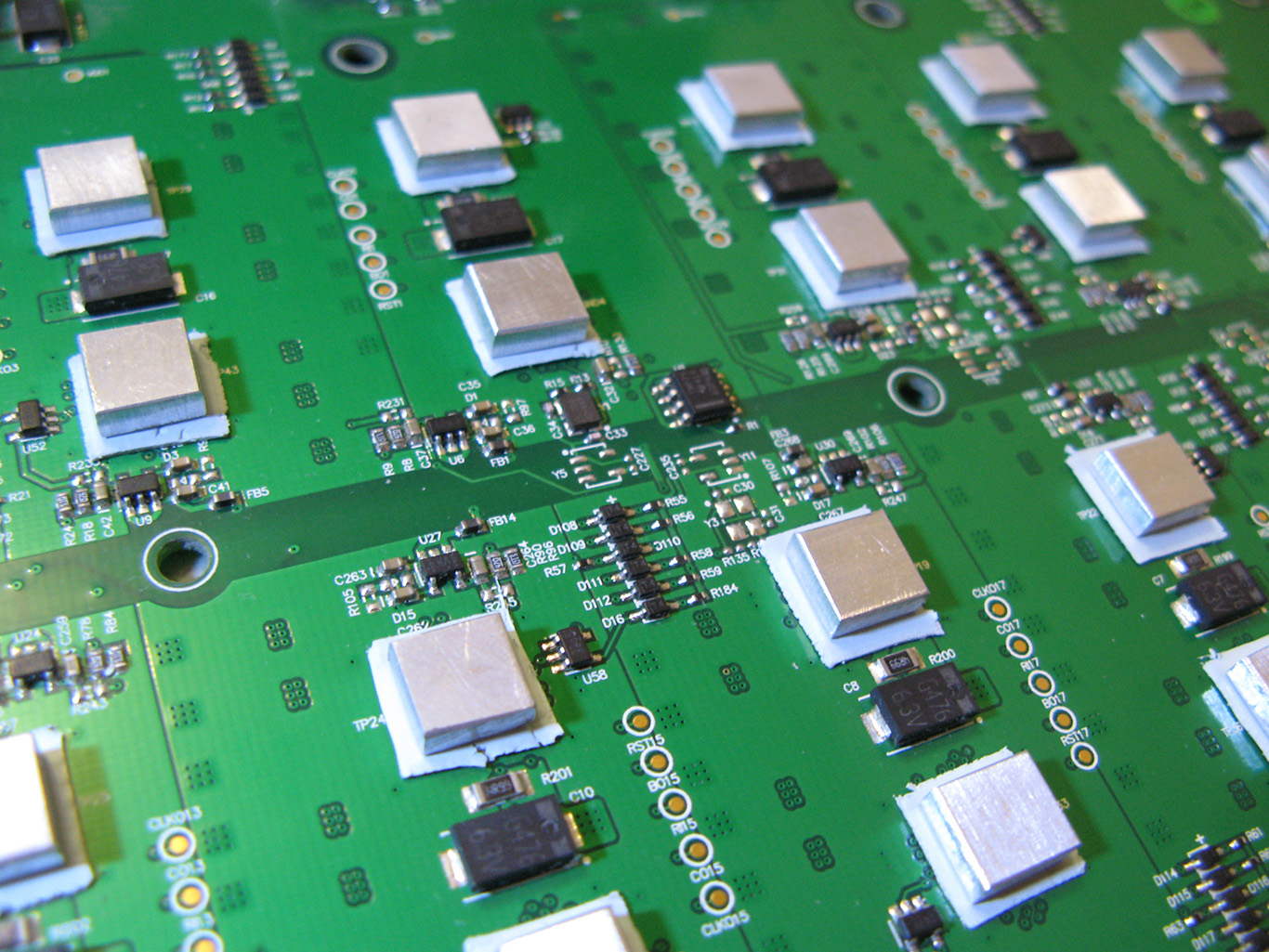

Накладываем всем им крышу.... ))))

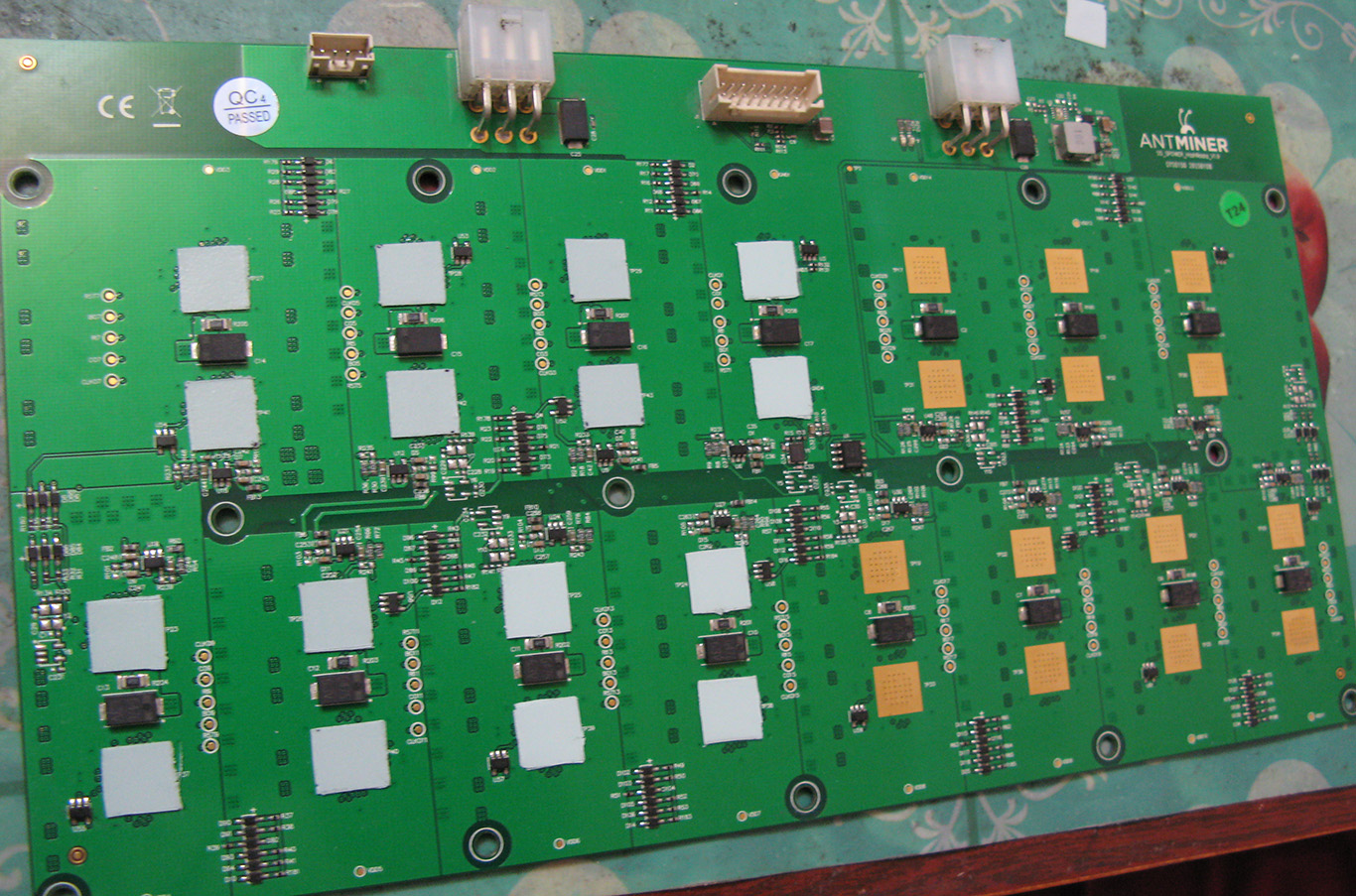

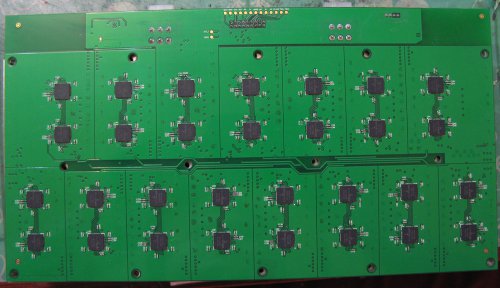

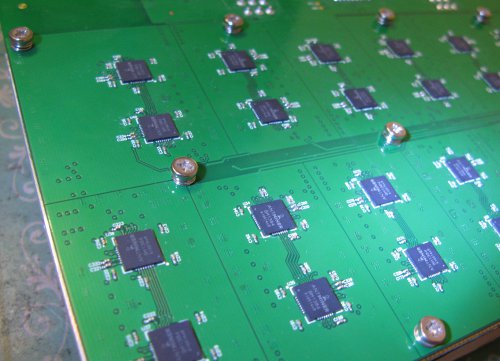

Спустя 2 часа кропотливой работы и кучи ашипок, получаем законченный вариант (со всех сторон)

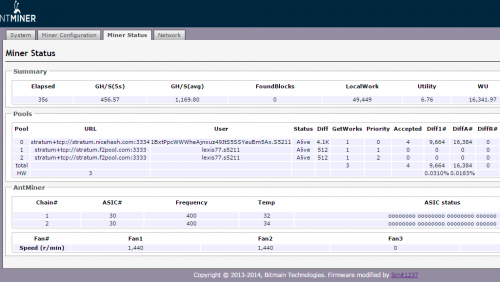

В результате получаем результат.. Картинки смотрите по времени с момента старта майнинга.

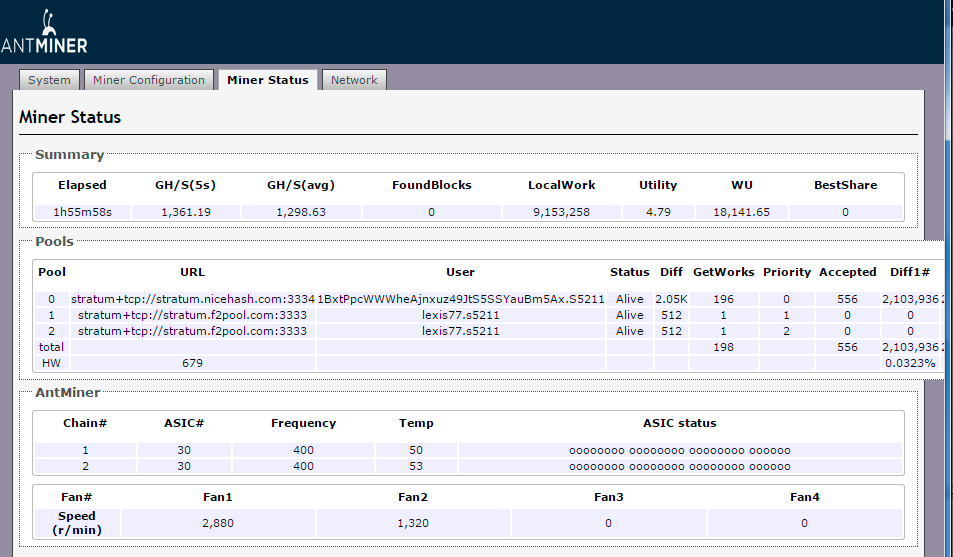

Спустя полчаса -




И на момент окончания описания...




Как результат

- в комнате на момент замеров 29-30гр по шкале цельсия.

- самая горячая плата из 4-х - стала самой холодной.

- работа кулера упали почти на 1000 оборотов

- прирост производительности - почти 200гх при 400мгц

- ХВ увпали более чем на 50%

- температура снизилась на стоковые 15гр, а с учетом регулятора оборотов - все 20!!!!!!!!! А то и больше )))



Отдельно хочу отметить, что все это не на стоковом кулере, а на AFB1212SHE, которые менее производительный и более тихий!!!!



Невероятная и огромная благодарность гражданину @Uliss, без которого этот опыт просто не состоялся бы!
