В попытках найти грамотную компоновку

Написано moneymaker, 29 July 2015 · 2113 Просмотров

Продолжая тему установки майнеров в один корпус.
Учитывая критику предыдущей версии, попробовал заняться другой компоновкой внутри корпуса.

Для упрощения был сделан макет источника питания.
Прикрепленное изображение

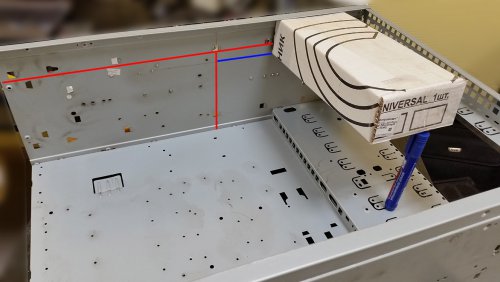

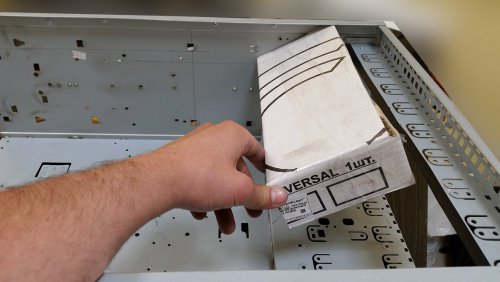

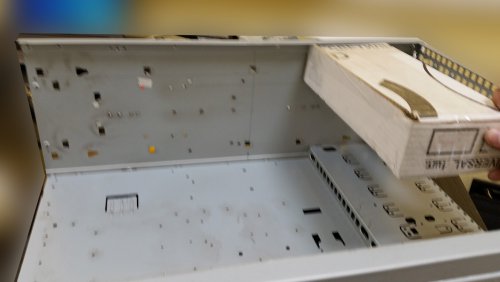

Красными линиями отмечены габариты S5, синей нижний уровень блока питания, исходя из его высоты. Можете посмотреть на различные варианты расположения, размещений вместе с 120 мм вентиляторами.
Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение
К сожалению, ни один из вариантов не подходит - либо не хватает высоты корпуса для размещения оборудования по ярусам, либо не хватает длины в случае продольного расположения.
Если приплюсовать к этому еще вентиляторы, то ситуация со свободным местом под S5 совсем ухудшается.
Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

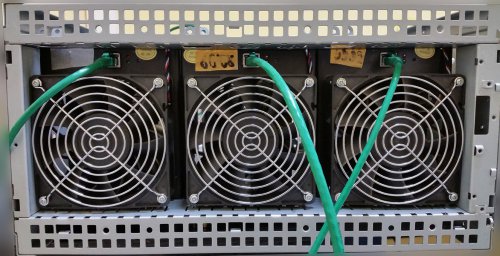

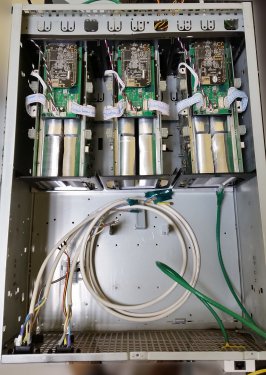

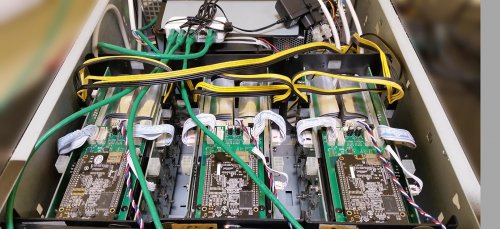

Поэтому размещаем асиками вперед! Опять же совпадение - три майнера идеально входят в передний просвет корпуса!
Прикрепленное изображение Прикрепленное изображение

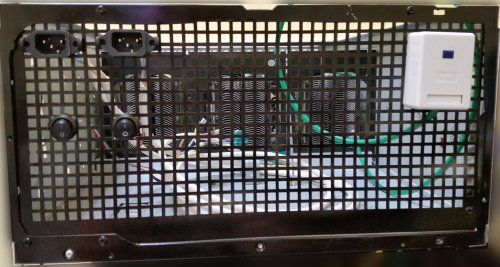

Источники размещаю позади, охлаждение одним мощным вентилятором Sunnon 120*38. В верхней крышке вырезаны два отверстия 400*200 для вывода горячего воздуха. Задняя часть сделана из максимально прозрачного жесткого материала, что удалось найти.
Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

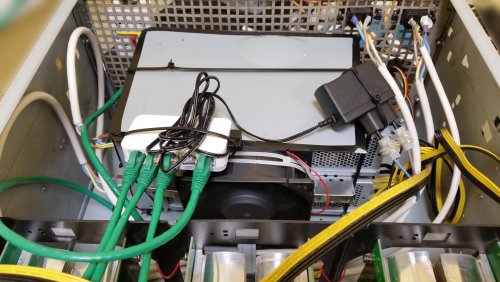

Приношу извинения за некоторый колхоз, в который скатился в конце, но честно говоря уже не было сил на финальный лоск)))
Прикрепленное изображение

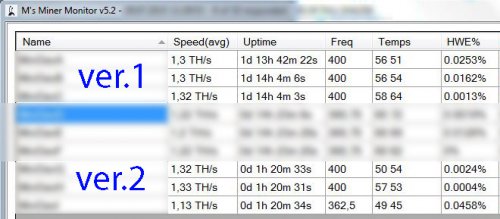

Температурные показатели можно сравнить на скриншоте MMonitor, ver1 - первый вариант, ver2 - второй (блоки находятся рядом).
Прикрепленное изображение

  • 0



Критика приветствуется.

    • 0
А какая высота этого нагло пустующего подвала?


Да и сами блоки утоплены в корпус, хотя они могут своими вентиляторами выходить за его пределы на размер пластиковой морды корпуса.

И мне почему-то кажется, что установленный БП по ширине гораздо больше габаритного макета.
    • 0

"Подвал" глубиной 20-30 мм. Если его демонтировать, перестанет держаться крышка на штатных крепежах, нужно будет городить ребра жесткости и "пол", т.к. под "подвалом" пустота.

А по ширине источника питания, если и прибавится, то по сантиметру со стороны за счет радиуса скругления подводящих и выходящих проводов. Макет по размерам корректный.

    • 0

охлаждение одним мощным вентилятором Sunnon 120*38



А ежели сдохнет? OeiJGP8IUMEbCh6jvLUjKLF9dpaODH*fUK0CbzYBtr?id=1464488070534823&ev=PixelIniti

    • 0

А ежели сдохнет? OeiJGP8IUMEbCh6jvLUjKLF9dpaODH*fUK0CbzYB

То все выключится от моментального нагрева блоков питания =) проверено, источники питания гаснут и поднимаются только после передергивания входных 220В. Можно соосно поставить два вентилятора.

В предыдущей компоновке - когда источники стояли впереди и остужались потоком набегающего воздуха не было такой проблемы. Асики и вентиляторная полка создавали такое разрежение, что холодный воздух извне волей-неволей проходил через них насквозь. Плата за это - несколько градусов. Посмотрим как будет работать.

    • 0

Я бы чуток подрезал-переклепал корпус, выдвинул блоки вперед и установил БП вертикально за блоками по боковым сторонам корпуса. Если встают впритык, то вырезать в задней решетке окна и выдвинуть блоки чуть назад, заодно и входные разъемы БП не нужно будет удлинять. Выключатели БП должны быть на передней панели и лучше сделать один (сдвоенный), а еще лучше - используя PC_ON и пару реле сделать связанную схему включения-выключения 2 БП кнопками ВКЛ и ВЫКЛ

Свитч - однозначно убрать в подвал, кабели питания подвязать и проложить вдоль стен и верхней крышки (поставить сверху перемычку и подвязать) - негоже загораживать поток воздуха.

    • 0

БП, я так погимая Делл 2000Вт? Как предложение-вариант: места там вроде норм для блока и поставить Делл на 2100 Вт. В него вентиляторы встроены сразу и на подачу и на вытяг. Так закрыть вообще корпус наглухо и выдув сделать принудительным через блок... Но тут надо промерять температуру в потоке воздуха от 3-х майнеров... Излишки энергии, кстати, можно отбирать тоже: на корпус вывести + и -.

Или капец вариант: вольтметр встроить прямо в корпус! Правда его тогда порезать придется.

    • 0

Я бы чуток подрезал-переклепал корпус, выдвинул блоки вперед и установил БП вертикально за блоками по боковым сторонам корпуса. Если встают впритык, то вырезать в задней решетке окна и выдвинуть блоки чуть назад, заодно и входные разъемы БП не нужно будет удлинять. Выключатели БП должны быть на передней панели и лучше сделать один (сдвоенный), а еще лучше - используя PC_ON и пару реле сделать связанную схему включения-выключения 2 БП кнопками ВКЛ и ВЫКЛ

Свитч - однозначно убрать в подвал, кабели питания подвязать и проложить вдоль стен и верхней крышки (поставить сверху перемычку и подвязать) - негоже загораживать поток воздуха.

Суммарная длина бп+асик+хвосты из бп скорее всего будет велика, если только копрпус наращивать в глубину, но это уже слишком))

Свитч в подвал - идея отличная!



БП, я так погимая Делл 2000Вт? Как предложение-вариант: места там вроде норм для блока и поставить Делл на 2100 Вт. В него вентиляторы встроены сразу и на подачу и на вытяг. Так закрыть вообще корпус наглухо и выдув сделать принудительным через блок... Но тут надо промерять температуру в потоке воздуха от 3-х майнеров... Излишки энергии, кстати, можно отбирать тоже: на корпус вывести + и -.

Или капец вариант: вольтметр встроить прямо в корпус! Правда его тогда порезать придется.

Delta DPS 2000BB, 2100го в руках не держал, габариты не видел.

Кому излишки-то отдавать)) понемногу барыжить 12вольтами))? Вольтметр бы такой замутить чтобы через Ethernet показывал значения. Либо вообще что-то вроде блока телеметрии с показанием вольтметров, токов, температур, датчика открытия крышки, статуса дополнительных вентиляторов. Просится что-то вроде Ардуины, но с ней дела не имел. Если руки дойдут, попробую поковыряться, даже ради инженерного любопытства.



Подождем S7, посмотрим что там будет (или не будет), еще 2 корпуса Inwin в наличии под модификации.

    • 0

Излишки энергии, кстати, можно отбирать тоже: на корпус вывести + и -.

откуда излишки энергии ?только серьезно

    • 0

Суммарная длина бп+асик+хвосты из бп скорее всего будет велика, если только корпус наращивать в глубину, но это уже слишком


Не наращивать корпус, а выпустить из корпуса сзади по 5-6см БП с питающими разъемами.
А если сдвинуть блоки на 3-4-5см вперед, вентиляторами до крышки морды корпуса, то, по неточным прикидкам, можно вообще остаться в габаритах корпуса. При расположении БП выходными разъемами к стенкам корпуса кабели будут размещаться в пустом пространстве между платами блоков и боковыми стенками. Если в дополнение к этому еще и уменьшить длины 12в кабелей под конкретное расстояние до разъемов блоков, то уберется паутина проводов, что положительно скажется на вентиляции корпуса и его "пылесборных свойствах".


откуда излишки энергии ?только серьезно


ИМХО - имеется в виду избыточная для конкретной конфигурации мощность БП и обеспечение возможности подключения внешней нагрузки.
Решение малобюджетное, но может принести определенную пользу, даже в плане гибкости и универсальности системы в целом.

    • 0

Ребята, а есть идеи для 2х рыб (silverfish)



Например вариант ищется для 2х рыб это 4 платы и 2 шумных вентеля - по моему без корпуса воздух не очень по делу там распределяется карлсонами - кстати оч мощными.



Рассматривается вариант купить например

depo Storm 1200N5
или
Inwin EAR011



и туда пихать все потом соответственно закрыть крышкой - так и шум внутри будет и скорее всего обдуваемость получе?

    • 0

подскажите для сильверфишей тоже лучше будет если те которые без крышек идут постараться примерно также спрятать в корпусе? Есть опасение что карлсоны дуют не так эффективно как в ограниченном бы коробе..
