Ёжики GC3355 - апгрейд 2в1 (жизнь после "Телеги")

Написано Uliss, 27 March 2015 · 4127 Просмотров

Как говорится:

"Была бы дурная голова, а рукам работа всегда найдется"

Надоело мне смотреть на работающие "размахайки" из 10 ежей, избыточно габаритные, шумящие и занимающие неоправданно много места.

Прикрепленное изображение

Идея апгрейдить и минимизировать ежа зрела давно, как-то не доходили руки, а тут вдруг решился.

Изначально проверил работоспособность ежика без верхнего радиатора - результат обнадежил - даже без вентилятора один еж на нижнем (тонком) радиаторе работал не разогреваясь выше 38оС при комнатной температуре.

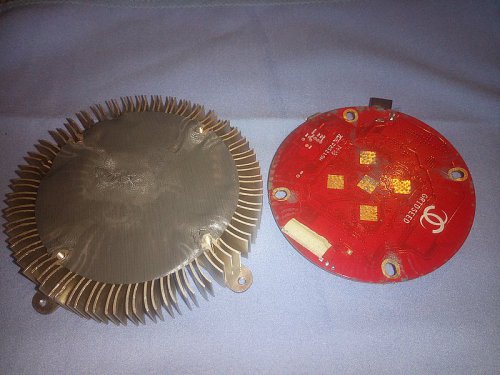

Итак, разбираем "донора" и снимаем термопрокладку (чистый радиатор в китайском варианте):
Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

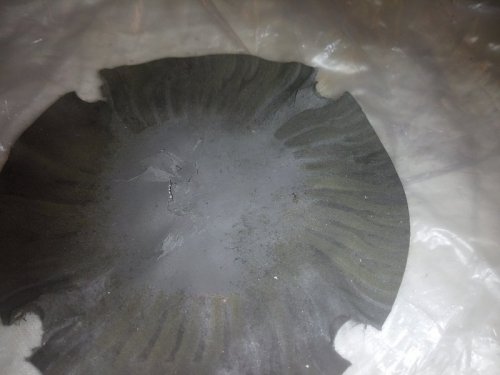

Термопрокладку положил на целлофановый пакет, она немного липкая и собирает всю пыль вокруг. Немного почистил кисточкой от пыли со стороны ребер радиатора.

Что видим: на радиаторе с "нужной стороны" выполнены выборки под контакты питающего разъема и технологического 2х8пин коннектора.

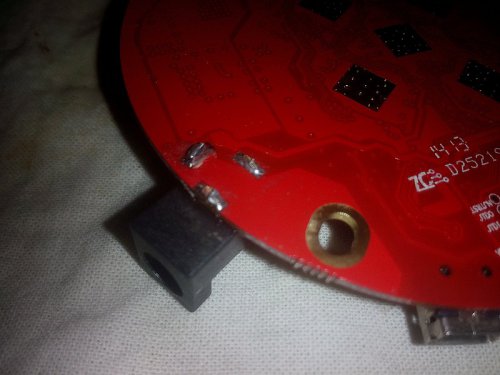

Чтобы сильно не заморачиваться, просто сточил выступающие контакты до уровня платы, под коннектор сделал небольшую выборку.
Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

Собираем!
Термопрокладка немного пострадала при отклеивании, реставрируем термопастой МХ-4 (как купил 20гр. шприц, так и пользуюсь...), аналогично и с "лицевой" стороны - видно, что армирующая сетка целая, мажу поверх МХ-4.
Под контакты питающего гнезда 2 слоя малярного скотча (бумага - лучший изолятор, за неимением другого).

Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

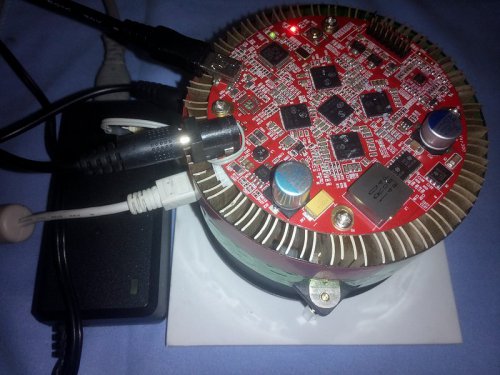

В результате получаем сборку из 2 ежей, высотой 42мм без вентилятора и 70мм с вентилятором, против 75мм одного "базового" ежа.
Неплохой эквивалент видеокарты HD7970 на скрипте с габаритами90х90х45, с потреблением 14Вт, и выхлопом 700Кх !

Прикрепленное изображение Прикрепленное изображение

Окончательная мысль - собрать пакет из 5штук х2-ежей, поместить в обечайку (отлично подходит цилиндрическая ровная часть пластиковой бутылки 2л), по сторонам установить 2 вентилятора (приток-вытяжка) и поместить несколько таких сборок в стандартный mini-ATX корпус с общим БП, Распиком или несколькими TP-Link 703N, свитчем. По принципу: вилка 220в + Инет.

==============================
UP. 2.04.15
Второй этап.
Сделал еще пару сдвоенных Ежей, для проверки охлаждения одним вентилятором в тубусе.

Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

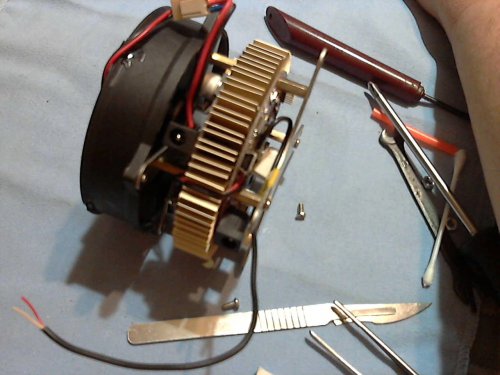

В сборе. (Для простоты применил малярный скотч, быстро и без заморочек с размерами-чертежами)

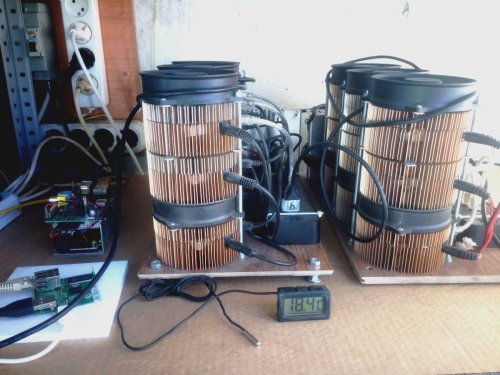

Для сравнения рядом платформа с 10 ежами. 6 ежей равны моей сборке.

После 15 минутного прогона температура на нижней плате.

После 30 минут в пределах +45/46оС при закрытой двери на балкон.
При небольшой щели и сквознячке температура опустилась до +40оС

Результат достигнут, при добавлении еще 2 сборок, в сумме 10 Ежей и установке снизу вытяжного вентилятора в помощь приточному, ИМХО - справится!

==============================
UP. 10.04.15
Завершение тестового варианта.

Доделал еще 2шт. сдвоенных сборки, установил.

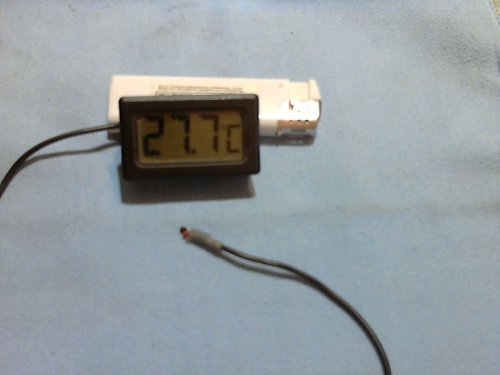

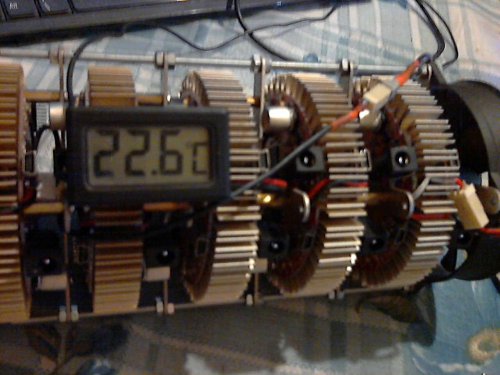

Перевернул вентилятор, теперь нормальный дует в сторону своего крепежного фланца, а доработанный наоборот, наружу. Сделал для того, чтобы наружу выступали круглые обечайки, в дальнейшем думаю завести их в приточный и вытяжной короба. На последнюю сборку установил термодатчик от китайского батарейного термометра. Ставил не на последний, а на предпоследний Ёж, чтобы исключить влияние вытяжного вентилятора.

Прикрепленное изображение Прикрепленное изображение

Работает!

Прикрепленное изображение Прикрепленное изображение

И весь майнер в сборе:

Прикрепленное изображение

25см длиной (высотой).

После 30 минутного прогона разница температур на входе и выходе СО в пределах 10-12оС (26оС - 37оС)

В общем, результат получился такой, какой и ожидался. Все расчеты и ожидания полностью оправдались, теперь можно готовить остальные 40 ежей для установки в корпус.

=====================
UP. 19.04.15

Смотрел на кучу снятых с ёжиков вентиляторов и мелькнула сумасшедшая идея сделать из 2 вентиляторов один, (ИМХО) мощность в плане создаваемого давления, должна теоретически увеличиться.

А поскольку в исходном материале не ограничен, то почему бы и нет?

Вскрытие показало, что вентиляторы эти на "подшипниковом ходу" - 2 шарикоподшипника в базовой комплектации.

Вентилятор разборный с открытым монтажным отверстием в заднем фланце, поэтому разборка не вызывает никаких трудностей.
Крыльчатка снята, выломана ось, кольцевой магнит (мягкий пластик) и металлический стакан между магнитом и корпусом крыльчатки. Вес заметно уменьшился, что порадовало.

(Перед этим на скорую руку склеил 2 крыльчатки "как было", в результате заметная вибрация и гироскопический эффект из-за увеличения веса ротора)

Методика склеивания крыльчаток достаточно проста. Обе крыльчатки демонтируются со статоров, с одной снимается магнит и мет. стакан, выламывается ось.
Далее, на сухую, крыльчатки совмещаются, соосность и перекос контролируются по концам лопастей, просто сжимая их пальцами. После совмещения на стык центральных втулок и места соприкосновения лопастей нанес "секундный" клей, поставил под груз.

В итоге:

Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

Поскольку вентилятор подвергался существенным изменениям, то решил заодно удалить и две "лишние" крепежные лапки статора. Оно, может и не существенно, но шум должно поубавить.
Для увеличения высоты обечайки (корпуса) вентилятора на высоту второй крыльчатки отпилил от "донора" кольцо и приклеил тем же "моментом" к основному.

При сборке решил отказаться от контрящего ось крыльчатки разрезного кольца и пружины в передней части перед подшипником. В освободившиеся места установил 2 дополнительных подшипника от вентилятора-донора, теперь этот мотор на 4 подшипниках, что должно уменьшить шум этого узла.

Вот что получилось:

Прикрепленное изображение Прикрепленное изображение

И результат всех действий.
Если в сборке с 10 ежами пара вентиляторов приток-вытяжка давала стабильный перепад температуры вход-выход СО = 12оС, то замена приточного вентилятора на эту "х2" сборку уменьшило дельту на 2 градуса. Теперь перепад температуры вход-выход СО = 10оС.


Не знаю, хорошо это или плохо, но при наличии доноров и немного свободного времени, такие доработки можно проводить. Результат налицо. Затраты времени около 20 минут, при наличии машинки типа Дремель с отрезными камнями. Пластик корпуса режется и точится на раз-два.

UP. 20.04.15

После 10 часов работы получился такой результат:
- на входе воздух +22.8оС,
- температура чипа на 9 от вентилятора плате 30.4оС,
- перепад = 7.5оС

  • 7



Фотография
Rabinovitch
27 Mar 2015 13:06

В общем-то, приведённая в эпиграфе народная мудрость заранее всё сама сказала... ))

    • 0

И получишь ты в итоге большой GridSeed Blade :)

    • 0

И получишь ты в итоге большой GridSeed Blade :)


Да мне не привыкать - https://forum.bits.m...331#entry193331, тихий А2-60мх у меня уже есть.

Главное - решить поставленные задачи и получить желаемый результат!
    • 2

Пока прикидываю дальнейшее действо.



Мысль такая:

Есть корпус - старый Mini Tower - там БП вертикально, над процем, а корпус ровно с АТХ плату - он длинный, как раз подойдет.
БП на переднюю панель сверху, сверху и снизу корпуса короба со 120мм вентиляторами приток-вытяжка, а между коробами эти тубусы с ежиками.

 Снизу, с переда,  вент забирает и гонит в короб, там ежики врезанные своими вентиляторам в короб, разбирают воздух и выводят в верхний короб, а с него назад сверху вент на выброс.
И все мои 70 ежей встанут в один аккуратный корпус =  25мх и 450вт



И установить туда сразу УСБ-хабы и контроллеры со свитчем, чтоб только вилка 220в и LAN на выходе.

    • 1

Пока прикидываю дальнейшее действо.



Мысль такая:

Есть корпус - старый Mini Tower - там БП вертикально, над процем, а корпус ровно с АТХ плату - он длинный, как раз подойдет.
БП на переднюю панель сверху, сверху и снизу корпуса короба со 120мм вентиляторами приток-вытяжка, а между коробами эти тубусы с ежиками.

 Снизу, с переда,  вент забирает и гонит в короб, там ежики врезанные своими вентиляторам в короб, разбирают воздух и выводят в верхний короб, а с него назад сверху вент на выброс.
И все мои 70 ежей встанут в один аккуратный корпус =  25мх и 450вт



И установить туда сразу УСБ-хабы и контроллеры со свитчем, чтоб только вилка 220в и LAN на выходе.





Это мои 10 шт, сняты верхние радиаторы, поставлены на торец в корпус от старого БП, охлаждаются одним 20 см вентилятором сверху



Китайскую термопрокладку между платой и радиатором убрал совс

Ezh_s - Copy.jpg

ем, намазал площадки (ОХЛАЖД ЧИПОВ) МХ -2

    • 0

Все как обычно на высшем уровне! да и актуально все равно по потреблению даже сейчас 30 мх-500вт очнеь неплохо, в 2 раза меньше зевсов из стены.

    • 2
Ну да, по потреблению уровень Блейдов и А2 Терминатор.
Осталось привести к их же габаритам...
    • 1

Уж пора новые покупать а вы со старыми возитесь!

    • 0
Ну не выкидывать же их...
    • 1

Шо сказать.  Отличная идея!  Замечательное исполнение!

Творческий гений правит миром.



Отправлю жену в монастырь. Сына бездельника женю. Вот оно где время. Тратим на баб, семью....

А сам, буду ковырять железяки. Не спеша, с сигаретой в зубах. ...Смакуя каждый винтик и проводок прилаженный по делу  (как было раньше).

Получая на выходе хайтек в душе и на практике.
